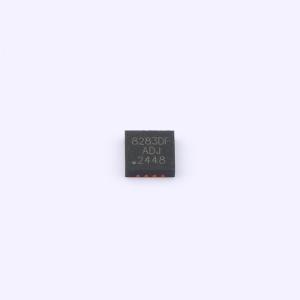

LKP8283DF-ADJ

LKP8283DF 是一系列低压差线性稳压器(LDO)，采用 2.3V~6.5V 电源供电，最大输出电流为 2A。该器件采用先进的专有架构，提供高电源抑制比、超低噪声特性，仅使用一个 4.7μF 小陶瓷输出电容，即可实现卓越的电压与负载瞬态响应性能。LKP8283DF 可提供固定输出电压选项和可调型版本，通过软启动引脚调整启动时间，可以控制浪涌电流。使用 1nF 软启动电容器时的典型启动时间为 1.0ms。输出噪声为 6μV rms（10Hz~100kHz）。采用 8 引脚 3mm×3mm DFN8 封装，因此它不仅是非常紧凑的解决方案，还能为需要高达 2A 输出电流的应用提供卓越的热性能，其外形扁平且占板面积小巧。在正常工作条件下，LKP8283DF 使用 EN 引脚来启用和禁用 VOUT 输出：当 EN 为高电平时，VOUT 开启；当 EN 为低电平时，VOUT 关闭。若要自动启动，将 EN 连接至 VIN。LKP8283DF 系列可调版本的输出电压可以设置在 1.2V~VIN - VDOV，从 SENSE 引脚连接电阻 R1 到 VOUT，连接电阻 R2 到 GND。固定版本 SENSE 引脚直接连接 VOUT。

• 输入电压范围：2.3V~6.5V
• 固定输出电压：3V、3.3V、5V
• 可调输出电压：ADJ（1.2V~VIN - VDO）
• 最大输出电流：2A
• 超低噪声：6μVrms（10Hz~100kHz）
• 快速瞬态响应：1.5μs（1mA~1.5A 负载阶跃）
• 电源抑制比（PSRR）：60dB（100kHz）
• 低压差：172mV（2A 负载，VOUT = 3V）
• 在整个线路、负载与温度范围内的电压精度：±2%
• 静态电流：IGND = 0.7mA（空载）
• 低关断电流：0.25μA（VIN = 5V）
• 可调软启动
• 工作温度：-40°C~125°C
• 封装形式：DFN8

• 针对噪声敏感型应用的稳压：ADC 和 DAC 电路、精准放大器、PLL/VCO 和时钟 IC
• 通信和基础设施
• 医疗和保健
• 工业和仪表
