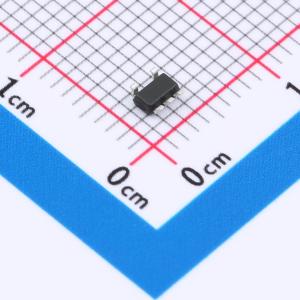

温馨提醒：图片仅供参考，商品以实物为准
LKP2075ST-5
5V 200mA 20V
- 描述
- 输入电压-2.7V～-24V；输出电压-5V；输出电流-500mA；压差-345mV@（-500mA，VOUT=-3.0V）；低噪声10.5µVRMS@VOUT=-1.2V；产品对标LT1964
- 品牌名称
- LKWIC(瓴科微)
- 商品型号
- LKP2075ST-5
- 商品编号
- C46470345
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.176克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 负极 | |
| 工作电压 | 20V | |
| 输出电压 | 5V | |
| 输出电流 | 200mA | |
| 电源纹波抑制比(PSRR) | 54dB@(120Hz) | |
| 压差 | 340mV@(200mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 30uA | |
| 噪声 | 30uVrms | |
| 功能特性 | 噪声旁路端子；使能控制；短路保护；过流保护；热关断 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
LKP2075 是一系列低噪声、快速瞬态响应的低压差负压 LDO。该器件能够提供 200mA 输出电流，仅需采用 1μF 的小型陶瓷输出电容即可实现稳压工作，无需额外增加 ESR。它具备关断功能、短路限流保护和热关断保护功能。
商品特性
- 可调输出电压范围：-1.22V ~ VIN - VDO；固定输出电压：-5.0V
- 输出电流：200mA
- 低静态电流：30μA
- 低压差：340mV
- 低噪声：30μVRMS (10Hz-100kHz)
- 关断状态下的静态电流：3μA
- 最小输出电容可低至 1μF
- 具备限流和热限制保护功能
- 封装形式：SOT23-5 (2.90mm × 2.80mm × 1.25mm) 塑封；DFN8 (3.00mm × 3.00mm × 0.75mm) 塑封
应用领域
- 电池供电型仪器
- 用于噪声敏感型仪表的低噪声稳压器
- LDO 系列的配套负电压稳压器
