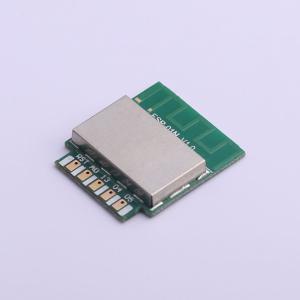

WT-01N

低功耗高性价比的嵌入式无线网络控制模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: WT-01N是ESP8285 wifi模组，32位型MCU超低功耗高性价比的嵌入式无线网络控制模块，主频支持80MHz和160MHz,支持RTOS,集成wi-Fi MAC/BB/RF/PA/LNA,外接弹簧天线，支持标准IEEE802.11b/g/n协议，完整的TCP/IP协议栈，可满足智能电网，楼宇自动化，安防，智能家居，远程医疗等物联网应用需求。
品牌名称: Wireless-tag(启明云端)
商品型号: WT-01N
商品编号: C477823
包装方式: 编带
商品毛重: 2.03克(g)

商品参数

商品概述

WT-01N WiFi模块是低功耗高性价比的嵌入式无线网络控制模块，可满足智能电网、楼宇自动化、安防、智能家居、远程医疗等物联网应用的需求。该模块核心处理器ESP8285在较小尺寸封装中集成了业界领先的Tensilica L106超低功耗32位微型MCU，带有16位精简模式，支持RTOS，集成Wi-Fi MAC/BB/RF/PA/LNA，外接弹簧天线。该模块支持标准的IEEE802.11 b/g/n协议，完整的TCP/IP协议栈。用户可以使用该模块为现有的设备添加联网功能，也可以构建独立的网络控制器。

商品特性

采用DIP-11封装
板载PCB天线，增益2dBi
工作电压：3.0V~3.6V
工作环境温度：-20 - 85°C
CPU Tensilica L106，RAM 50KB（可用），芯片内部集成Flash 8Mbit
系统：802.11 b/g/n，内置Tensilica L106超低功耗32位微型MCU，带有16位精简模式，主频支持80MHz和160MHz，支持RTOS
WIFI：2.4GHz，支持WEP/WPA-PSK/WPA2-PSK安全模式
超小尺寸模组15(L)*2.8(W)*17.3(H)（±0.1）mm
内置10 bit高精度ADC
内置TCP/IP协议栈
深度睡眠保持电流为20uA
支持多种休眠模式，待机功耗低至1.0mW
串口速率最高可达4Mbps
支持AT远程升级及云端OTA升级
支持STA/AP/STA+AP工作模式

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	WiFi模块
	核心芯片	ESP8285
	接口类型	I2C；GPIO；UART；SPI；PWM；ADC
	天线形式	板载PCB天线
	发射功率	16dBm；13dBm；14dBm

	属性	参数值
	工作电压	3V~3.6V
	接收电流	76mA
	发送电流	100mA；110mA；220mA
	接收灵敏度	-67dBm；-70dBm；-90dBm；-88dBm；-85dBm
	工作温度	-20℃~+85℃
