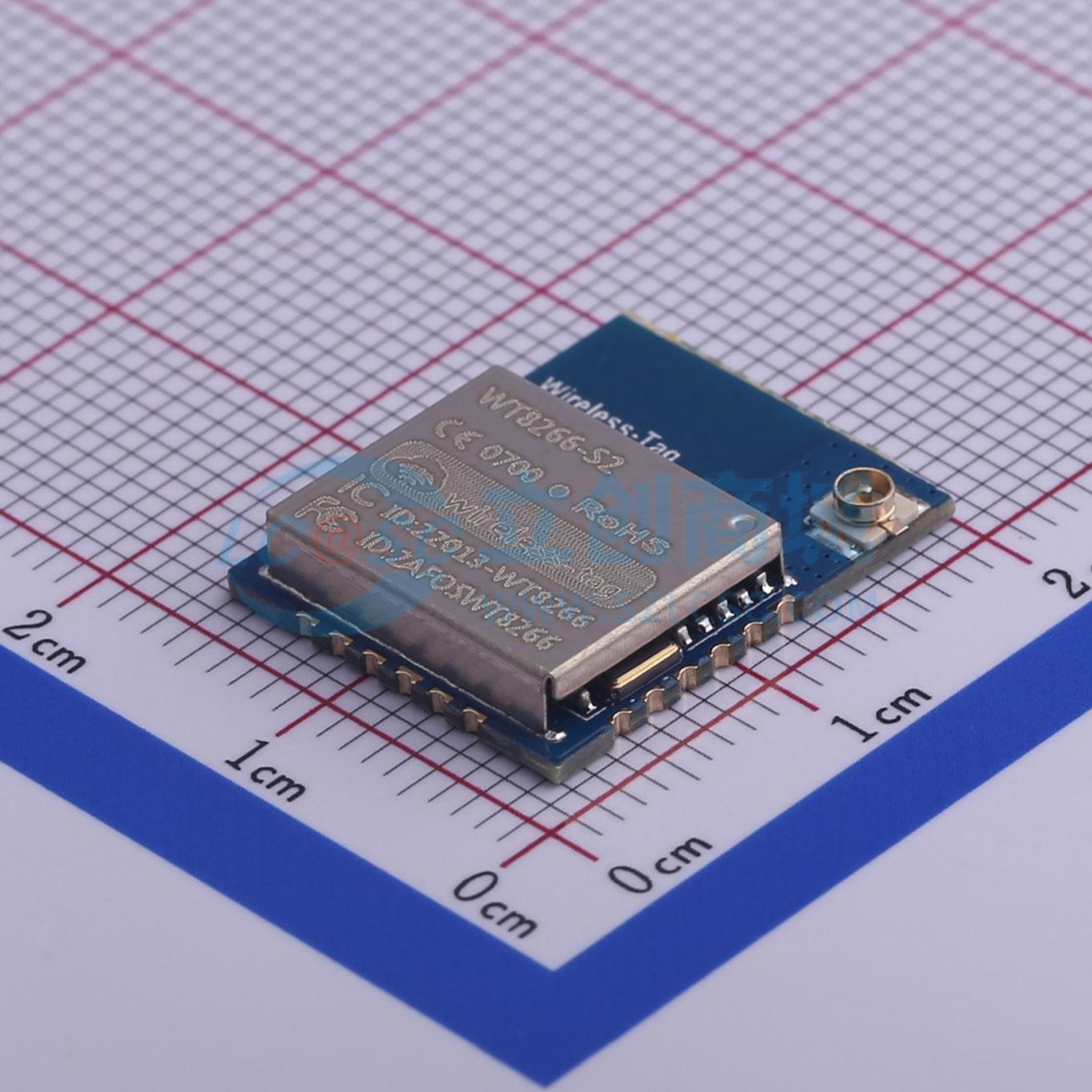

温馨提醒：图片仅供参考，商品以实物为准
WT8266-S2
低功耗高性价比的嵌入式无线网络控制模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WT8266－S2是ESP8266 IPEX天线接口wifi模组，启明独有模块，32位型MCU超低功耗高性价比的嵌入式无线网络控制模块，主频支持80MHz和160MHz,支持RTOS,集成wi-Fi MAC/BB/RF/PA/LNA,外接弹簧天线，支持标准IEEE802.11b/g/n协议，完整的TCP/IP协议栈，可满足智能电网，楼宇自动化，安防，智能家居，远程医疗等物联网应用需求。
- 商品型号
- WT8266-S2
- 商品编号
- C477827
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 1.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | WiFi模块 | |
| 核心芯片 | ESP8266 | |
| 接口类型 | I2C；SPI；UART；I2S | |
| 天线形式 | IPEX接口 | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 接收电流 | 56mA | |
| 发送电流 | 215mA | |
| 接收灵敏度 | -98dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
WT8266-S2 WiFi模块是低功耗高性价比的嵌入式无线网络控制模块，可满足智能电网、楼宇自动化、安防、智能家居、远程医疗等物联网应用的需求。 该模块核心处理器ESP8266在较小尺寸封装中集成了业界领先的Tensilica L106超低功耗32位微型MCU，带有16位精简模式，主频支持80 MHz和160 MHz，支持RTOS，集成Wi-Fi MAC/BB/RF/PA/LNA，带IPEX连接头。 该模块支持标准的IEEE802.11 b/g/n协议，完整的TCP/IP协议栈。用户可以使用该模块为现有的设备添加联网功能，也可以构建独立的网络控制器。
商品特性
- 工作电压：3.3V
- 工作环境温度：-40 - 85°C
- CPU Tensilica L106
- RAM 50KB（可用）
- Flash 16Mbit/32Mbit
- 802.11 b/g/n
- 内置Tensilica L106超低功耗32位微型MCU，带有16位精简模式，主频支持80 MHz和160MHz，支持RTOS
- WIFI 2.4 GHz，支持WPA/WPA2安全模式
- 超小尺寸模组18.6mm * 15.0mm
- 内置10 bit高精度ADC
- 内置TCP/IP协议栈
- 内置TR开关、balun、LNA、功率放大器和匹配网络
- 内置PLL、稳压器和电源管理组件
- 802.11b模式下+20 dBm的输出功率
- 支持天线分集
- 深度睡眠保持电流为20uA，关断电流小于5uA
- 可以兼作应用处理器
- SDIO 2.0、SPI、UART
- STBC、1x1 MIMO、2x1 MIMO
- A-MPDU、A-MSDU的聚合和0.4s的保护间隔
- 2ms之内唤醒、连接并传递数据包
- 待机状态消耗功率小于1.0mW (DTIM3)
- 支持AT远程升级及云端OTA升级
- 支持STA/AP/STA+AP工作模式
应用领域
- 智能电网
- 楼宇自动化
- 安防
- 智能家居
- 远程医疗
