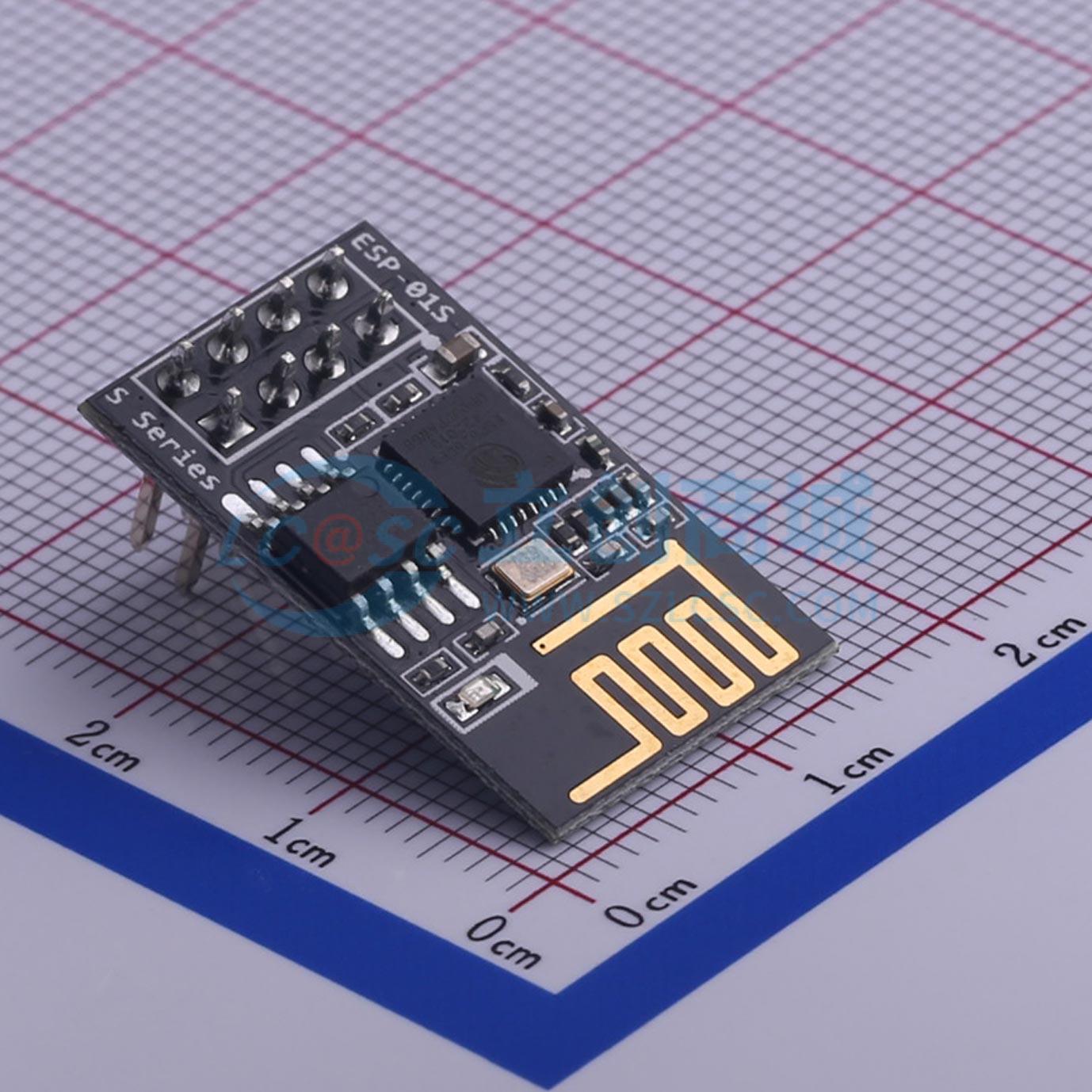

WT-01S

低功耗高性价比的嵌入式无线网络控制模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: WT-01S是ESP8266 PCB 核载PCB天线wifi模组，即插即用，使用方便，默认 AT指令集，32位型MCU超低功耗高性价比的嵌入式无线网络控制模块，主频支持80MHz和160MHz,支持RTOS,集成wi-Fi MAC/BB/RF/PA/LNA,外接弹簧天线，支持标准IEEE802.11b/g/n协议，完整的TCP/IP协议栈，可满足智能电网，楼宇自动化，安防，智能家居，远程医疗等物联网应用需求。
品牌名称: Wireless-tag(启明云端)
商品型号: WT-01S
商品编号: C477825
包装方式: 编带
商品毛重: 1.941克(g)

商品参数

商品概述

WT-01S WiFi模块是低功耗高性价比的嵌入式无线网络控制模块，可满足智能电网、楼宇自动化、安防、智能家居、远程医疗等物联网应用的需求。该模块核心处理器ESP8266在较小尺寸封装中集成了业界领先的Tensilica L106超低功耗32位微型MCU，带有16位精简模式，主频支持80 MHz和160 MHz，支持RTOS，集成Wi-Fi MAC/BB/RF/PA/LNA，PCB板载天线。该模块支持标准的IEEE802.11 b/g/n协议，完整的TCP/IP协议栈。用户可以使用该模块为现有的设备添加联网功能，也可以构建独立的网络控制器。

商品特性

采用DIP-8封装
PCB板载天线
工作电压：3.3V
工作环境温度：-20 - 85°C
CPU Tensilica L106
RAM 50KB（可用）
默认集成Flash 8Mbit
802.11 b/g/n
内置Tensilica L106超低功耗32位微型MCU，带有16位精简模式，主频支持80 MHz和160 MHz，支持RTOS
WIFI 2.4 GHz，支持WEP/WPA-PSK/WPA2-PSK安全模式
超小尺寸模组24.7mm * 14.4mm * 11.0mm(±0.2mm)
内置10 bit高精度ADC
内置TCP/IP协议栈
内置TR开关、balun、LNA、功率放大器和匹配网络
深度睡眠保持电流为20uA
串口速率最高可达4Mbps
待机状态消耗功率小于1.0mW (DTIM3)
支持AT远程升级及云端OTA升级
支持STA/AP/STA+AP工作模式
支持2个GPIO
支持UART

应用领域

智能电网
楼宇自动化
安防
智能家居
远程医疗

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

近期成交35单

	属性	参数值
	商品目录	WiFi模块
	核心芯片	ESP8266
	接口类型	GPIO；UART
	频率	2.4GHz
	天线形式	板载PCB天线

	属性	参数值
	发射功率	16dBm
	工作电压	3.3V
	接收灵敏度	-67dBm；-70dBm；-90dBm；-88dBm；-85dBm
	工作温度	-20℃~+85℃
