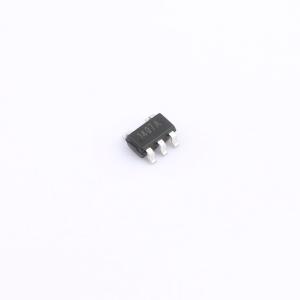

温馨提醒：图片仅供参考，商品以实物为准
SL27517A
单通道驱动器，24V电压，4A峰值灌/拉电流
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是 4A 对称驱动单通道、高速、低侧栅极驱动器，能够有效且安全地驱动 MOSFET、IGBT 和新兴的 WBG 功率开关。低传播延迟和紧凑的 SOT-23 封装可实现数百 kHz 的快速开关。非常适合服务器和电信电源的同步整流驱动，其中同步 MOSFET 的死区时间精度直接影响转换器的效率。宽 VDD 工作范围为 4.5V 至 20V，可通过 MOSFET 或 GaN 功率开关进行有效驱动。集成 UVLO 保护可确保在异常条件下输出保持低电平。独立输入范围为 -5V 至 20V，可确保在寄生电感引起的下冲或过冲情况下实现稳定运行。输入阈值与 TTL 输入兼容。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL27517A
- 商品编号
- C46061827
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.043367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 4A | |
| 拉电流(IOH) | 4A | |
| 工作电压 | 4.5V~20V | |
| 上升时间(tr) | 6ns | |
| 下降时间(tf) | 11ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 12ns | |
| 传播延迟 tpHL | 12ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 1.9V~2.4V | |
| 输入低电平(VIL) | 800mV~1.2V | |
| 静态电流(Iq) | 183uA | |
| 功能特性 | 使能关断 |
商品概述
SL27517A是一款4A对称驱动单通道高速低侧栅极驱动器，能够有效且安全地驱动MOSFET、IGBT以及新兴的WBG功率开关。其低传播延迟和紧凑的SOT-23封装支持数百kHz的快速开关频率。该驱动器非常适用于服务器和电信电源的同步整流驱动应用，其中同步MOSFET的死区时间精度直接影响转换器的效率。其宽VDD工作范围（4.5V至20V）使其能够有效驱动MOSFET或GaN功率开关。集成的欠压锁定保护确保在异常条件下输出保持低电平。独立的输入引脚支持-5V至20V的电压范围，确保在寄生电感引起的下冲或过冲情况下仍能稳定工作。其输入阈值兼容TTL逻辑输入电平。
商品特性
- 5引脚SOT-23封装选项
- 4A峰值源极和4A峰值漏极驱动电流
- 宽VDD工作范围，最高支持24V，工作电压为4.5V至20V，并具备欠压锁定保护
- 双路输入，可使用同相或反相输入，未使用的输入可用作使能或禁用控制
- 能够处理负电压（-5V）输入
- 兼容TTL和CMOS逻辑输入电平
- 低传播延迟（典型值小于20ns）
- 输入悬空时输出保持低电平
- 工作温度范围：-40℃ ~ 125℃
应用领域
- 电动工具
- 电机控制
- AC/DC和DC/DC转换器
- 服务器和电信整流器
- EV/HEV逆变器和DC/DC转换器
