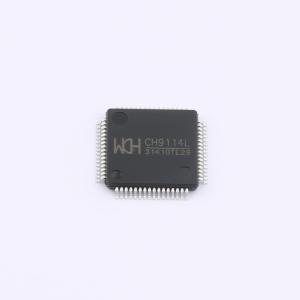

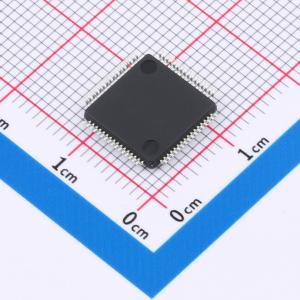

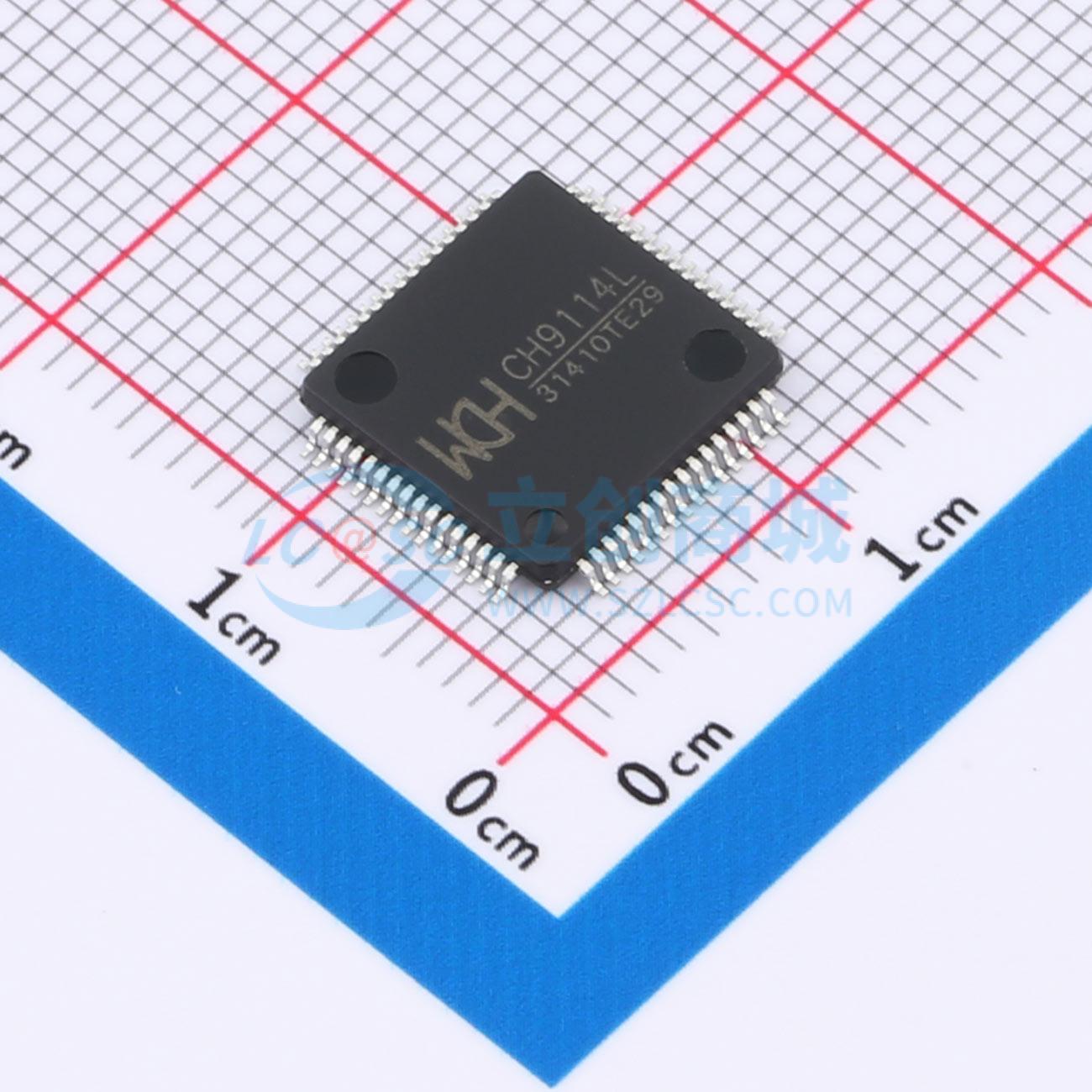

CH9114L

高速USB转4串口芯片

描述: 高速USB转4串口芯片，支持15M波特率与硬件流控，支持USB配置功能，提供RS485方向控制引脚。单3.3V供电。串口I/O独立供电，支持3.3V、2.5V和1.8V电源电压。
品牌名称: WCH(南京沁恒)
商品型号: CH9114L
商品编号: C46061835
商品封装: LQFP-64(10x10)
包装方式: 托盘
商品毛重: 2.146875克(g)

商品参数

	属性	参数值
	数据速率	480Mbps
	工作电流	30mA
	静态电流	450uA
	功能特性	FIFO缓冲；可编程波特率；内置时钟发生器；硬件流控支持；上电复位

商品概述

CH9114是一款高速USB 2.0总线转接芯片，可将高速USB接口转换为四个异步串口（UART0/1/2/3），用于为计算机扩展异步串口，或将普通串口设备或微控制器升级至USB总线。芯片内置固件，仿真标准串口，与计算机端Windows操作系统下的串口应用程序完全兼容，无需修改。它支持免安装的操作系统内置CDC类驱动程序或高速率的VCP厂商驱动程序。硬件上提供全双工串口，内置独立的收发缓冲区，支持110bps ~ 15Mbps的通讯波特率。串口支持5、6、7、8个数据位，以及奇校验、偶校验、标志位、空白位和无校验。每个串口内置8192字节的接收FIFO和4096字节的发送FIFO。支持常用的MODEM联络信号，包括RTS、DTR、DCD、RI、DSR、CTS，并支持CTS和RTS硬件自动流控。支持半双工操作，提供串口正在发送状态指示TNOW，可用于控制RS485收发切换。支持最多24路GPIO输入输出功能。通过外加电平转换器件，可支持RS232、RS485、RS422等接口。芯片内置EEPROM，可配置VID、PID、最大电流值、厂商和产品信息字符串等参数。采用单一3.3V供电，串口I/O可独立供电，支持3.3V、2.5V、1.8V和1.2V电源电压。

商品特性

480Mbps高速USB 2.0设备接口
内置固件，仿真标准串口，用于升级原串口外围设备或通过USB增加额外串口
计算机端Windows操作系统下的串口应用程序完全兼容，无需修改
支持免安装的操作系统内置CDC类驱动程序或高速率的VCP厂商驱动程序
硬件全双工串口，内置独立的收发缓冲区，支持通讯波特率110bps ~ 15Mbps
串口支持5/6/7/8个数据位，支持奇校验、偶校验、标志位、空白位以及无校验
每个串口内置8192字节的接收FIFO，4096字节的发送FIFO
支持常用的MODEM联络信号RTS、DTR、DCD、RI、DSR、CTS
支持CTS和RTS硬件自动流控
支持半双工，提供串口正在发送状态指示TNOW，可用于控制RS485收发切换
支持最多24路GPIO输入输出功能
通过外加电平转换器件，支持RS232、RS485、RS422等接口
内置EEPROM，可配置芯片VID、PID、最大电流值、厂商和产品信息字符串等参数
单一3.3V供电
串口I/O独立供电，支持3.3V、2.5V、1.8V和1.2V电源电压
提供LQFP64M、QFN56和QFN32无铅封装，兼容RoHS

应用领域

串口设备升级至USB接口
计算机扩展额外串口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	USB转换芯片
	应用功能	USB转UART
	USB协议版本	USB 2.0
	通道数	4
	工作电压	3V~3.6V；1.1V~3.6V
