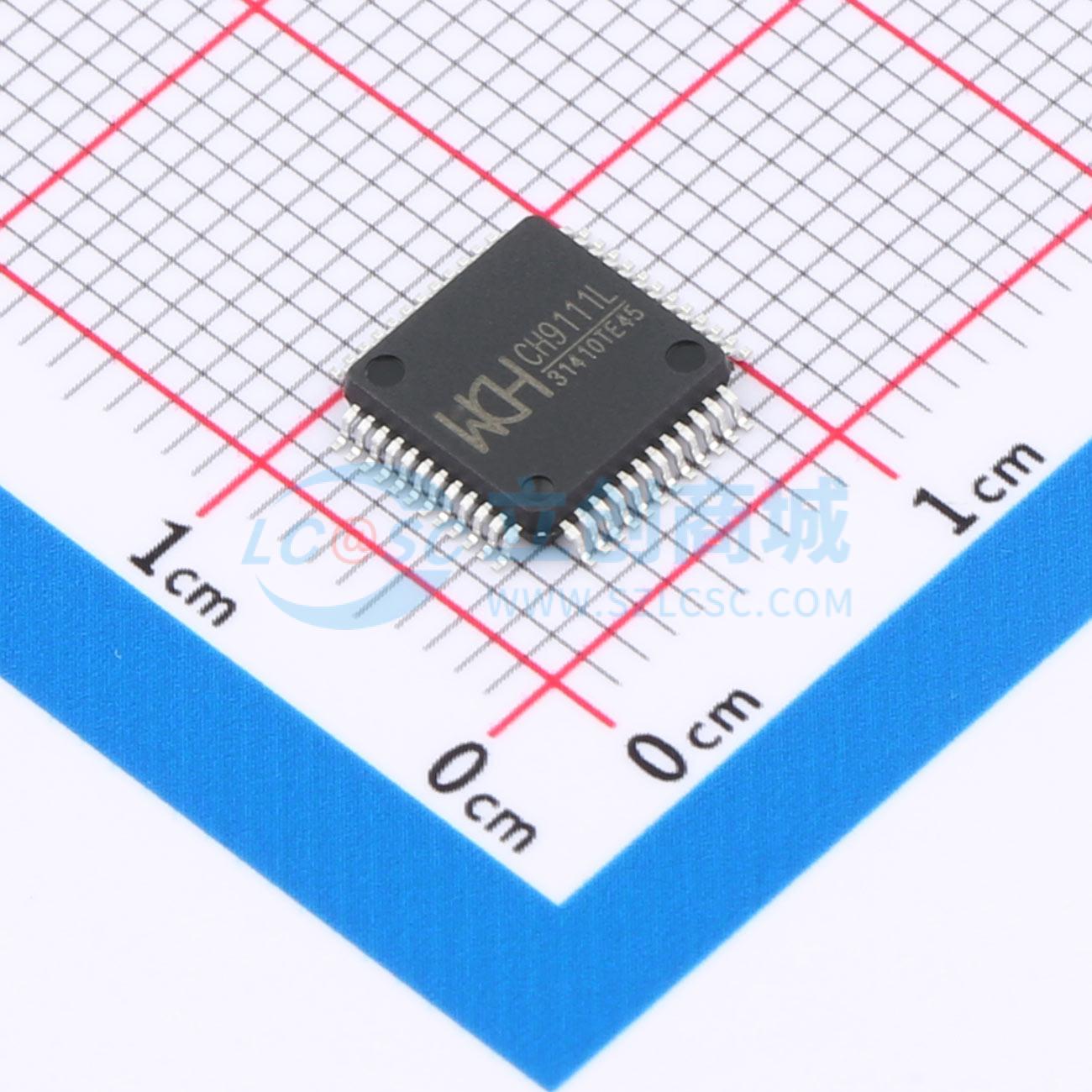

CH9111L
高速USB转串口芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高速USB转串口芯片，提供高速异步串口和SPI接口。串口支持15M波特率与硬件流控，SPI接口工作在从机模式，支持40MHz时钟频率。支持5V或3.3V供电，串口I/O独立供电，支持3.3V、2.5V和1.8V电源电压。
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH9111L
- 商品编号
- C46061834
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 1.5432克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | USB转UART；USB转SPI | |
| USB协议版本 | USB 2.0 | |
| 工作电压 | 3V~3.6V；4V~5.25V；1.1V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 480Mbps | |
| 工作电流 | 40mA | |
| 静态电流 | 450uA | |
| 功能特性 | FIFO缓冲；可编程波特率；自动协议桥接；内置时钟发生器；硬件流控支持；上电复位 |
商品概述
CH9111是一款高速USB 2.0总线转接芯片，可实现高速USB转单个异步串口，或异步串口加SPI同步串行接口的功能。该芯片用于为计算机扩展异步串口或SPI同步串行接口，或将普通的串口设备或MCU直接升级至USB总线。
商品特性
- 480Mbps高速USB 2.0设备接口
- 内置固件，仿真标准串口，用于升级原串口外围设备，或通过USB增加额外串口
- 计算机端Windows操作系统下的串口应用程序完全兼容，无需修改
- 支持免安装的操作系统内置CDC类驱动程序或高速率的VCP厂商驱动程序
- 硬件全双工串口，内置独立的收发缓冲区，支持通讯波特率1200bps ~ 15Mbps
- 串口支持5、6、7、8个数据位，支持奇校验、偶校验、标志位、空白位以及无校验
- 每个串口内置8192字节的接收FIFO，4096字节的发送FIFO
- 支持常用的MODEM联络信号RTS、DTR、DCD、RI、DSR、CTS
- 支持CTS和RTS硬件自动流控
- 支持半双工，提供串口正在发送状态指示TNOW，可用于控制RS485收发切换
- 支持USB虚拟串口与硬件被动SPI接口之间双向数据透传功能
- 支持最多14路GPIO输入输出功能
- 通过外加电平转换器件，支持RS232、RS485、RS422等接口
- 内置EEPROM，可配置芯片VID、PID、最大电流值、厂商和产品信息字符串等参数
- 支持5V或3.3V供电
- 串口I/O独立供电，支持3.3V、2.5V、1.8V和1.2V电源电压
- 提供LQFP48无铅封装，兼容RoHS
