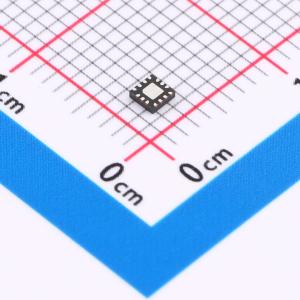

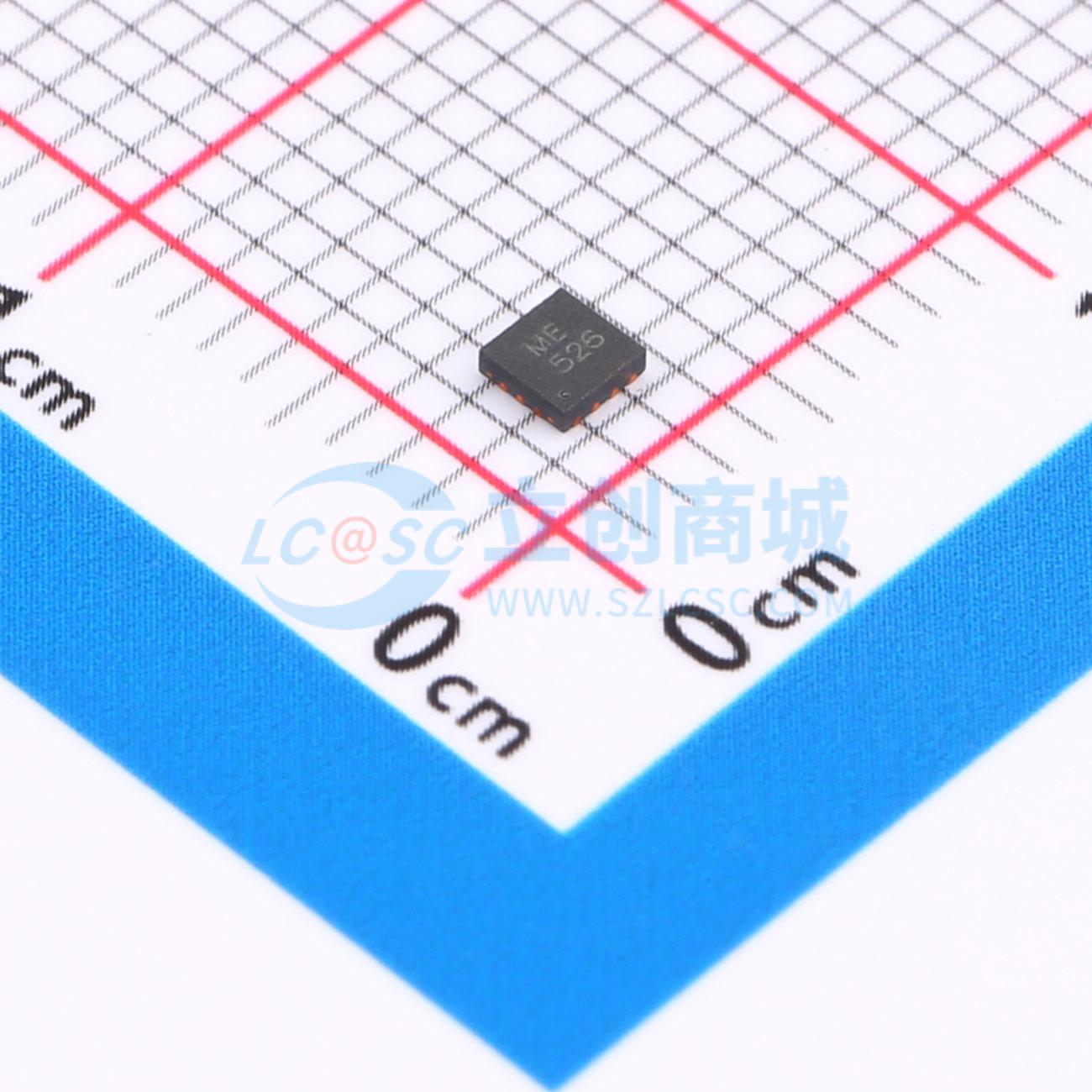

温馨提醒：图片仅供参考，商品以实物为准

RFASWH526BTF03

单刀六掷MIPI射频开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RFASWH526BTF03是一款单刀六掷（SP6T）天线开关，集成了移动行业处理器接口（MIPI）控制器。采用先进的切换技术，RFASWH526BTF03保持低插入损耗和高隔离度，适用于UMTS、CDMA2000、EDGE、GSM和LTE应用。
品牌名称: Walsin(华新科)
商品型号: RFASWH526BTF03
商品编号: C474004
商品封装: QFN-14-EP(2x2)
包装方式: 编带
商品毛重: 0.037克(g)

商品概述

RFASWH526BTF03是一款单刀六掷（SP6T）天线开关，集成了移动行业处理器接口（MIPI）控制器。RFASWH526BTF03采用先进的开关技术，保持低插入损耗和高隔离度，使其成为通用移动通信系统（UMTS）、码分多址2000（CDMA2000）、增强型数据速率GSM演进技术（EDGE）、全球移动通信系统（GSM）和长期演进技术（LTE）应用的理想选择。该设计集成了六个低损耗收发（TRX）端口。该开关还具有出色的二阶/三阶互调失真（IMD2/IMD3）性能。开关由MIPI解码器控制，所有引脚的人体模型（HBM）静电放电（ESD）耐受能力高达2kV。只要不施加直流电压，射频路径上无需隔直电容。RFASWH526BTF03采用紧凑的2.0×2.0×0.55 mm³封装制造。

商品特性

低插入损耗和低失真
宽带频率范围：0.4至2.7 GHz
高隔离度和线性度
集成MIPI RFFE从控制器
所有引脚的人体模型（HBM）静电放电（ESD）耐受能力高达2kV
小型LGA（14引脚，2.0×2.0×0.55 mm³）封装
潮湿敏感度等级3（MSL3）

应用领域

2G/3G/4G多模手机（LTE、UMTS、CDMA2000、EDGE、GSM、时分双工长期演进技术（TDD - LTE）、时分同步码分多址（TD - SCDMA））

数据手册PDF

放大查看下载PDF

优惠活动

1折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	射频开关
	频率	-
	隔离度	42dB

	属性	参数值
	插入损耗	0.9dB
	工作电压	2.5V~3.5V
	工作温度	-30℃~+90℃
