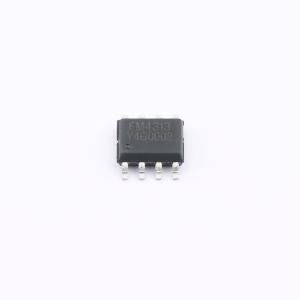

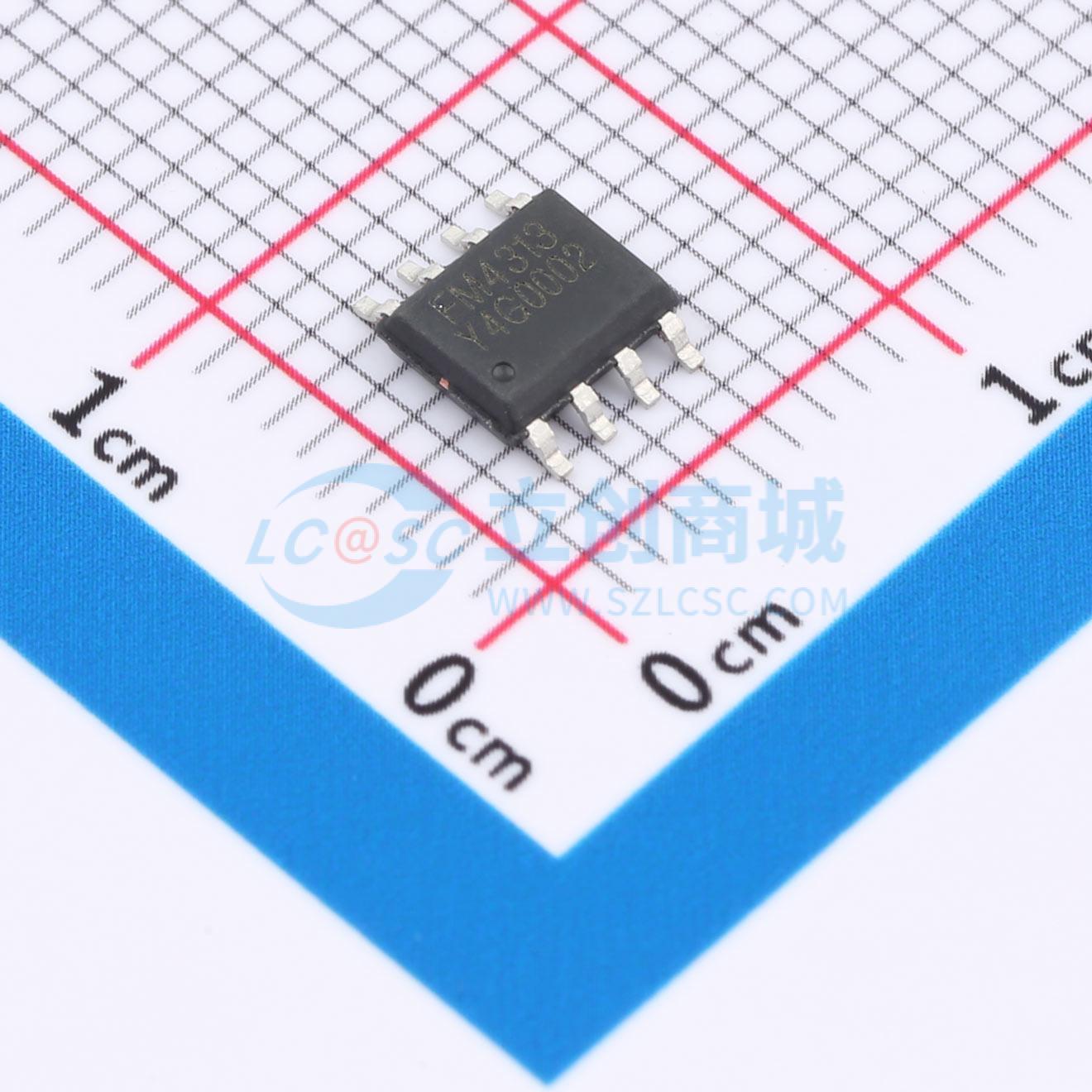

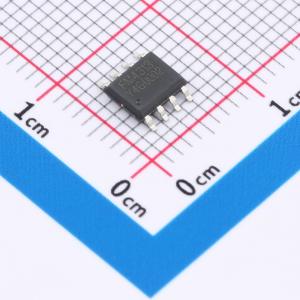

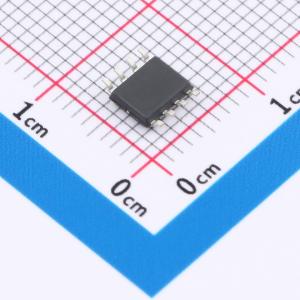

温馨提醒：图片仅供参考，商品以实物为准

FM4313

PFM升压型三节锂电池高效充电管理IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FM4313是一款兼具高集成度和高可靠性的三节锂电池升压充电管理IC。充电电流由外部RCS电阻配置，充电系统集成恒流恒压两种充电模式，为充电系统提供卓越的性能。升压开关充电转换器的最高工作频率可达1MHz。
品牌名称: FM(富满)
商品型号: FM4313
商品编号: C45662362
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.161325克(g)

商品参数

商品概述

FM4313是一款兼具高集成度和高可靠性的三节锂电池升压充电管理IC。充电电流由外部RCS电阻配置，充电系统集成恒流恒压两种充电模式，为充电系统提供卓越的性能。升压开关充电转换器的最高工作频率可达1MHz。输入电压为5V，内置自适应环路，可智能调节充电电流，可匹配所有适配器。控制片外NMOS导通，电感电流上升，当检测外部电路检测电阻RCS设置上限时，片外NMOS截止，电感电流下降，电感中的能量转移到电池，当检测外部电路检测电阻RCS设置下限时，片外NMOS再次导通，周而复始。其极简的外围器件，可有效减少整体方案尺寸，降低BOM成本。集成了完善的保护功能：输入欠压、电池过压和芯片过温保护等。提供了纤小的SOP8封装类型供客户选择，其额定的工作温度范围为 -40°C至85°C。

商品特性

输入电压工作范围3.0V~6.5V
小电流/恒流/恒压充电
充电电流外部可调
输入自适应充电，匹配所有适配器
开关频率可高达1MHz
支持LED充电状态指示
芯片使能输入控制
输入欠压，电池端过压保护
OTP过温保护

应用领域

三节串联锂电池充电
对讲机、按摩器等
蓝牙音响
电子烟
电动工具

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3V~5.5V
	最大充电电流	4A
	充电饱和电压	12.6V

	属性	参数值
	电池类型	锂电池
	电池节数	3
	工作温度	-40℃~+125℃
	电池温度检测	不支持
	0V电池充电	不支持
