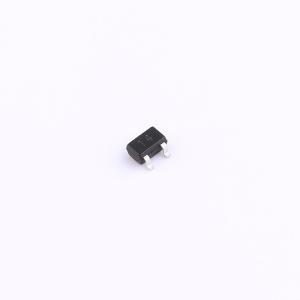

温馨提醒：图片仅供参考，商品以实物为准
DTA114EUA
数字晶体管（内置电阻）
- 描述
- 内置偏置电阻器使逆变器电路的配置无需连接外部输入电阻器（见等效电路）、偏置电阻器由完全隔离的薄膜电阻器组成，允许输入负偏置、它们还具有几乎完全消除寄生效应的优点、只需设置开/关条件即可运行，使设计变得容易
- 品牌名称
- YFW(佑风微)
- 商品型号
- DTA114EUA
- 商品编号
- C45662276
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.0285克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个PNP-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 200mW | |
| 晶体管类型 | PNP | |
| 直流电流增益(hFE) | 30 |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 3V@10mA,300mV | |
| 输出电压(VO(on)) | 300mV@10mA,500uA | |
| 输入电阻 | 10kΩ | |
| 电阻比率 | 1.2 | |
| 集射极饱和电压(VCE(sat)) | 300mV | |
| 特征频率(fT) | 250MHz |
商品特性
- 内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路
- 偏置电阻由完全隔离的薄膜电阻组成，允许输入负偏置。它们还具有几乎完全消除寄生效应的优点
- 操作时只需设置开/关状态，使器件设计变得简单
