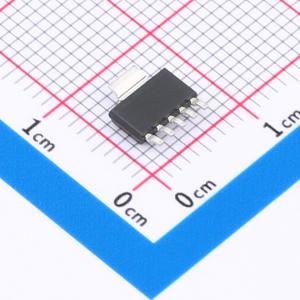

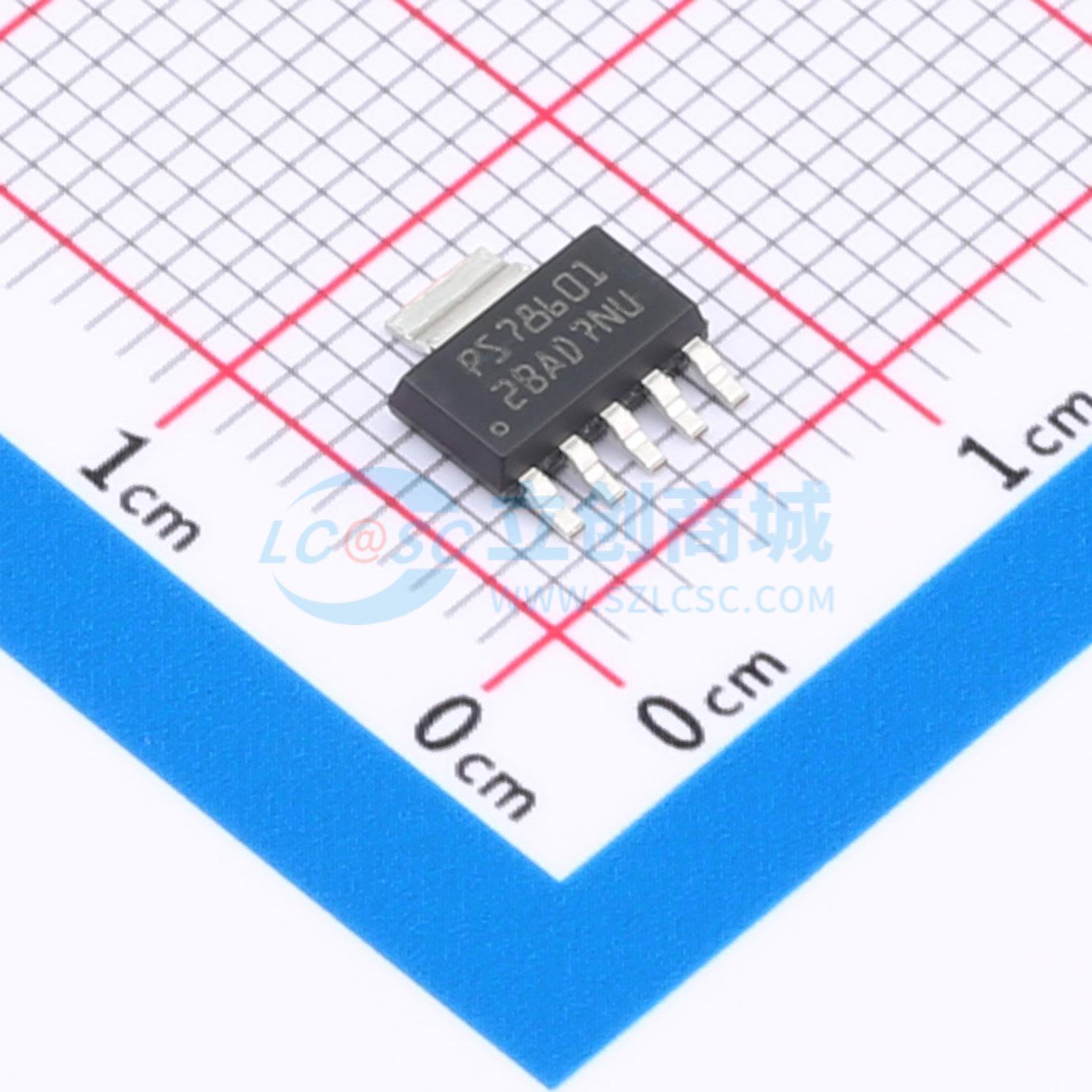

温馨提醒：图片仅供参考，商品以实物为准

TPS78601DCQR

具有使能功能的 1.5A、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS786 超低噪声、高 PSRR、快速射频 1.5A 低压降线性稳压器
品牌名称: TI(德州仪器)
商品型号: TPS78601DCQR
商品编号: C46697
商品封装: SOT-223-6
包装方式: 编带
商品毛重: 0.177克(g)

商品参数

商品概述

TPS786xx系列低压差（LDO）低功耗线性稳压器具备高电源抑制比（PSRR）、超低噪声、快速启动以及出色的线路和负载瞬态响应等特性，采用小外形SOT223 - 6和DDPAK - 5封装。该系列中的每个器件都很稳定，输出端只需一个1μF的陶瓷电容。该系列采用先进的专有BiCMOS制造工艺，可实现极低的压差（例如，在1.5A电流下为390mV）。每个器件在消耗极低静态电流（典型值为265μA）的同时，还能实现快速启动时间（使用0.001μF旁路电容时约为50μs）。此外，当器件处于待机模式时，电源电流可降至1μA以下。使用0.1μF旁路电容时，TPS78630在3.0V输出时的输出电压噪声约为48μVRMS。对噪声敏感的模拟组件应用，如便携式射频电子产品，可从高PSRR、低噪声特性和快速响应时间中受益。

商品特性

带使能功能的1.5A低压差稳压器
提供固定和可调（1.2V至5.5V）输出版本
高PSRR（10kHz时为49dB）
超低噪声（48μVRMS，TPS78630）
快速启动时间（50μs）
使用1μF陶瓷电容时稳定
出色的负载/线路瞬态响应
极低的压差（满载时为390mV，TPS78630）
2x2 SON PowerPAD、6引脚SOT223和5引脚DDPAK封装

应用领域

射频：压控振荡器（VCO）、接收器、模数转换器（ADC）
音频蓝牙、无线局域网
蜂窝电话和无绳电话
手持记事本、个人数字助理（PDA）

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交23单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	1.2V~5.5V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	49dB@(10kHz)
	压差	470mV@(1.5A)

	属性	参数值
	静态电流(Iq)	265uA
	噪声	-
	特性	带使能；过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
