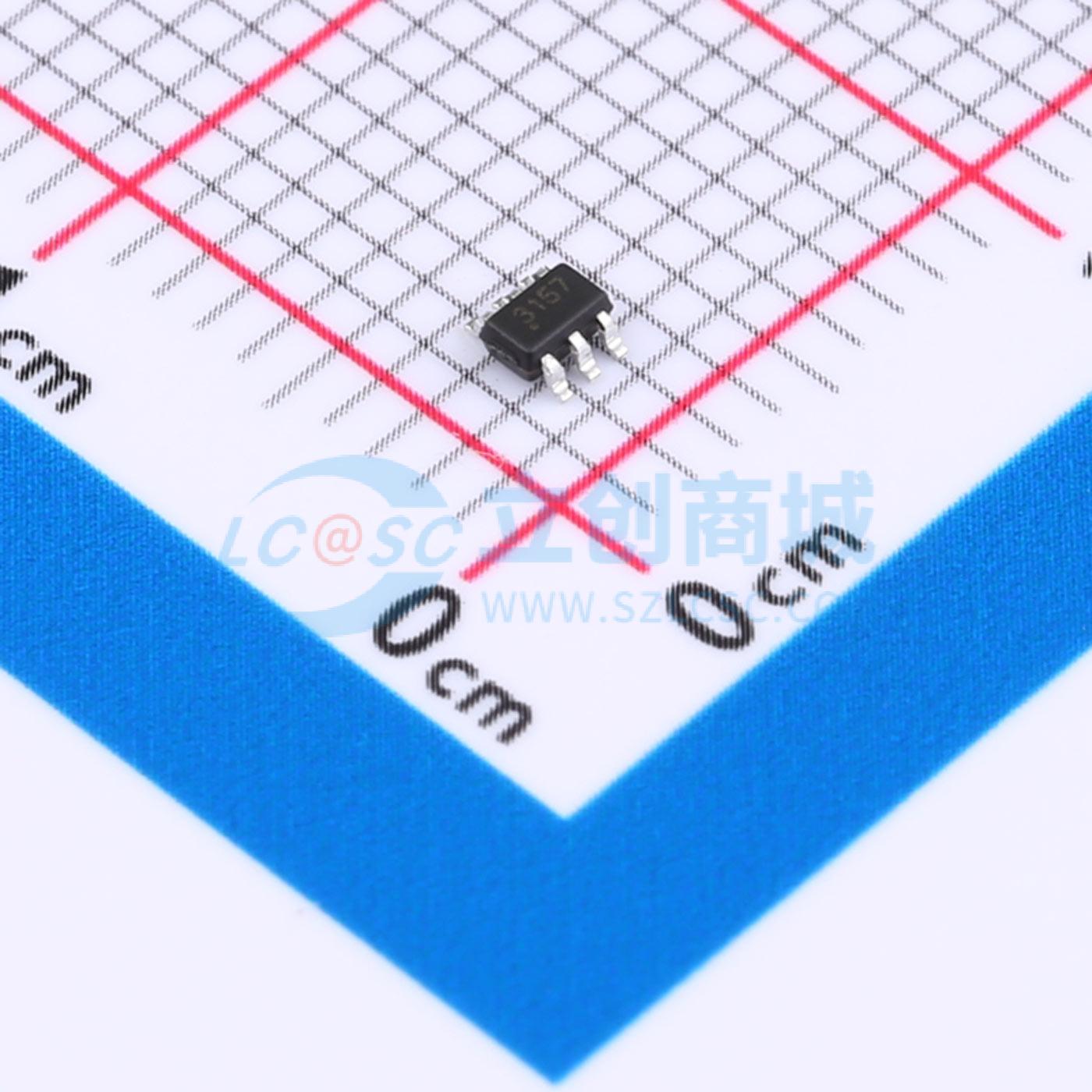

温馨提醒：图片仅供参考，商品以实物为准

SGM3157YC6/TR

6引脚SC70封装，4.5Ω低电压单刀双掷（SPDT）模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SGM3157 是一款单通道、双向、单刀双掷（SPDT）CMOS 模拟开关，设计用于在 +1.8V 至 +5.5V 单电源下工作。它具有高带宽（300MHz）和低导通电阻（典型值 4.5Ω）的特点，目标应用为音频切换。SGM3157 保证了开关之间的导通电阻匹配（最大值 0.3Ω），并保证了信号范围内的导通电阻平坦度（典型值 2.3Ω）
品牌名称: SGMICRO(圣邦微)
商品型号: SGM3157YC6/TR
商品编号: C46744
商品封装: SC-70-6(SOT-363)
包装方式: 编带
商品毛重: 0.031克(g)

商品参数

商品概述

SGM3157是一款单通道、双向、单刀双掷（SPDT）CMOS模拟开关，设计用于在+1.8V至+5.5V单电源下工作。它具有高带宽（300MHz）和低导通电阻（典型值4.5Ω）的特点，目标应用为音频切换。 SGM3157保证了开关之间的导通电阻匹配（最大值0.3Ω），并保证了信号范围内的导通电阻平坦度（典型值2.3Ω）。这确保了音频信号切换时具有出色的线性度和低失真。 SGM3157采用绿色SC70 - 6封装。

商品特性

工作电压：1.8V至5.5V
导通电阻：5.0V时典型值为4.5Ω
快速开关时间：导通时间20ns，关断时间15ns
高带宽：300MHz
高关断隔离度：10MHz时为 - 51dB
轨到轨操作
TTL/CMOS兼容
先断后通切换
扩展工业温度范围： - 40℃至+85℃
采用绿色SC70 - 6封装

应用领域

便携式仪器
电池供电设备
计算机外设
手机
个人数字助理（PDA）
MP3播放器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	工作电压	1.8V~5.5V
	导通时间(ton)	20ns

	属性	参数值
	导通电阻(Ron)	4.5Ω
	关闭时间(toff)	15ns
	工作温度	-40℃~+85℃
	带宽	300MHz
