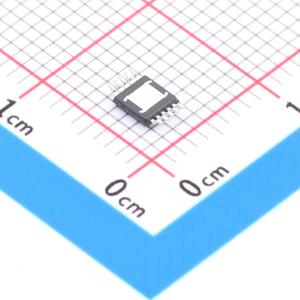

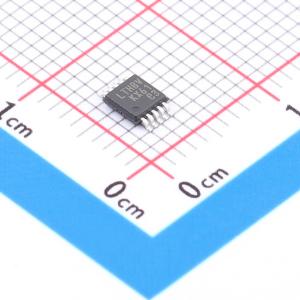

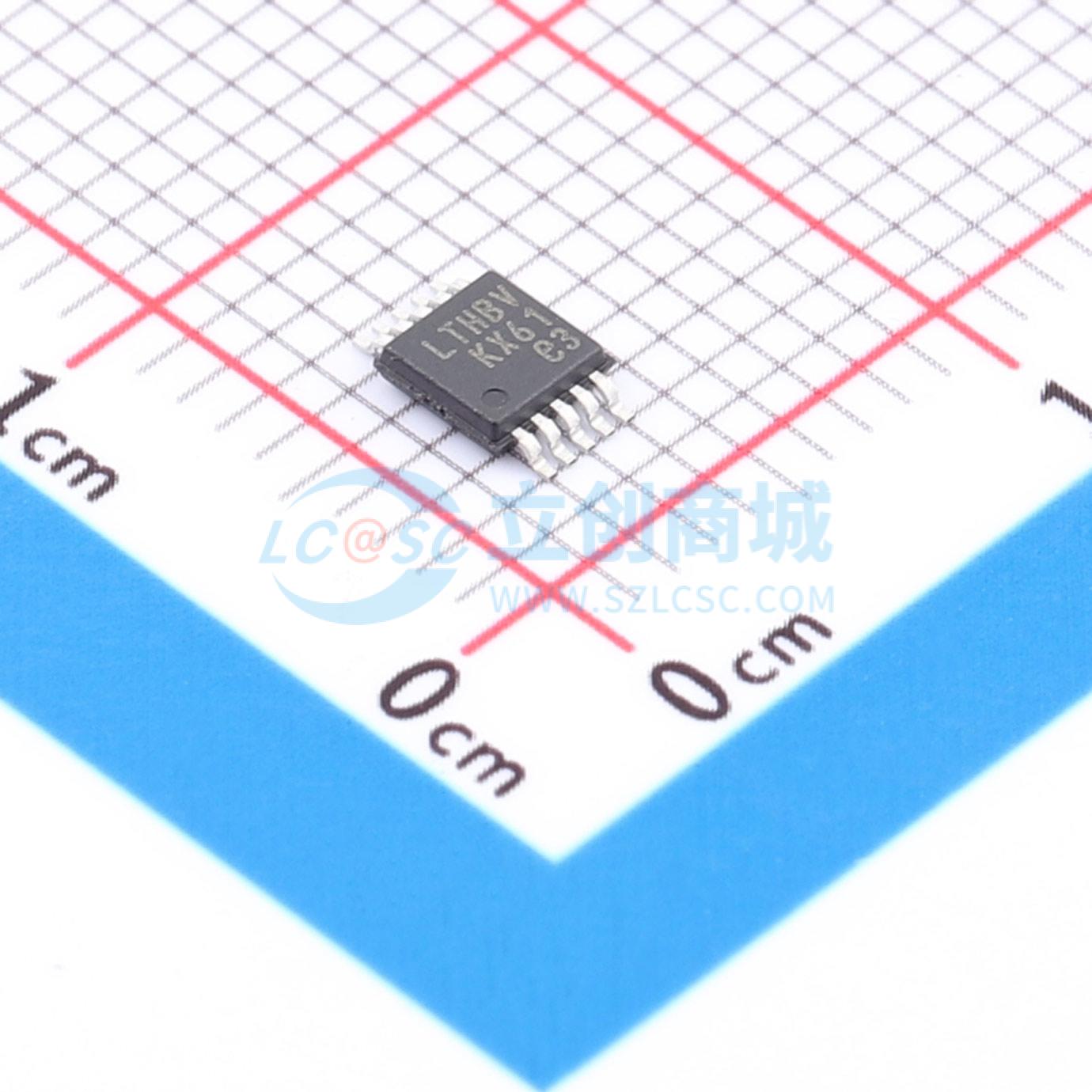

LTC7004IMSE#PBF

快速 60V 高侧 N 沟道 MOSFET 静态开关驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 快速、60V、高压侧 NMOS 静态开关驱动器
品牌名称: ADI(亚德诺)
商品型号: LTC7004IMSE#PBF
商品编号: C470819
商品封装: MSOP-10
包装方式: 管装
商品毛重: 0.6克(g)

商品参数

	属性	参数值
	传播延迟 tpLH	35ns
	传播延迟 tpHL	35ns
	特性	欠压保护(UVP)；过热保护(OPT)；过压保护(OVP)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	1.7V~2.2V
	输入低电平(VIL)	1.3V~1.8V
	静态电流(Iq)	225uA

商品概述

LTC7004是一款快速高端N沟道MOSFET栅极驱动器，可在高达60V的输入电压下工作。它内置一个内部电荷泵，可完全增强外部N沟道MOSFET开关，使其能够无限期保持导通状态。其强大的驱动器能够以极短的转换时间轻松驱动大栅极电容，非常适合高频开关应用或需要快速导通和/或关断时间的静态开关应用。 LTC7004采用热性能增强型10引脚MSOP封装。

商品特性

宽工作电压范围：高达60V
1Ω下拉电阻、2.2Ω上拉电阻，实现快速导通和关断时间，传播延迟为35ns
内部电荷泵，支持100%占空比
可调导通压摆率
栅极驱动器电源电压范围为3.5V至15V
可调输入电压过压锁定
可调驱动器电源V互补欠压锁定
CMOS兼容输入
热性能增强、具备高压能力的10引脚MSOP封装

应用领域

静态开关驱动器
负载和电源开关驱动器
电子阀驱动器
高频高端栅极驱动器

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	高边
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	-
	工作电压	3.5V~15V
	上升时间(tr)	13ns
	下降时间(tf)	13ns
