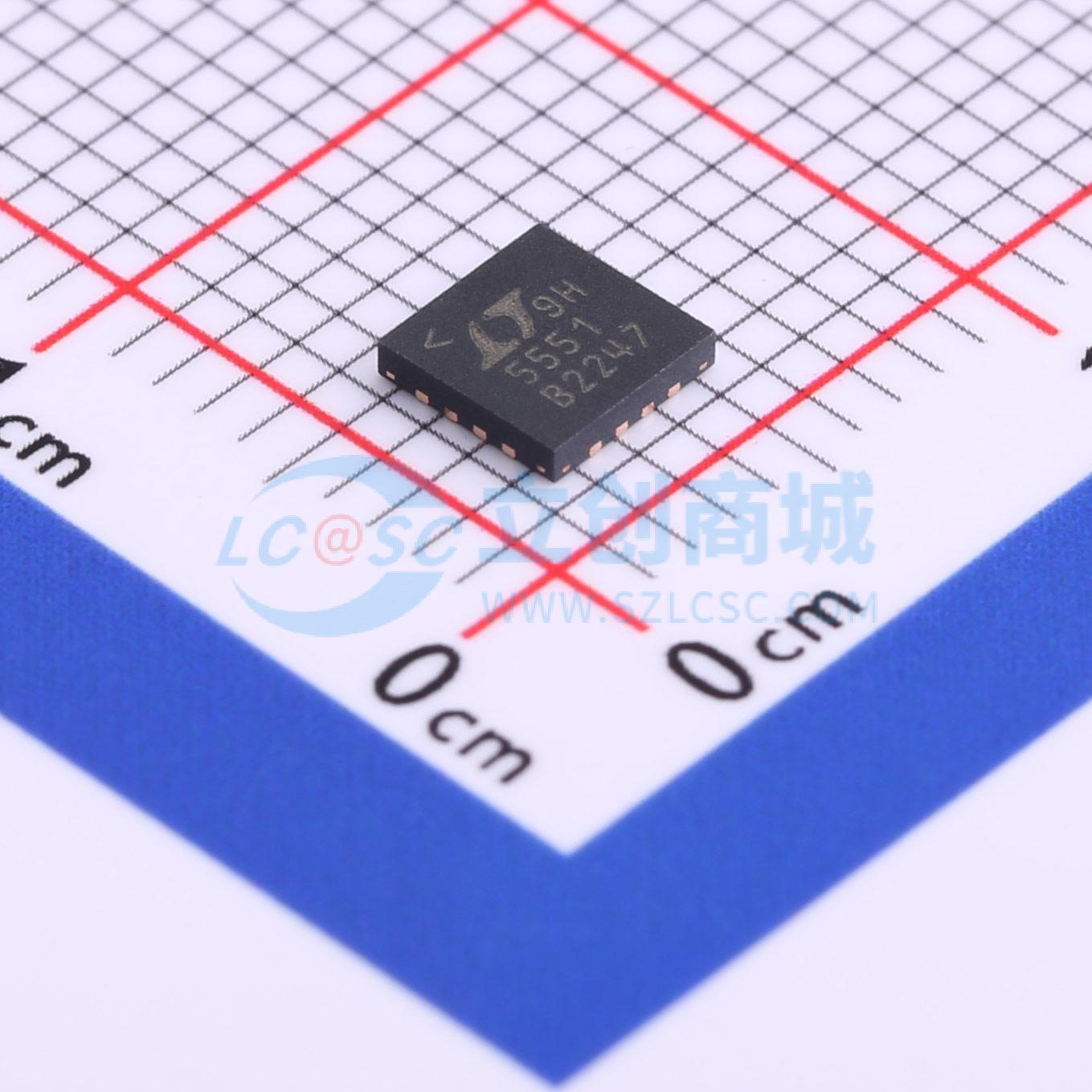

温馨提醒：图片仅供参考，商品以实物为准

LTC5551IUF#PBF

300MHz 至 3.5GHz 超高动态范围下变频混频器

描述: 300MHz至3.5GHz超高动态范围下变频混频器
品牌名称: ADI(亚德诺)
商品型号: LTC5551IUF#PBF
商品编号: C470822
商品封装: QFN-16-EP(4x4)
包装方式: 管装
商品毛重: 0.212克(g)

商品概述

LTC5551是一款工作电压为2.5V至3.6V的混频器，专为需要极高动态范围的RF下变频混频器应用而优化。LTC5551的RF频率范围为300MHz至3.5GHz，LO频率范围为200MHz至3.5GHz。LTC5551在低功耗的情况下，可提供极高的IIP3和P1dB。典型应用是覆盖700MHz至2.7GHz频率范围的基站接收器。RF输入可在很宽的频率范围内实现匹配，IF可在高达1GHz的频率下使用。通过将ISEL引脚拉高可激活低功耗模式，功耗降低约1/3，但IIP3会相应降低至约+29dBm。也可使用EN引脚开启或关闭混频器。 LTC5551高度集成，可最大限度降低总体解决方案成本、电路板空间和系统级差异，同时为高要求的接收器应用提供最高的动态范围。

商品特性

+36 dBm输入IP3
2.4dB转换增益
低噪声系数：<10dB
+18dBm超高输入P1dB
670mW功耗
2.5V至3.6V工作电压
50Ω单端RF和LO输入
0dBm LO驱动电平
低功耗模式
-40℃至105℃工作温度范围(Tc)
小尺寸解决方案
使能引脚
16引脚(4mm×4mm) QFN封装

应用领域

GSM、LTE、LTE-Advanced基站
中继器
DPD监测接收器
有源相控阵天线
空白频段无线电接收器

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(91个/管，最小起订量 1001 个)

个

起订量：1001 个91个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	RF混频器
	增益/损耗	3.2dB
	噪声系数	10.9dB

	属性	参数值
	工作电压	2.5V~3.6V
	工作电流	204mA
