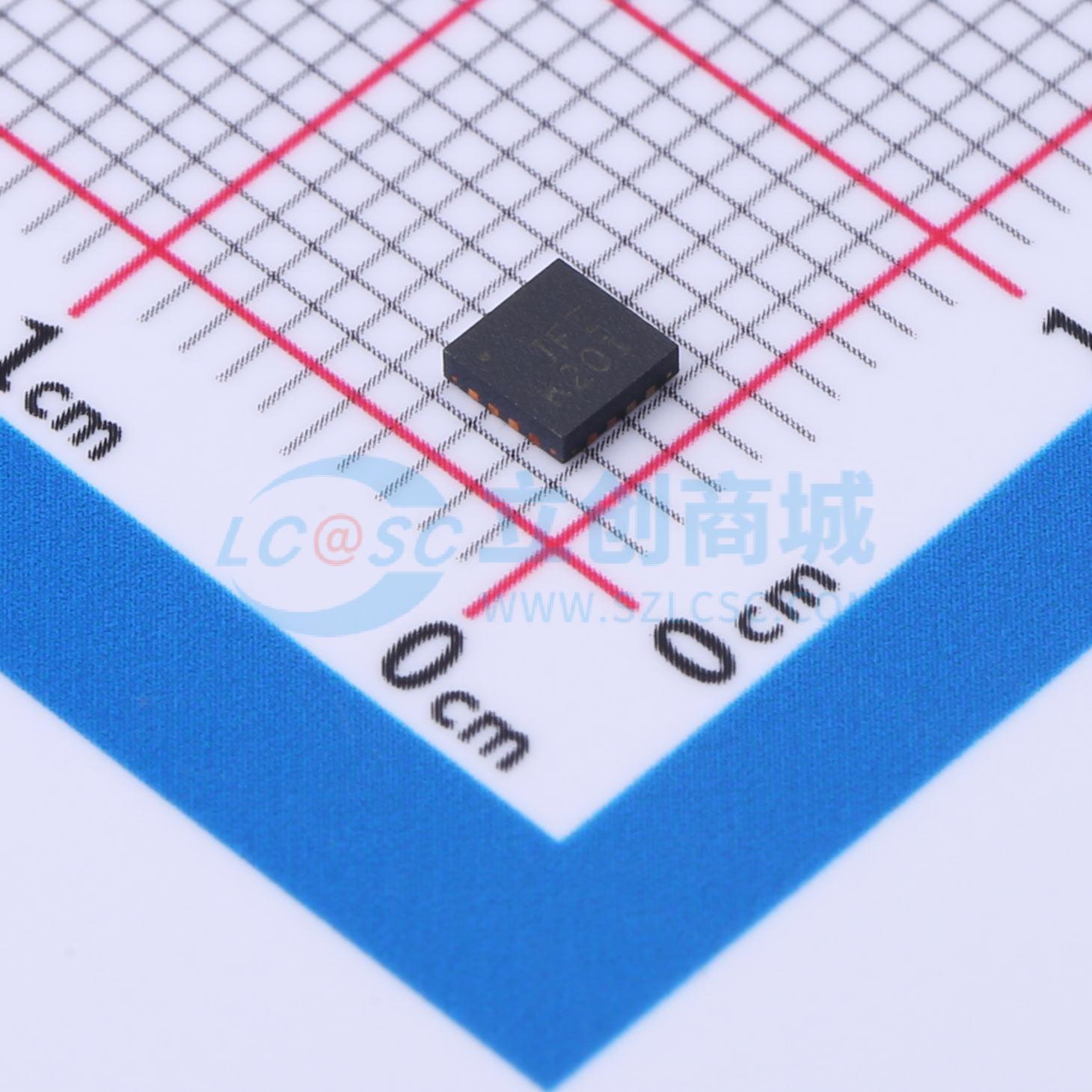

AD8330ACPZ-R7

AD8330是一款宽带可变增益放大器，适用于需要全差分信号路径、低噪声、明确增益和适度低失真的应用，频率范围从直流到150 MHz。输入端也可以由单端源驱动。峰值差分输入为±2 V，允许在1 V rms正弦波操作时具有充足的裕量。输出端可以基本上轨到轨地驱动单侧负载。差分输出电阻为150 Ω。输出摆幅是施加到VMAG引脚上的电压的线性函数，默认内部设置为0.5 V，提供±2 V的峰值输出。这可以提高到10 V p-p，受电源电压限制。

基本增益功能是对数线性的，由施加到VDBS引脚上的电压控制。对于0 V至1.5 V之间的控制电压，增益范围从0 dB到50 dB——斜率为30 mV/dB。增益线性度通常在±0.1 dB内。通过改变MODE引脚上的逻辑电平，增益在相同范围内以相反斜率减小。在VMAG引脚上提供了第二个增益控制端口，允许用户将数值增益从0.03变化到10。AD8330的所有参数对温度和电源电压的敏感度都很低。使用VMAG，基本的0 dB到50 dB范围可以重新定位到任何值，从高20 dB（即20 dB到70 dB）到至少低30 dB（即-30 dB到+20 dB），以适应应用需求，从而提供超过100 dB的前所未有的增益范围。AD8330的一个独特之处在于，其带宽和脉冲响应在所有增益下基本上保持恒定，不仅是在基本的50 dB对数线性范围内，而且在使用线性幅度功能时也是如此。在整个增益范围内HF响应的卓越稳定性在那些需要在高频下保持精确增益律一致性的VGA应用中特别有价值。

OFST引脚上的外部电容设置了偏移减少环路的高通角频率，该频率可以低至5 Hz。当此引脚接地时，信号路径变为直流耦合。当用于驱动ADC时，CNTR引脚上的外部共模控制电压可以被驱动到距地或VS 0.5 V以内，以适应各种要求。默认情况下，两个输出位于电源中点VS/2。其他特性，如两级关断模式（完全关闭和休眠模式），进一步扩展了这款非常通用的VGA的实际价值。

AD8330提供16引脚LFCSP和16引脚QSOP封装，并指定可在-40℃至+85℃的温度范围内工作。

• 全差分信号路径，也可用于单端信号
• 输入范围从0.3 mV到1 V rms，轨到轨输出
• 差分输入电阻RIN = 1 kΩ；每个输出的ROUT = 75 Ω
• 自动偏移补偿（可选）
• 对数增益模式和线性增益模式
• 增益范围0 dB至50 dB，对应0 V < VDBS < 1.5 V（30 mV/dB）
• 反向增益模式：50 dB至0 dB，对应-30 mV/dB
• 标称增益范围x0.03至x10，对应15 mV < VMAG < 5 V
• 恒定带宽：所有增益下均为150 MHz
• 低噪声：最大增益时典型值为5 nV/Hz
• 低失真：典型值≤ -62 dBc
• 低功耗：V5为2.7 V至6 V时，典型值为20 mA
• 采用节省空间的3 mm x 3 mm LFCSP封装

• 预模数转换信号调理
• 75 Ω 电缆驱动
• 调整自动增益控制放大器
