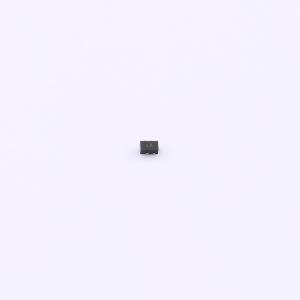

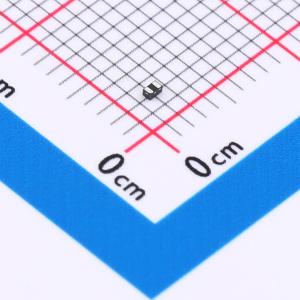

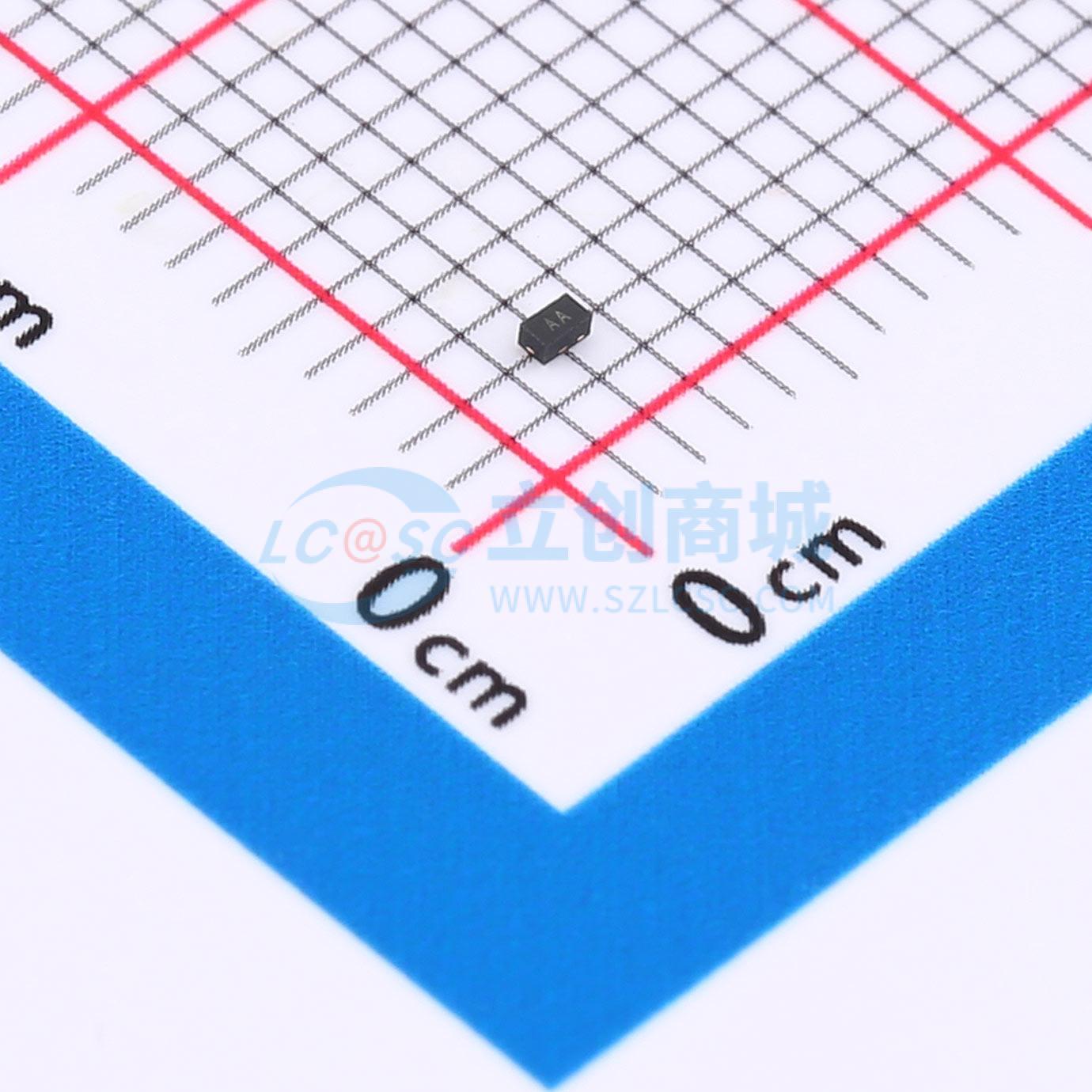

温馨提醒：图片仅供参考，商品以实物为准
ESD8D12C
1-Line Bidirectional ESD Protection Diode,DFN-1006
- 描述
- 1-Line Bidirectional ESD Protection Diode,DFN-1006
- 品牌名称
- Bruckewell(隽佾)
- 商品型号
- ESD8D12C
- 商品编号
- C45406799
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.01096克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 136W@8/20us | |
| 击穿电压 | 15.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-5 | |
| 类型 | ESD | |
| Cj-结电容 | 8pF |
商品概述
采用DFN1006(SOD882)无引脚超小型表面贴装器件(SMD)塑料封装的低电容双向静电放电(ESD)保护二极管，旨在保护一条信号线免受ESD和其他瞬变造成的损坏。
商品特性
- 飞法级电容：Cj = 8 pF（典型值）
- 超低泄漏：纳安级
- 低钳位电压VC ≤ 17 V @ 8 A (8 / 20 μs)
- IEC 61000 - 4 - 2：空气放电：± 15 KV，接触放电：± 30 KV
- IEC 61000 - 4 - 5 (8/20μs)：IPPM = 8.0 A
- 符合RoHS标准
应用领域
- 手机及配件
- 键盘、侧键、液晶显示屏
- 笔记本电脑和手持设备
- 个人数字助理
- 便携式仪器
- 数码相机
- 音频播放器
- 外设
