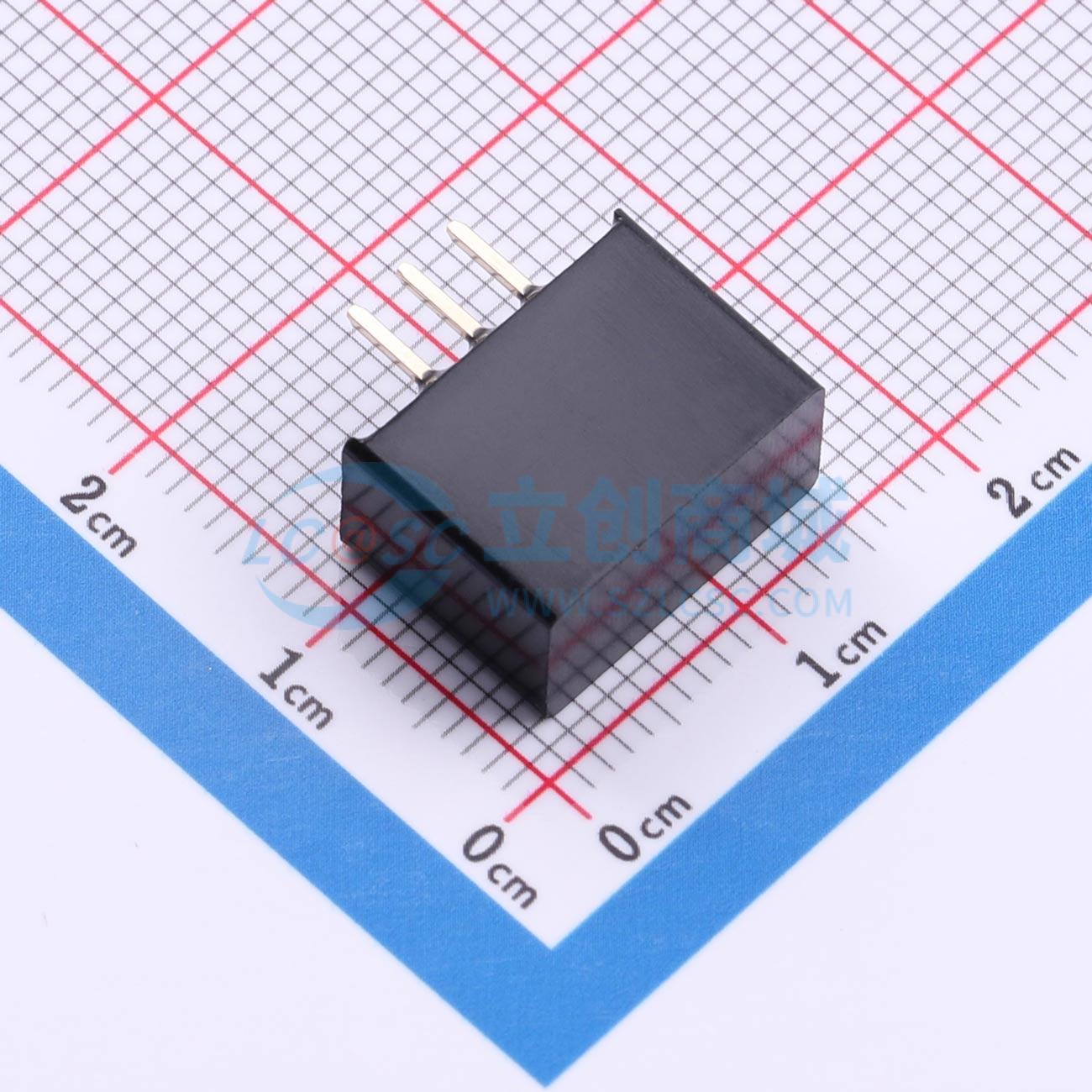

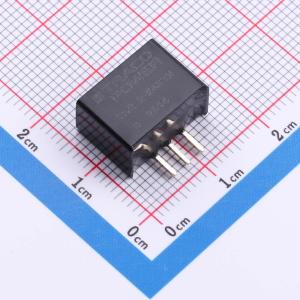

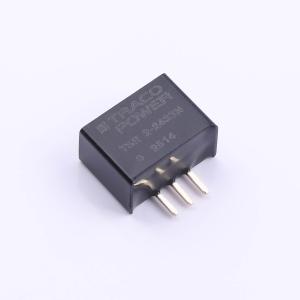

温馨提醒：图片仅供参考，商品以实物为准
TSR 2-2433N
非隔离DC/DC降压开关稳压器，采用高效成本设计和紧凑型SIP-3封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TRACO POWER
- 商品型号
- TSR 2-2433N
- 商品编号
- C45406999
- 商品封装
- SIP-3,14x7.6mm
- 包装方式
- 管装
- 商品毛重
- 7.466667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | 塑封型 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 4.6V~36V | |
| 转换效率 | 91% | |
| 输出电压(Vout) | 3.3V | |
| 输出电压精度 | ±2% | |
| 输出电流(最大值) | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 1mA | |
| 纹波噪声 | 50mVp-p | |
| 开关频率 | 850kHz | |
| 最大容性负载 | 1200uF | |
| 工作温度 | -40℃~+90℃ | |
| 长度 | 14mm | |
| 宽度 | 7.6mm | |
| 高度 | 10.2mm | |
| 功能特性 | 短路保护；欠压保护；过流保护；自动故障恢复 |
商品概述
TSR 2N 系列是一款 2 安培降压开关稳压器，可直接替换任何采用 TO-220 封装的线性稳压器。该系列采用紧凑的 SIP-3 塑料封装，属于新一代负载点转换器，在显著提升关键电气规格的同时，也着重于实现高成本效益设计。其输入电压范围为 4.6 至 36 VDC，输出电压可在 1.2 至 15 VDC 之间选择。根据具体型号，其高效设计允许在环境温度高达 +95°C（额定输入电压下）时满负载运行，且无需任何散热片或强制冷却。TSR 2N 系列还提供其他重要功能，如短路保护、限流和欠压锁定。总体而言，它在多种环境中具有广泛的应用范围，尤其适合大批量项目，该系列不仅能提供高成本效益的解决方案，而且可靠性高，有助于降低生产成本。
商品特性
- 高成本效益设计
- 紧凑的 SIP-3 封装：14 × 7.6 × 10.2 mm
- 引脚与 TO-220 封装线性稳压器兼容
- 出色的散热性能，工作温度范围 –40°C 至 +95°C
- 效率高达 95%
- 宽输入工作范围 4.6-36 VDC
- 具备短路保护、限流和欠压锁定功能
- 优异的线路/负载调整率
- 3 年产品保修
