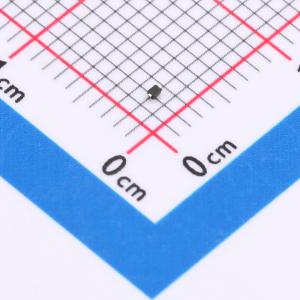

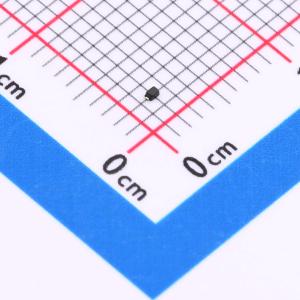

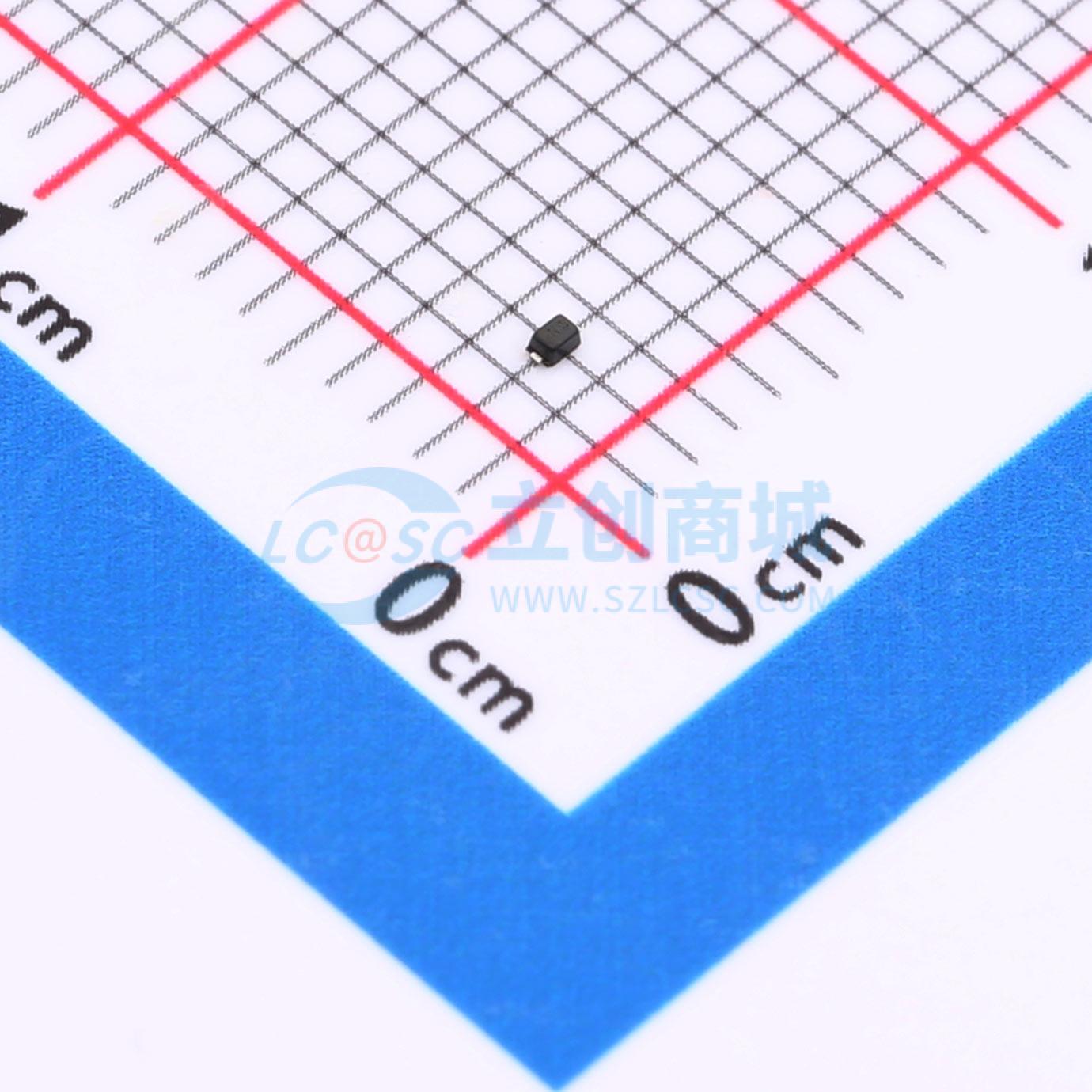

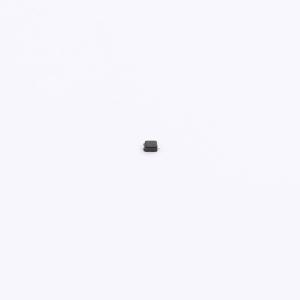

温馨提醒：图片仅供参考，商品以实物为准
ESD9L5.0C
1-Line Bidirectional ESD Protection Diode,SOD-923
- 描述
- 1-Line Bidirectional ESD Protection Diode,SOD-923
- 品牌名称
- Bruckewell(隽佾)
- 商品型号
- ESD9L5.0C
- 商品编号
- C45406800
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.010262克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 45W@8/20us | |
| 击穿电压 | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
ESD9L5.0C旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件成为电路板空间有限设计中静电放电保护的理想选择。
商品特性
- 低电容0.6 pF（典型值）
- 反向关断电压：最大5V
- 低泄漏电流：纳安级别
- 低钳位电压
- 典型响应时间 < 1 ns
- IEC61000 - 4 - 2 4级静电放电保护
应用领域
- 10/100/1000 Mbit/s以太网
- 火线接口
- 高速数据线
- 用户识别模块（SIM）卡保护
- 手机及配件
- 便携式电子设备
- 通信系统
- 计算机及外设
- 音频和视频设备
- 天线保护
