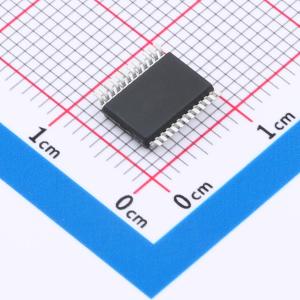

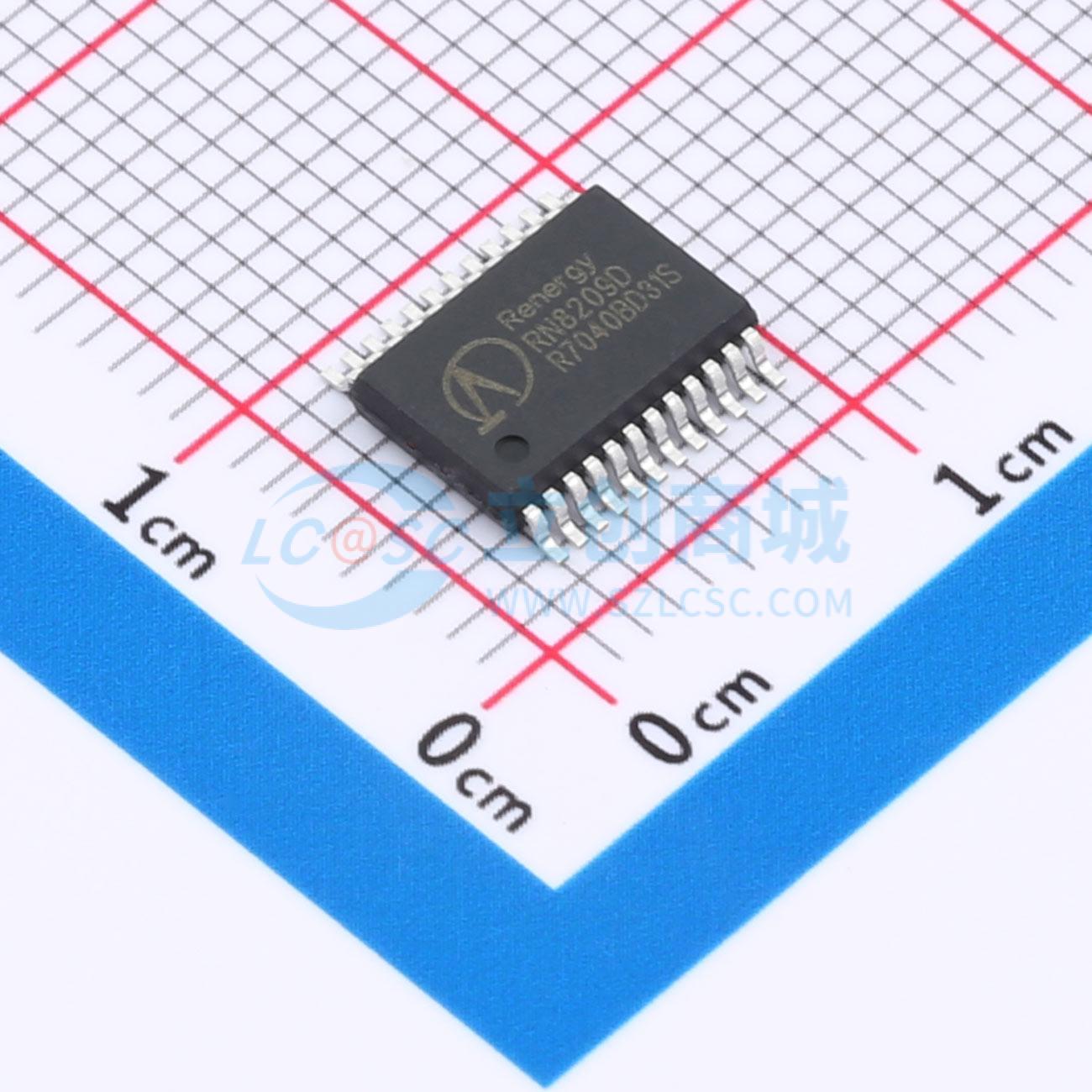

RN8209D(V4)

RN8209 能够测量有功功率、无功功率、电压与电流有效值、电压线频率，能同时提供两路独立的有功功率、无功功率和电流有效值等，能够提供有功电能计量和无功电能计量，可以实现灵活的防窃电方案。 RN8209 支持全数字的增益、相位和OFFSET 校正。有功电能脉冲从PF 管脚输出，无功电能脉冲/用户自定义电能脉冲频率/REVP 可从QF 引脚输出。 RN8209C 和RN8209E 提供串行接口UART，固定波特率4800，管脚全局复位和局部复位与UART 输入引脚RX 复用。 RN8209D 提供串行接口SPI 和UART，方便与外部MCU 之间进行通信。 RN8209 内部的电源监控电路可以保证上电和断电时芯片的可靠工作。

• 提供三路∑-△ADC，分别为电压通道(U 通道)、电流通道A(IA 通道)、电流通道B(IB 通道)
• IA 通道PGA 支持4、8、12、16(缺省)、24、32 倍，不支持1、2 倍；IB 和U 通道PGA 支持1、2、4 倍
• 火线(A 路)有功计量性能，在20000:1 动态范围内，非线性误差 < 0.1%
• 火线无功计量性能，在20000:1 动态范围内，非线性误差 < 0.1%
• 提供三路有效值测量，IA 通道在2000:1 动态范围内，非线性误差 < 0.1%；IB 和U 通道在1000:1 动态范围内，非线性误差 < 0.1%
• 提供火线、零线(B 路)两路无功功率输出，支持双路无功功率
• 提供一路脉冲频率发生器，可用于对用户自定义功率进行电能量累加积分
• 提供三路ADC 的瞬时采样值，支持瞬时采样值更新中断
• 潜动阈值可调
• 提供反向有功功率指示，并可通过QF 引脚输出REVP 反向指示信号
• 提供U 通道频率测量
• 提供U 通道过零检测
• 支持IA 通道过零信号通过UART 口TX 引脚输出
• 支持基准电压监测功能
• 电表常数(HFConst)可调
• 提供增益和相位校正
• 提供有功、无功、有效值OFFSET 校正
• 提供小信号校表加速功能
• 提供配置参数自动校验功能
• 支持任意单通道或双通道ADC 波形缓存功能，通过SPI 口可实现连续波形读取，通过UART 口可实现整周波数据读取
• 提供SPI 和UART 通信接口
• UART 的RX 输入引脚兼备管脚复位(全局复位)和UART 模块复位(局部复位)功能
• 具有电源监控功能
• 具备电能寄存器定时冻结功能
• RN8209 + 5V/3.3V 电源供电，功耗典型值为 25mW@5V、14mW@3.3V
• 内置 1.25V±1% 参考电压，温度系数典型值 5ppm/°C，最大 15ppm/°C
• 采用SSOP24（RN8209D）/SOP16L（RN8209C）/SSOP16L(RN8209E)绿色封装
