RN8209D V5/RN8209L V5 能够测量全波/基波有功功率、全波/基波无功功率、全波/基波电压与电流有效值、电压线频率、半周期更新有功/无功功率、半周期更新电压/电流有效值，能同时提供两路独立的有功功率、无功功率和电流有效值等，能够提供有功电能计量、无功电能计量、基波计量、半波计量、双向计量，满足当前所有计量标准要求。RN8209D V5/RN8209L V5 支持全数字的增益、相位和 OFFSET 校正。有功电能脉冲从 PF/QF/IRQ 管脚输出，无功电能脉冲/用户自定义电能脉冲频率/REVP 可从 PF/QF/IRQ 引脚输出。RN8209D V5/RN8209L V5 提供串行接口 SPI 和 UART，方便与外部 MCU 之间进行通信。

提供三路Σ-Δ ADC，分别为电压通道、电流通道 A、电流通道 B
IA 通道 PGA 支持 4、8、12、16、24、32 倍；IB 和 U 通道 PGA 支持 1、2、4 倍
火线有功计量性能，在 20000:1 动态范围内，非线性误差小于 0.1%
火线无功计量性能，在 20000:1 动态范围内，非线性误差小于 0.1%
提供三路有效值测量，IA 通道在 2000:1 动态范围内，非线性误差小于 0.1%；IB 和 U 通道在 1000:1 动态范围内，非线性误差小于 0.1%
提供火线、零线两路有功及无功功率输出，支持双路有功及无功计量
提供一路脉冲频率发生器，可用于对用户自定义功率进行电能量累加积分
提供三路 ADC 的瞬时采样值，支持瞬时采样值更新中断
潜动阈值可调
提供反向有功功率指示，并可通过 QF 引脚输出 REVP 反向指示信号
提供 U 通道频率测量
提供 U 通道过零检测
支持 IA 通道过零信号通过 UART 口 TX 引脚输出
支持基准电压监测功能
支持双向计量，满足潮流快速改变测试要求
有功分别支持全波计量和基波计量
无功支持基波计量
有功及无功均支持半波计量
电表常数可调
提供增益和相位校正
提供有功、无功、有效值 OFFSET 校正
提供小信号校表加速功能
提供配置参数自动校验功能
支持任意单通道、双通道或三通道 ADC 波形缓存功能，通过 SPI/UART 口可实现连续波形读取
UART 的 RX 输入引脚兼备管脚复位和 UART 模块复位功能
具有电源监控功能
具备电能寄存器定时冻结功能
支持同步采样
支持快速漏电检测功能
支持直流检测
支持电压电流瞬态事件检测
支持单相三线，±P1±P2，±Q1±Q2 积分运算
配置寄存器支持 CRC16
支持电能脉冲宽度可调，电平翻转
支持 Ia±Ib 有效值计算功能
支持非对称波特率 UART 通信，TX 支持 HSTX 功能，波特率为晶振频率 Fosc/4，HSTS 可自动打包发送实时波形、计量参数、电能脉冲、中断等数据；RX 波特率及通信保持不变
支持 I²C 主机，方便向片外温度传感器芯片通信，用于端子测温
支持误差自监测功能
支持软件可调 UART 波特率
RN8209D/RN8209L 采用 +5V/3.3V 电源供电，功耗典型值为
内置 1.25V±1% 参考电压，温度系数典型值 5ppm/℃，最大 15ppm/℃
RN8209D 采用 SSOP24 绿色封装；RN8209L 采用 SOP16 绿色封装

	属性	参数值
	商品目录	电能计量芯片
	表计类型	单相电量芯片
	通道数	3
	精度	0.1%
	工作电压	2.97V~5.5V
	动态范围	20000:1
	接口类型	SPI；UART；I2C

	属性	参数值
	工作电流	5.1mA
	工作温度	-40℃~+85℃
	基准电压值	1.25V
	基准电压源温漂	5ppm/℃
	时钟频率(fc)	3.579545MHz；5.5296MHz
	功能特性	可编程增益；中断控制；内置基准源；多通道同步采样；数字校准与补偿；故障检测；脉冲输出；电能累加引擎

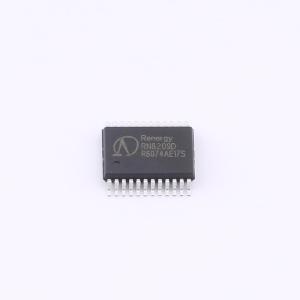

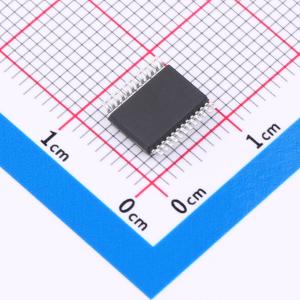

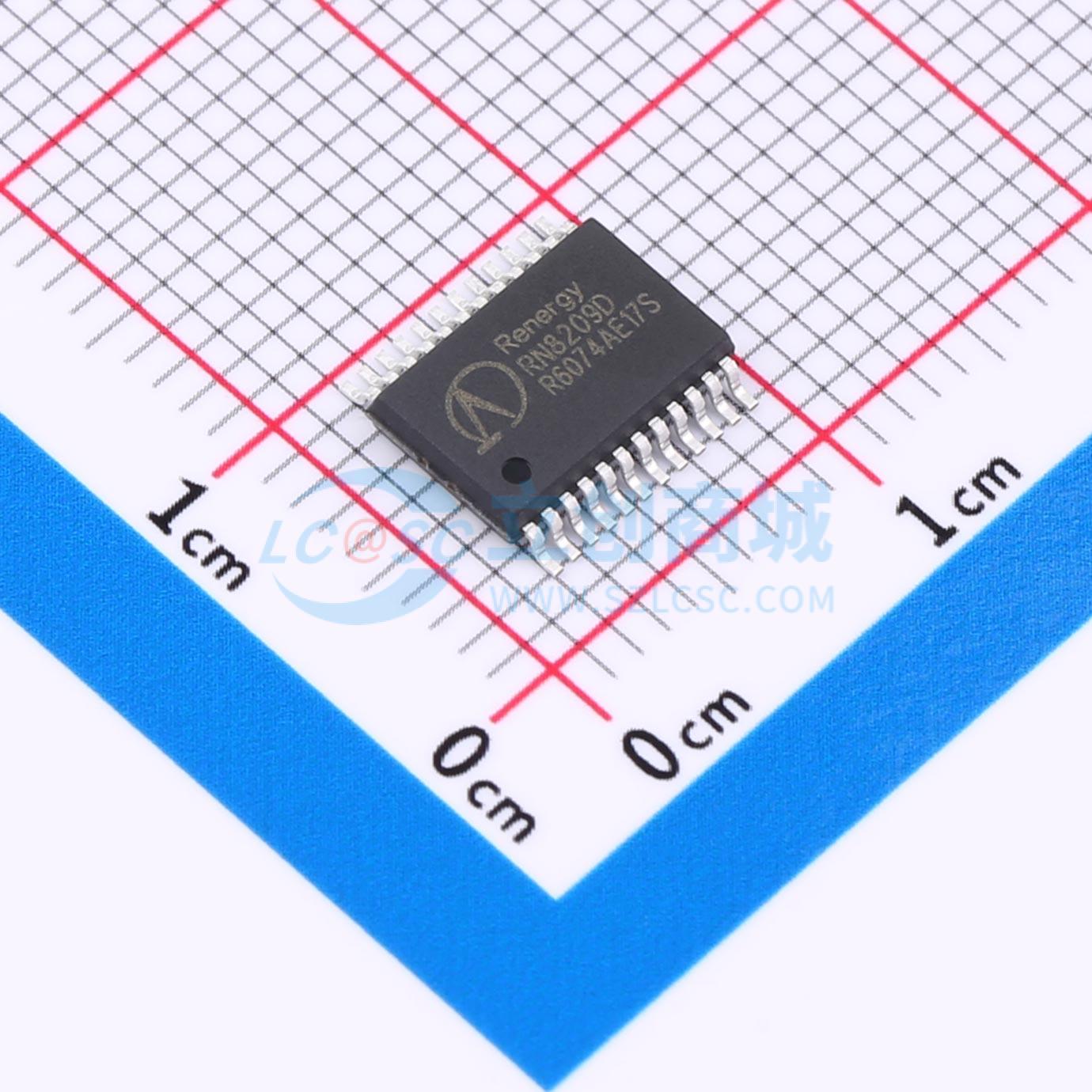

RN8209D(V5)
