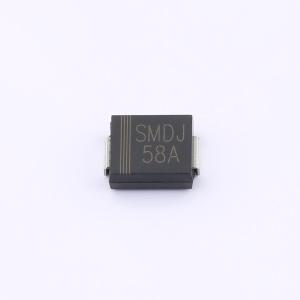

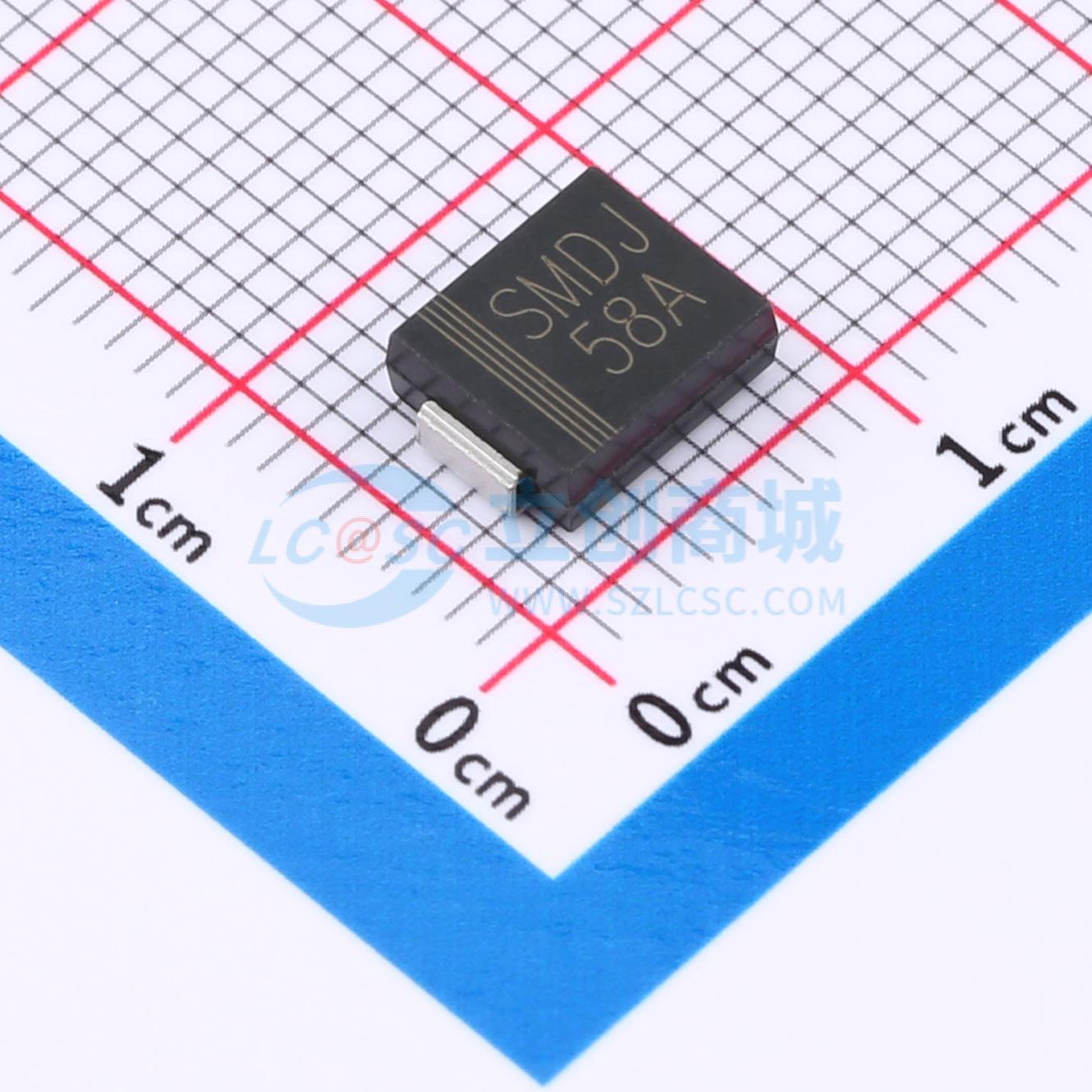

SMDJ58A
单向TVS 58V截止 峰值浪涌电流：32.1A@10/1000us
- 描述
- 特性：峰值功耗：3000W@10×1000μs脉冲。 低剖面封装。 出色的钳位能力。 当击穿电压高于12V时，典型反向泄漏电流小于2μA。 玻璃钝化结。 快速响应时间：通常从0V到最小击穿电压小于1.0ps。 IEC 61000-4-2 ESD抗扰度测试：空气放电±30kV，接触放电±30kV。 符合IEC 61000-4-2标准的数据线路ESD保护。 符合IEC 61000-4-4标准的数据线路EFT保护。 无卤且符合RoHS标准。 无铅表面处理
- 品牌名称
- KUU
- 商品型号
- SMDJ58A
- 商品编号
- C45354776
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.4209克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 58V | |
| 钳位电压 | 93.6V | |
| 峰值脉冲电流(Ipp) | 32.1A@10/1000us | |
| 峰值脉冲功率(Ppp) | 3kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 71.2V | |
| 反向电流(Ir) | 2uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 在10 x 1000微秒脉冲下，峰值功率耗散为3000W
- 低外形封装
- 出色的钳位能力
- 当击穿电压（VBR）高于12V时，典型反向漏电流（IR）小于2微安
- 玻璃钝化结
- 快速响应时间：通常从0伏到最小击穿电压小于1.0皮秒
- 符合IEC 61000 - 4 - 2标准，静电放电（ESD）防护能力为30千伏（空气放电）、30千伏（接触放电）
- 符合IEC 61000 - 4 - 2标准对数据线进行静电放电保护
- 符合IEC 61000 - 4 - 4标准对数据线进行电快速瞬变（EFT）保护
- 无卤且符合RoHS标准
- 无铅表面处理
