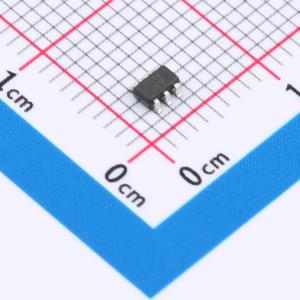

温馨提醒：图片仅供参考，商品以实物为准
HX6300MR-G
36V可调过压保护芯片，过充电压可调， 输出电流3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 36V可调过压保护芯片，过充电压可调， 输出电流3A
- 品牌名称
- HX(恒佳兴)
- 商品型号
- HX6300MR-G
- 商品编号
- C45354727
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.043767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4V~36V | |
| 导通电阻 | 35mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过压保护(OVP)；过温保护(OTP) |
商品概述
H×6300是一款集成高边侧功率MOSFET的过压保护芯片，具有可调的过压保护（OVP）阈值电压功能。 当检测到输入电压超过过压保护阈值电压时，H×6300关闭高边侧场效应管以保护后极负载。 H×6300最高耐压可达36V，当FB引脚悬空或接到地时，内部默认过电压保护阈值为6.1V。过电压阈值（OVLO）也可以通过设置外部电阻R1和R2的比值在4.0V~15V之间进行调节。 H×6300同时芯片还具有内部过温保护(OTP)功能，它可以监控芯片温度以保护芯片。 H×6300采用环保无卤的SOT23-6L封装。
商品特性
- 集成35mΩ (典型) @ 5V/1A N型场效应管
- 最大持续输出电流3.0A
- 最大输入电压36V
- 集成固定6.1V (±3%) 过压锁定功能 (FB脚悬空或接地)
- 过压保护阈值电压可调范围：4.0V - 15V (±3%) (FB脚外接电阻R1和R2调节过压保护阈值电压)
- 集成过温保护功能
- 人体模型静电保护：> ±2kV （JESD22 - A114）
- SOT23 - 6L封装
应用领域
- 便携式电子设备
- 平板电脑
- 个人多媒体系统
- 电子烟
- 移动电话
- 网络摄像机
