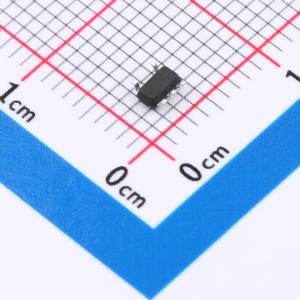

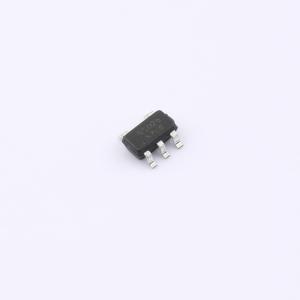

HX3020B

带自恢复，内置48mΩ MOSFET锂电池保护芯片，可耐 9V 充电器电压

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 带自恢复，内置48mΩ MOSFET锂电池保护芯片，可耐 9V 充电器电压
品牌名称: HX(恒佳兴)
商品型号: HX3020B
商品编号: C45354734
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.039933克(g)

商品参数

商品概述

HX3020B是一款内置MOSFET的单节锂电池保护芯片。该芯片具有非常低的功耗和非常低阻抗的内置MOSFET。该芯片有充电过压，充电过流，放电过压，放电过流，过热，短路等各项保护等功能，确保电芯安全，高效的工作。 HX3020B采用SOT23 - 5封装，外围只需要一个电阻和一个电容，应用极其简洁，工作安全可靠。 HX3020B监控电池的电压和电流，并通过断开充电器或者负载，保护单节可充电锂电池不会因为过充电压、过放电压、过放电流以及短路等情况而损坏。这些功能都使可充电电池工作在指定的范围内。该芯片仅需一颗外接电容和一个外接电阻，MOSFET已内置，等效电阻的典型值为48mΩ。 HX3020B支持四种运行模式：正常工作模式、充电工作模式、放电工作模式和休眠工作模式。

商品特性

内置48 mΩ MOSFET
SOT23 - 5封装
内置过温保护
可耐9V充电器电压
两重过放电流检测保护
超小静态电流和休眠电流：A静态工作电流为1.4 uA；B休眠电流为0.3 uA
符合欧洲"ROHS"标准的无铅产品

应用领域

单节锂离子可充电电池组
单节锂聚合物可充电电池组

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 20 个)

个

起订量：20 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片
	工作电压	0V~6V
	最大充电电流	5.7A
	充电饱和电压	4.3V
	放电截止电压	2.45V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	电池温度检测	不支持
	0V电池充电	支持
	静态电流(Iq)	1.4uA
