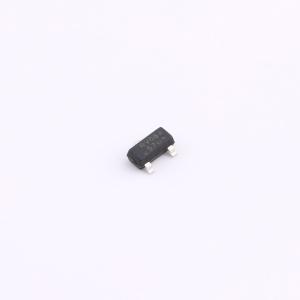

HX2306A

45V可调过压保护芯片，内置 350 mΩ MOSFET

描述: 45V可调过压保护芯片，内置 350 mΩ MOSFET
品牌名称: HX(恒佳兴)
商品型号: HX2306A
商品编号: C45354730
商品封装: SOT-23L
包装方式: 编带
商品毛重: 0.035767克(g)

商品参数

商品概述

HX2306A是一款过压/过流保护开关芯片，该芯片内置高耐压功率MOSFET，芯片对输入电压和输出电流以持续监测，当芯片监测到输入电压或输出电流超过预设阈值时，通过关断功率MOS管来切断电压和电流通路，从而实现对后级器件的保护。HX2306A内置固定的过流保护阈值。此外芯片还具有过温保护和欠压保护等功能。

HX2306A是一款过压/过流保护开关芯片，通过监测输入电压、输出电流、电池电压来控制内置功率MOS管的开关，从而对后级器件进行保护。当监测到输入电压超过预设阈值时，芯片马上将功率MOS管关闭，避免瞬间高压通过。当监测到输出电流超过预设阈值时，为了排除毛刺电流的影响，芯片首先会等待一段固定的时间，在这段时间后，如果输出电流一直保持在预设阈值电流以上，那么就会将内置功率MOS管关闭，避免大电流对后级器件产生损害。此外芯片还具备过温保护、欠压保护等功能。

商品特性

输入电压最高可达45V
过流保护值1.2A
高精度阈值
内置350 mΩ MOSFET
符合欧洲"ROHS" 标准的无铅产品

应用领域

便携式电子设备
智能手机
数码相机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 20 个)

个

起订量：20 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	功率电子开关
	工作电压	0V~7V

	属性	参数值
	导通电阻	350mΩ
	特性	过热保护(OTP)；过压保护(OVP)；过流保护(OCP)；欠压保护(UVP)
