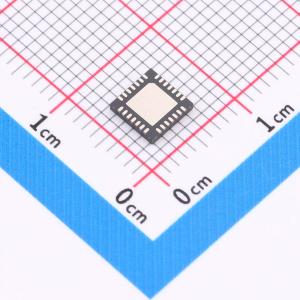

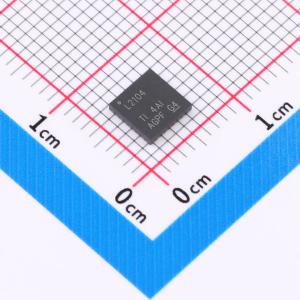

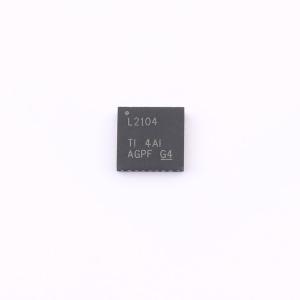

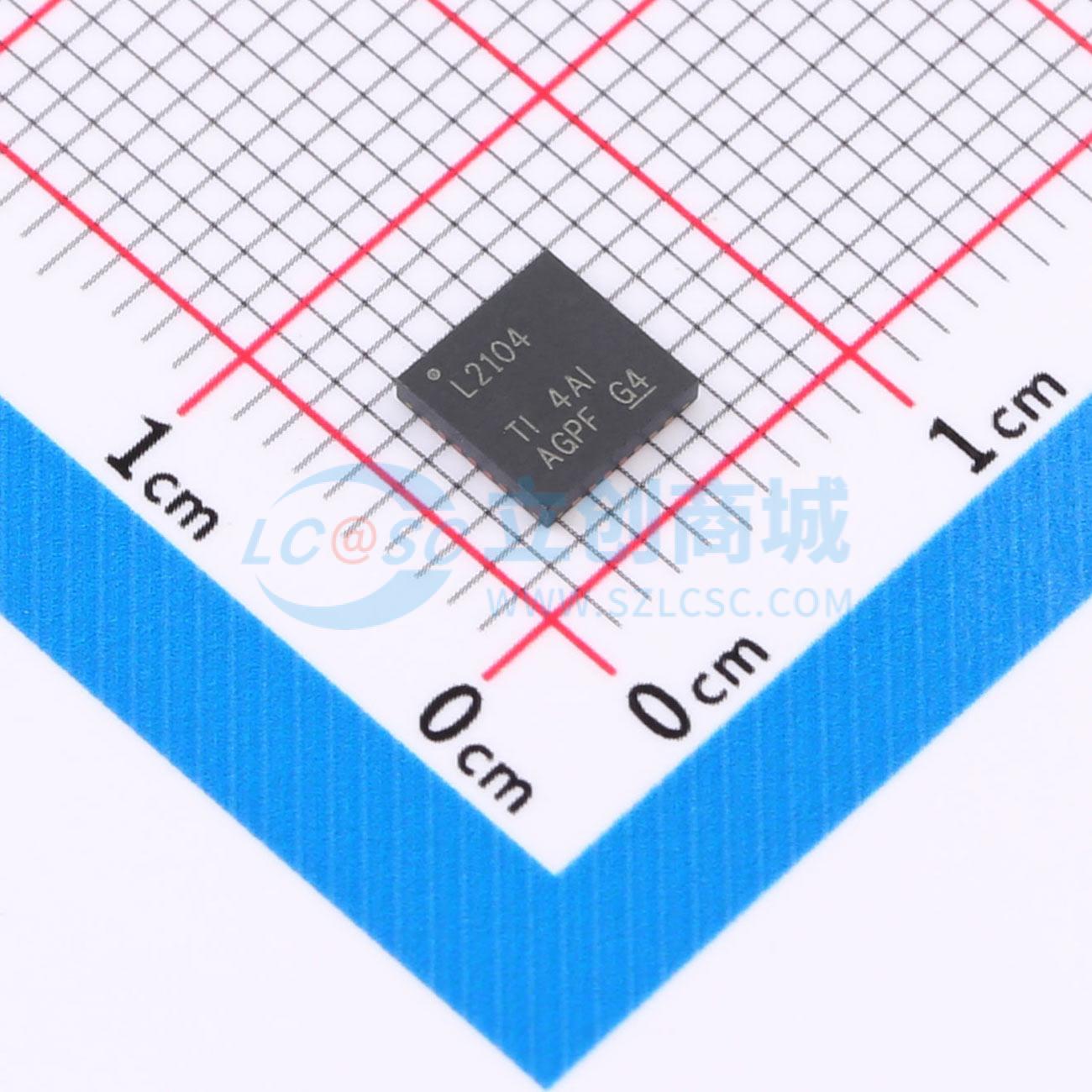

LMK1D2104LRHDT实物图
  • LMK1D2104LRHDT商品缩略图
  • LMK1D2104LRHDT商品缩略图
  • LMK1D2104LRHDT商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

LMK1D2104LRHDT

超低附加抖动LVDS缓冲器,高达2GHz

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
是低噪声双时钟缓冲器,可将一个输入分配到最多 2、4、6 或 8 个 LVDS 输出。输入可以是 LVDS、LVPECL、HCSL、CML 或 LVCMOS。专为驱动 50Ω 传输线而设计。当以单端模式驱动输入时,需向未使用的负输入引脚施加适当的偏置电压
品牌名称
TI(德州仪器)
商品型号
LMK1D2104LRHDT
商品编号
C44991024
商品封装
VQFN-28(7x7)​
包装方式
编带
商品毛重
0.106667克(g)

商品参数

属性参数值
商品目录LVDS芯片
类型缓冲器
工作电压1.71V~3.465V
属性参数值
工作温度-40℃~+105℃
电平标准LVDS;CML;LVPECL;LVCMOS
功能特性配置输出摆幅;故障安全

商品概述

LMK1D210xL 是一款低噪声双通道时钟缓冲器,可将一个输入分配给最多 2 个 (LMK1D2102L)、4 个(LMK1D2104L) 、 6 个 (LMK1D2106L) 或 8 个(LMK1D2108L) LVDS 输出。输入可以为 LVDS、LVPECL、HCSL、CML 或 LVCMOS。LMK1D210xL 专为驱动 50Ω 传输线路而设计。在单端模式下驱动输入时,对未使用的负输入引脚施加适当的偏置电压。LMK1D210xL 缓冲器可针对不同的工作电源提供两种输出共模工作电压(0.7V 和 1.2V)。该器件为直流耦合模式应用提供了设计灵活性。AMP_SELA/AMP_SELB 控制引脚可用于选择不同的输出振幅 LVDS (350mV) 或升压 LVDS (500mV)。除振幅选择之外,还可以使用同一引脚禁用输出。该器件还支持时钟和数字输入引脚的失效防护输入功能,整合了输入迟滞,可防止在没有输入信号的情况下输出随机振荡。

商品特性

  • 高性能 LVDS 时钟缓冲器系列,工作频率高达 2GHz
  • 双路 1:2 差分缓冲器
  • 双路 1:4 差分缓冲器
  • 双路 1:6 差分缓冲器
  • 双路 1:8 差分缓冲器
  • 电源电压范围 1.71V 至 3.465V
  • 支持双输出共模电压运行
  • 1.8V 电源电压下输出共模电压为 0.7V,2.5V/3.3V 电源电压下输出共模电压为 1.2V
  • 低附加抖动
  • 在 1250.25MHz 下 12kHz 至 20MHz 范围内 RMS 典型值小于 17fs
  • 在 625MHz 下 12kHz 至 20MHz 范围内 RMS 典型值小于 22fs
  • 在 156.25MHz 下 12kHz 至 20MHz 范围内 RMS 最大值小于 60fs
  • 超低相位本底噪声:-164dBc/Hz(156.25MHz下的典型值)
  • 超低传播延迟,最大值小于 575ps
  • 输出偏斜最大值为 15ps(LMK1D2102、LMK1D2104)
  • 输出偏斜最大值为 20ps(LMK1D2106)
  • 器件间偏移 150ps
  • 高摆幅 LVDS(升压模式):当 AMP_SELA、AMP_SELB 悬空时 VOD 典型值为 500mV
  • 可使用 AMP_SELA 和 AMP_SELB 启用/禁用输出组
  • 支持失效防护输入操作
  • 通用输入可接受 LVDS、LVPECL、LVCMOS、HCSL 和 CML 信号电平
  • 提供 LVDS 基准电压 (VAC_REF),适用于容性耦合输入
  • 工业级工作温度范围:-40℃ 至 105℃

应用领域

  • 电信及网络
  • 医疗成像
  • 测试和测量
  • 无线基础设施
  • 专业音频、视频和标牌
