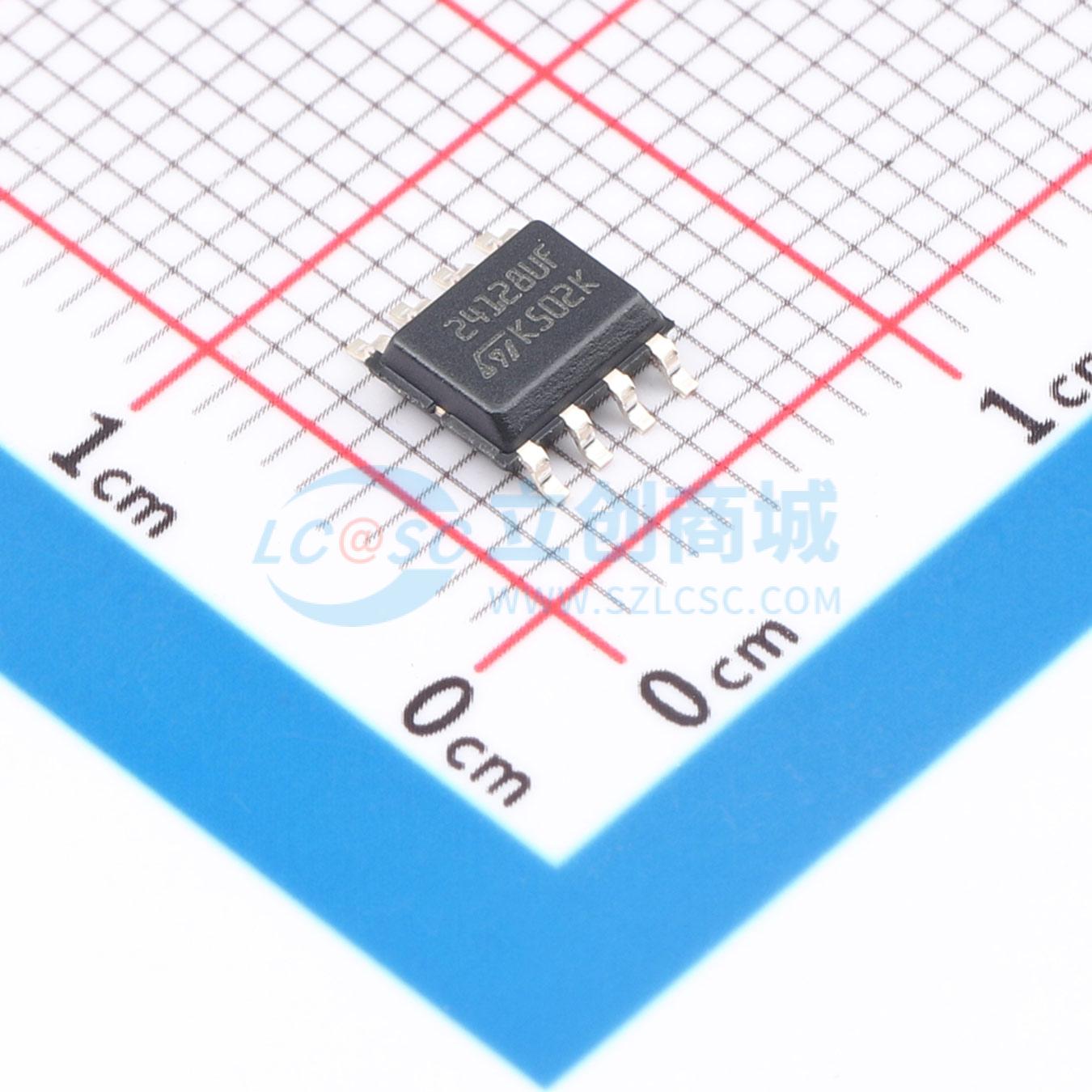

M24128-UFMN6TP实物图

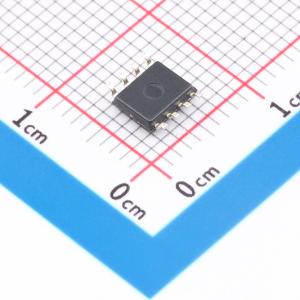

  • M24128-UFMN6TP商品缩略图

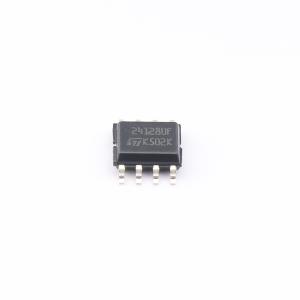

  • M24128-UFMN6TP商品缩略图
  • M24128-UFMN6TP商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

M24128-UFMN6TP

M24128-UFMN6TP

SMT扩展库PCB免费打样
私有库下单最高享92折
商品型号
M24128-UFMN6TP
商品编号
C44989458
商品封装
SO-8​
包装方式
编带
商品毛重
0.194克(g)

商品参数

暂无内容图标

参数完善中

商品概述

M24128-U是一款128-Kbit I²C兼容EEPROM(电可擦可编程存储器),组织形式为16K×8位。它的工作电压范围为1.7V至5.5V,环境温度范围为-40℃至+85℃。该器件包含一个额外的64字节识别页,其中存储有128位(16字节)的工厂编程序列号,出厂时处于只读锁定状态。该序列号在所有同类型串行EEPROM产品中具有性,可作为标识符。

商品特性

  • I²C接口兼容标准模式(100 kHz)、快速模式(400 kHz)和快速模式增强版(1 MHz)
  • 存储器:128-Kbit(16-Kbyte)EEPROM,页大小为64字节
  • 识别页:512位(64字节),出厂时只读锁定
  • UID:128位(16字节)工厂编程序列号
  • 工作电压范围广:1.7V至5.5V
  • 工作温度范围:-40℃至+85℃
  • 性能:增强型ESD和闩锁保护(ESD保护:4 kV HBM),超过400万次写入循环,超过200年数据保留期
  • 高级功能:随机和顺序读取模式;全存储器阵列硬件写保护;字节和页写入时间在5 ms内
  • 封装:SO8N(符合ECOPACK2标准)
  • 串行时钟(SCL):输入信号,用于选通SDA(in)上的数据并输出SDA(out)上的数据
  • 串行数据(SDA):输入/输出,用于数据传入或传出器件;SDA(out)为开漏输出,可与总线上其他开漏或集电极开路信号线与;SDA需连接上拉电阻至VCC
  • 芯片使能(E2、E1、E0):设置7位器件选择码的三个最低有效位;需连接至VCC或VSS,或悬空(悬空时读为低电平)
  • 写控制(WC):防止存储器内容被意外写入;WC为高电平时禁用全存储器写入,为低电平或悬空时启用;WC为高电平时,器件选择和地址字节被确认,但数据字节不被确认
  • VSS:所有信号(包括VCC电源电压)的参考地
  • VCC:操作前需施加有效且稳定的电压(1.7V至5.5V);建议在VCC/VSS封装引脚附近用10至100 nF电容去耦;电压需保持稳定直至指令传输结束(对于写指令,需保持至内部写循环完成)
  • 上电条件:VCC需从0V持续上升至最低工作电压;上电复位(POR)电路防止上电期间意外写入;VCC达到POR阈值前器件不响应任何指令(POR阈值低于最低工作电压);POR阈值通过后器件复位进入待机模式,但需VCC达到有效稳定电压后才可访问
  • 掉电条件:掉电时器件需处于待机模式(解码停止条件后,无内部写循环进行);VCC低于最低工作电压时停止访问;VCC低于POR阈值时停止响应任何指令

应用领域

  • 提升配件识别的可追溯性
  • 增强可维修性
  • 促进消费和工业领域的可持续性,例如数据中心、物流、医疗保健、个人电子产品

数据手册PDF
