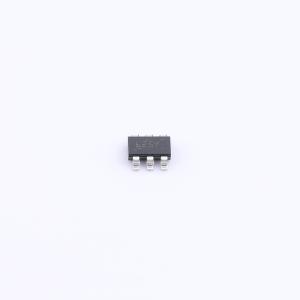

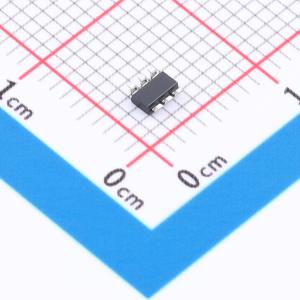

LMR51625YDDCR

降压型 2.5A 4.3V~60V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款宽输入电压、易于使用的同步降压转换器，能够驱动高达 2.5A 或 3.5A 的负载电流。输入范围为 4.3V 至 60V，专为各种工业应用而设计，可对未稳压电源进行功率调节。以 400kHz 或 1.1MHz 的开关频率运行，支持使用相对较小的电感器，以优化设计尺寸。具有脉冲频率调制（PFM 版本），可在轻载时实现高效率；强制脉冲宽度调制（FPWM 版本），可在全负载范围内实现恒定频率和小输出电压纹波。软启动和补偿电路内置，使用时只需最少的外部组件。具有内置保护功能，如逐周期电流限制、打嗝模式短路保护，以及在功耗过大时的热关断功能。
品牌名称: TI(德州仪器)
商品型号: LMR51625YDDCR
商品编号: C44991044
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

	属性	参数值
	同步整流	是
	拓扑结构	降压式
	静态电流(Iq)	29uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；内置LDO稳压器；逐波限流；过流保护；EMI优化(抖频模式)；打嗝限流

商品概述

LMR516x5是一款宽VIN、易用的同步降压转换器，可支持最高2.5A或3.5A的负载电流。凭借4.3V至60V的宽输入范围，该器件设计用于多种工业应用，可从未经调节的电源实现功率调节。LMR516x5工作在400kHz或1.1MHz开关频率，支持使用相对较小的电感器，实现优化的设计尺寸。该器件提供脉冲频率调制（PFM版本）以实现轻负载下的高效率，还提供强制脉冲宽度调制（FPWM版本），可在全负载范围内实现恒定频率和较小的输出电压纹波；软启动和补偿电路均在器件内部集成，可使该器件仅需最少的外部元件即可使用。该器件内置保护功能，包括逐周期限流、打嗝模式短路保护，以及功耗过高时的热关断。

商品特性

支持功能安全设计，有可用文档帮助功能安全系统设计
配置适用于严苛工业应用
4.3V至60V输入电压范围
2.5A或3.5A连续输出电流
低工作静态电流为29μA
最小开关导通时间70ns
支持400kHz和1.1MHz开关频率
具备扩频功能（PFM版本）
结温范围为-40℃至150℃
最大占空比96%
预偏置输出下可单调启动
打嗝模式短路保护
精密使能
电压基准容差±1%
可实现小尺寸设计，易于使用
集成同步整流
内置补偿，易于使用
采用SOT-23封装
引脚兼容封装提供多种选型
提供PFM和强制PWM（FPWM）选项

应用领域

大型家用电器
PLC、DCS和PAC
智能电表
通用宽VIN电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.3V~60V
	输出电压	800mV~30V
	输出电流	2.5A
	开关频率	1.1MHz
	工作温度	-40℃~+150℃@(TJ)
