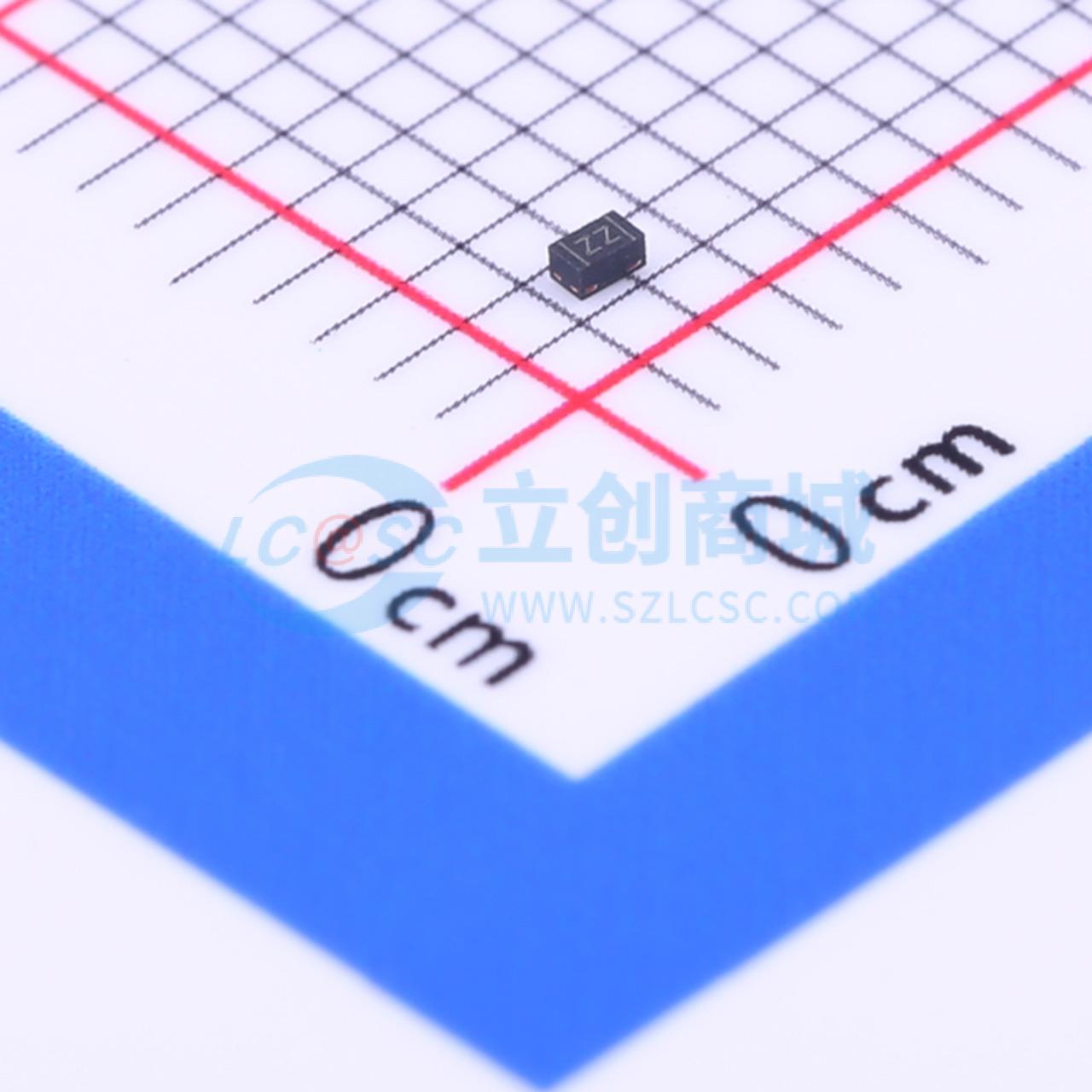

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0F1BL,315
双向ESD 5.5V截止 峰值脉冲电流：2.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 8KV接触, 15KV空隙放电
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5V0F1BL,315
- 商品编号
- C45961
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 2.5A | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF |
商品概述
采用无引脚超小型SOD882表面贴装器件（SMD）塑料封装的飞法双向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD及其他瞬态事件造成的损坏。极低的电容、高ESD最大额定值和超小封装的组合，使该器件非常适合高速数据线保护和天线保护应用。
商品特性
- 单线路双向ESD保护
- 飞法级电容：Cd = 400 fF
- 低ESD钳位电压：30 ns和±8 kV时为30 V
- 极低泄漏电流：|IRM| < 1 nA
- 高达10 kV的ESD保护
- 符合IEC 61000 - 4 - 2；4级（ESD）
应用领域
- 10/100/1000 Mbit/s以太网
- 便携式电子设备
- 火线接口
- 通信系统
- 高速数据线
- 计算机及外设
- 用户识别模块（SIM）卡保护
- 音频和视频设备
- 手机及配件
- 天线保护
