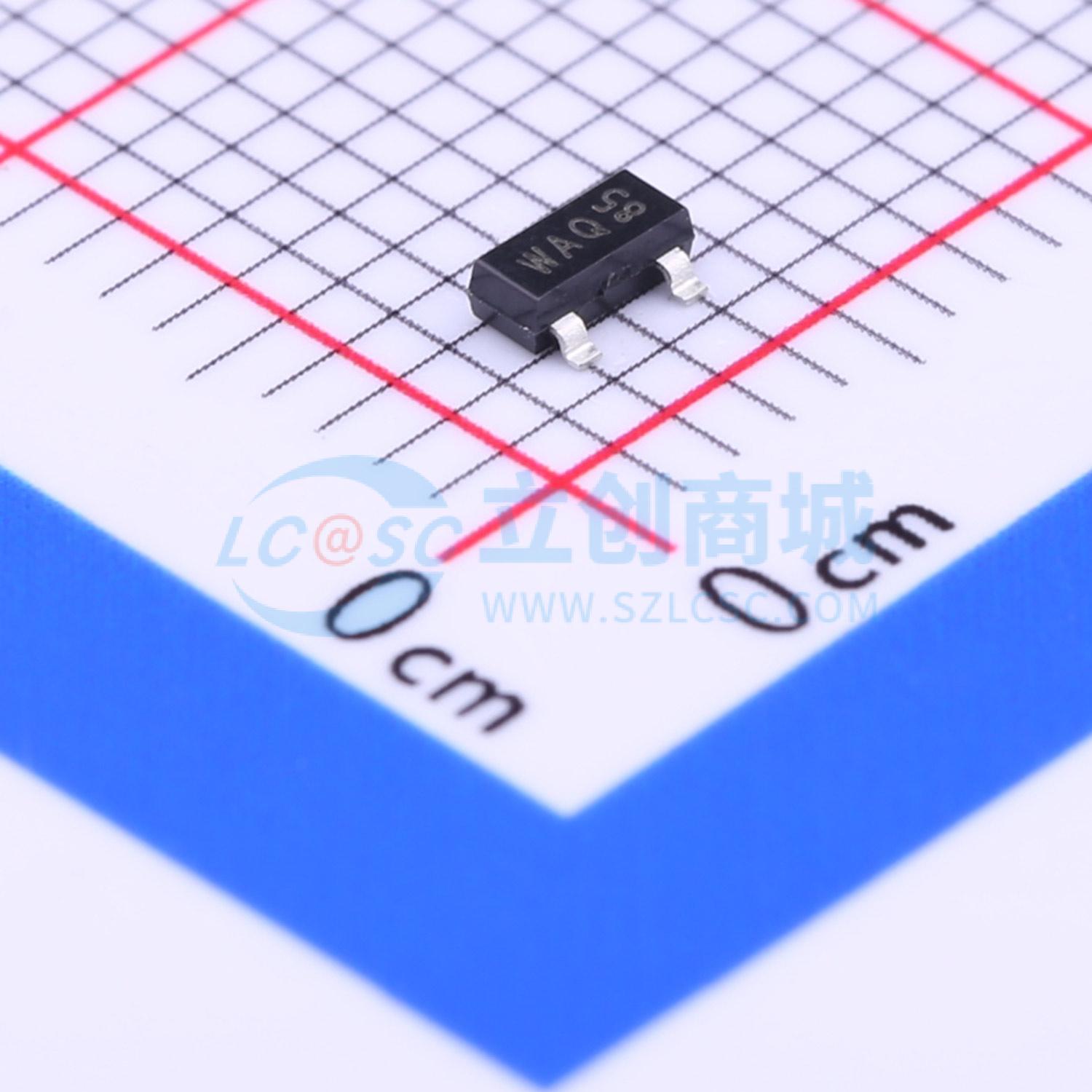

PESD5V0U1UT,215
单向ESD 5V截止 峰值脉冲电流：5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 8KV接触, 15KV空隙放电
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5V0U1UT,215
- 商品编号
- C47320
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 21V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 80W | |
| 击穿电压(VBR) | 7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
采用SOT23（TO - 236AB）小型贴片塑料封装的超低电容静电放电（ESD）保护二极管，旨在保护一条高速数据线免受ESD及其他瞬态现象造成的损坏。
商品特性
- 单线路单向ESD保护
- ESD保护能力>23 kV
- 超低二极管电容：Cd = 0.6 pF
- 符合IEC 61000 - 4 - 2标准；4级（ESD）
- 最大脉冲峰值功率：PPP高达200 W
- 符合IEC 61000 - 4 - 5标准；（浪涌）
- 低钳位电压
应用领域
- 10/100/1000以太网
- 局域网（LAN）设备
- 火线接口
- 计算机及外设
- 通信系统
- 高速数据线
