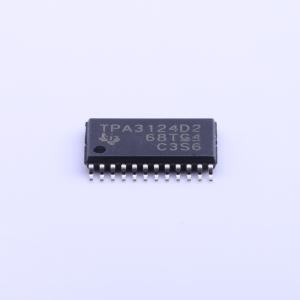

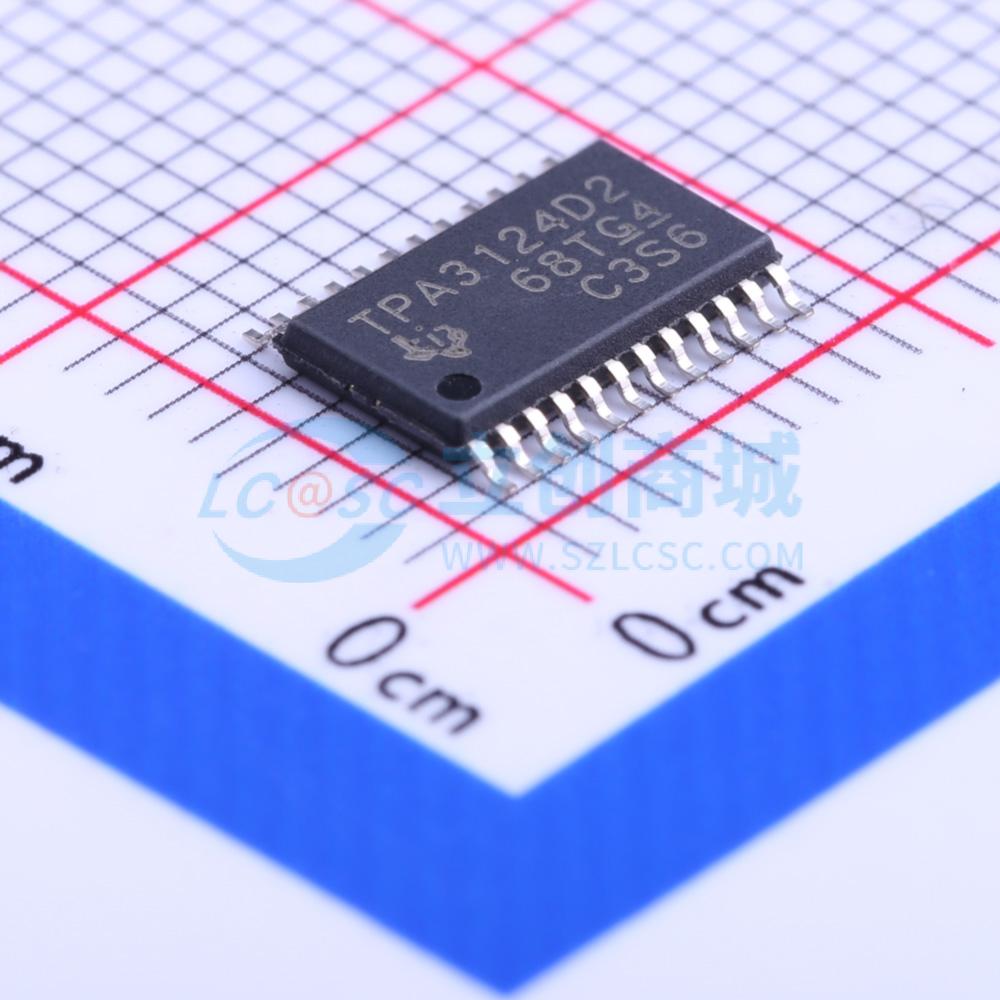

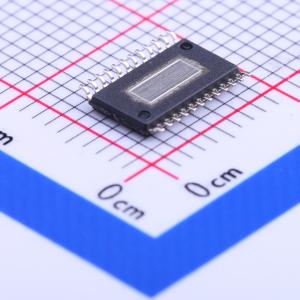

TPA3124D2PWPR

15W立体声D类音频功率放大器

描述: TPA3124D2 具有单端输出、快速静音功能的 15W 立体声、30W 单声道、10V 至 26V、模拟输入 D 级音频放大器
品牌名称: TI(德州仪器)
商品型号: TPA3124D2PWPR
商品编号: C46071
商品封装: HTSSOP-24
包装方式: 编带
商品毛重: 0.168克(g)

商品参数

商品概述

TPA3124D2是一款15 W（每通道）的高效D类音频功率放大器，适用于单端配置下驱动立体声扬声器，或桥接负载配置下驱动单声道扬声器。TPA3124D2可驱动低至4 Ω的立体声扬声器。播放音乐时，TPA3124D2的高效率使其无需外部散热片。放大器的增益由两个增益选择引脚控制。增益选择为20 dB、26 dB、32 dB和36 dB。专利的启动和关断序列可在无需额外电路的情况下，将扬声器中的噗声降至最低。这些器件内置有限的ESD保护。在存储或处理期间，应将引脚短接在一起，或将器件置于导电泡沫中，以防止MOS栅极受到静电损坏。

商品特性

24 V电源供电，8 Ω负载下每通道输出10 W
22 V电源供电，4 Ω负载下每通道输出15 W
22 V电源供电，8 Ω负载下每通道输出30 W
工作电压范围为10 V至26 V
可由+24 V LCD背光电源供电
高效D类操作，无需散热片
四种可选的固定增益设置
内部振荡器（无需外部组件）
单端模拟输入
具备自动恢复功能的热保护和短路保护
节省空间的24引脚TSSOP表面贴装封装
先进的关机噗声抑制

应用领域

平板电视
DLP电视
CRT电视
有源扬声器

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	30Wx1@8Ω；15Wx2@4Ω
	工作电压	10V~26V
	总谐波失真+噪声(THD+N)	0.04%

	属性	参数值
	静态电流(Iq)	30mA
	工作温度	-40℃~+85℃
	信噪比	-92dB
	输入类型	单端
	电源纹波抑制比(PSRR)	-52dB
	输入通道数	2个单端输入
