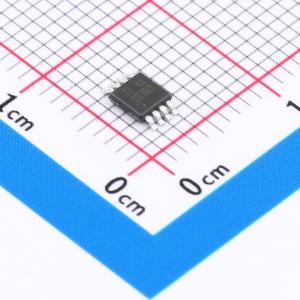

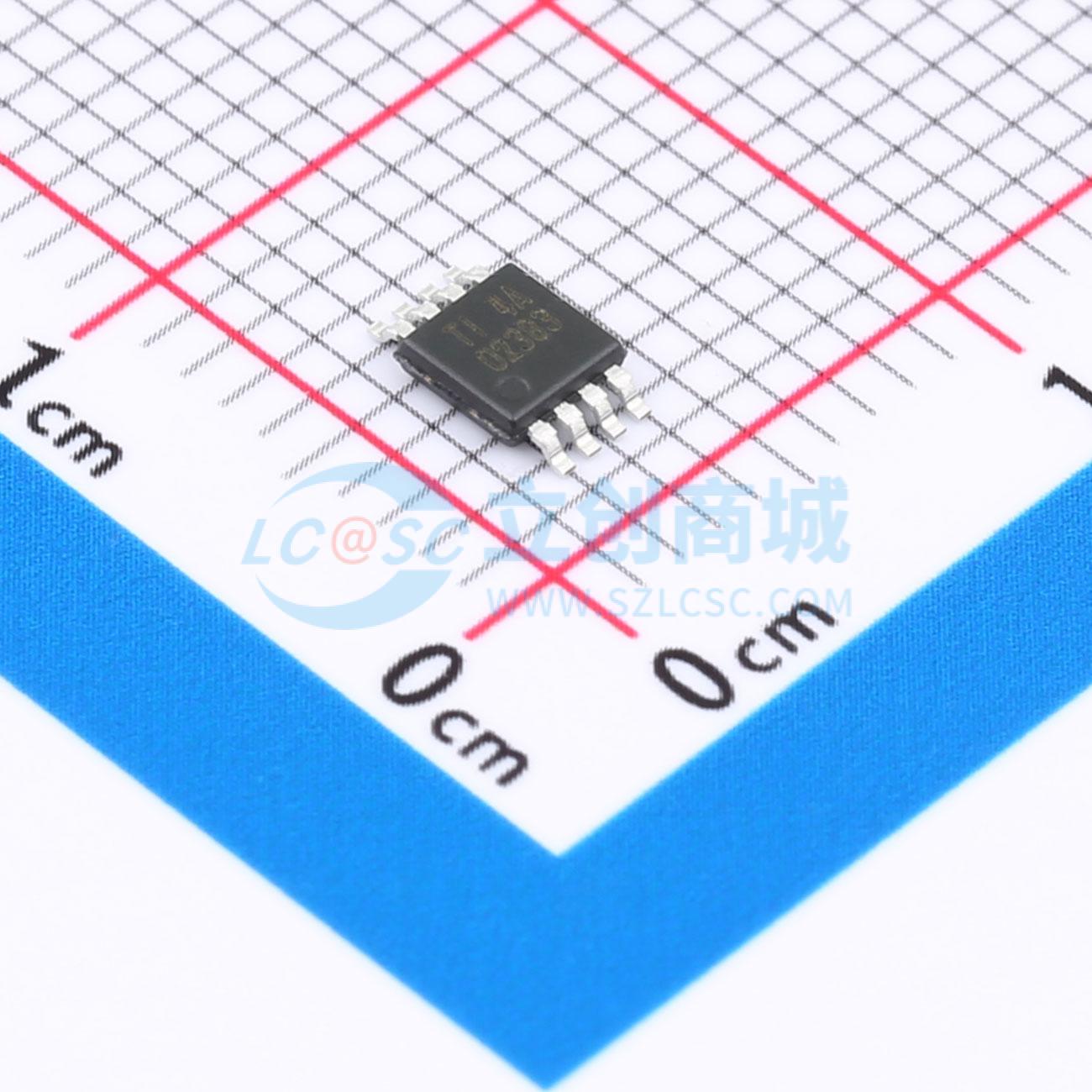

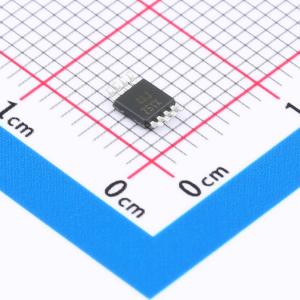

温馨提醒：图片仅供参考，商品以实物为准
OPA2383DGKR
OPA2383DGKR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2383DGKR
- 商品编号
- C44802497
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 2 | |
| 单电源电压 | 1.7V~5.5V | |
| 输入失调电压(Vos) | 400nV | |
| 输入失调电压温漂(Vos TC) | 4nV/℃ | |
| 增益带宽积(GBW) | 2.5MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 1V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 135dB | |
| 输入电压噪声密度(eN) | 32nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 10pA | |
| 静态电流(Iq) | 65uA | |
| 输出电流 | 28mA | |
| 输入失调电流(Ios) | 20pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | EMI滤波/RF抑制；零漂移/自动稳零 |
商品概述
OPA383、OPA2383和OPA4383（OPAx383）是精密放大器系列。采用零漂移技术，OPAx383的失调电压和失调漂移可实现长期稳定性。OPAx383静态电流为65μA，可实现2.5MHz带宽、32nV/√Hz宽带噪声，以及650nVPP的1/f噪声。这些规格对于在16位至24位模数转换器（ADC）中实现极高精度且线性度不下降至关重要。OPAx383的偏置电流在整个温度范围内保持平坦，因此在高输入阻抗应用中，温度变化时几乎不需要校准。所有型号器件的额定工作温度范围为工业温度范围-40℃至+125℃。
商品特性
- 超低失调电压:最大±5μV
- 零漂移:±0.025μV/℃
- 低输入偏置电流:最大62pA
- 低噪声:1kHz时为32nV/√Hz
- 无1/f噪声:0.1Hz至10Hz下为650nVPP
- 共模输入范围超出电源轨±100mV
- 增益带宽:2.5MHz
- 每个放大器的静态电流:65μA
- 单电源供电:1.7V至5.5V
- 双电源供电:±0.85V至±2.75V
- 输入具有EMI和RFI滤波功能
应用领域
- 电子温度计
- 衡器
- 温度变送器
- 呼吸机
- 数据采集（DAQ）
- 半导体测试
- 实验室和现场仪器仪表
- 商用网络和服务器 PSU
- 模拟输入模块
- 压力变送器
