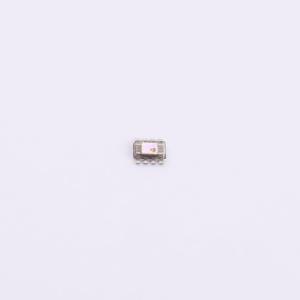

OPT4041DTSR

OPT4041是一款用于测量两个独立通道中可见光强度的光/数传感器（单芯片照度计）。ALS通道的光谱响应与人眼视觉响应紧密匹配，WB通道光谱响应宽，测量宽光谱。ALS通道上专门设计的滤波器可去除常见光源中的近红外成分，以测量准确光强度。OPT4041具有半对数输出和二进制对数满量程照度范围，每个范围内都有高度线性响应。可见光通道提供9个二进制照度范围，可测量范围为585μlux至157klux，具有28位有效动态范围。宽带通道提供7个照度范围，可测量范围为192.3pW/cm²至12.91mW/cm²，具有26位有效动态范围。内置自动范围选择逻辑可根据照度级别动态调整器件增益设置，无需用户输入即可在各种条件下提供出色分辨率。

OPT4041在两个通道上均配备工程光学滤波器，可提供强大的带外抑制。可见光通道上强大的红外抑制能力有助于在所有光源下保持较高的照度精度，尤其是将传感器置于深色玻璃下时。WB通道提供宽光谱响应，有助于测量各种光谱成分，包括850nm和940nm的NIR波长。

OPT4041设计用于需要照度级别检测以增强用户体验的系统，该器件通常使用不起眼的人眼匹配和近红外抑制功能来取代低精度光电二极管、光敏电阻器和其他环境光传感器。

OPT4041器件可通过12个步骤配置为以每通道600μs到800ms的光转换时间运行，从而能够根据应用需要提供系统灵活性。转换时间包括光采集时间和模数转换器(ADC)转换时间。测量分辨率由光强度和采集时间的组合决定，能够有效地测量低至585μlux的光强度变化。

数字操作可灵活用于系统集成。测量可以是连续的，也可以通过寄存器写入或硬件引脚单次触发。此器件提供了阈值检测逻辑，允许处理器进入睡眠状态，直到传感器检测到适当的唤醒事件并通过中断引脚进行报告。

该传感器通过兼容I²C和SMBus的双线制串行接口报告表示照度级别的数字输出。输出寄存器上的内部先入先出(FIFO)可用于以较慢的速度从传感器读取测量值，同时仍保留器件捕获的所有数据。OPT4041还支持I²C突发模式，从而以更小的I²C开销帮助主机从FIFO读取数据。

OPT4041兼具低功耗和低电源电压功能，可延长电池供电系统的电池寿命。

• 通过高速I²C接口实现高精度、高速光/数转换
• 可见光通道：
• 精密光学滤波，可与人眼紧密匹配，具有出色的近红外(IR)阻隔能力
• 28位有效动态范围：585μlux至157klux
• 宽带通道：
• 可响应包括NIR在内的各种波长
• 26位有效动态范围：192.3pW/cm²至12.91mW/cm²
• 半对数输出：
• 9（可见光通道）和7（WB通道）二进制对数满量程照度范围
• 每个范围内都有高度线性响应
• 内置自动满量程照度范围选择逻辑，可根据输入光条件切换测量范围，从而始终具有出色的分辨率
• 12个可配置转换时间：
• 每通道600μs至800ms，适用于高速和高精度应用
• 针对硬件同步触发和中断的外部引脚中断
• 带I²C突发读出的输出寄存器的内部FIFO
• 低工作电流：30μA
• 具有超低待机功耗：2μA
• 工作温度范围：-40°C至+85°C
• 宽电源电压范围：1.6V至3.6V
• 可耐受5.5V电压的I/O引脚
• 可选择的I²C地址
• 小巧的外形：
• 2.1mm × 1.9mm × 0.6mm SOT - 5X3封装

• IP网络摄像机
• 可视门铃
• 模拟安防摄像机
• 门窗传感器
