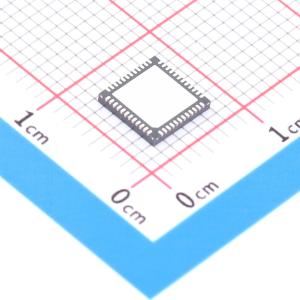

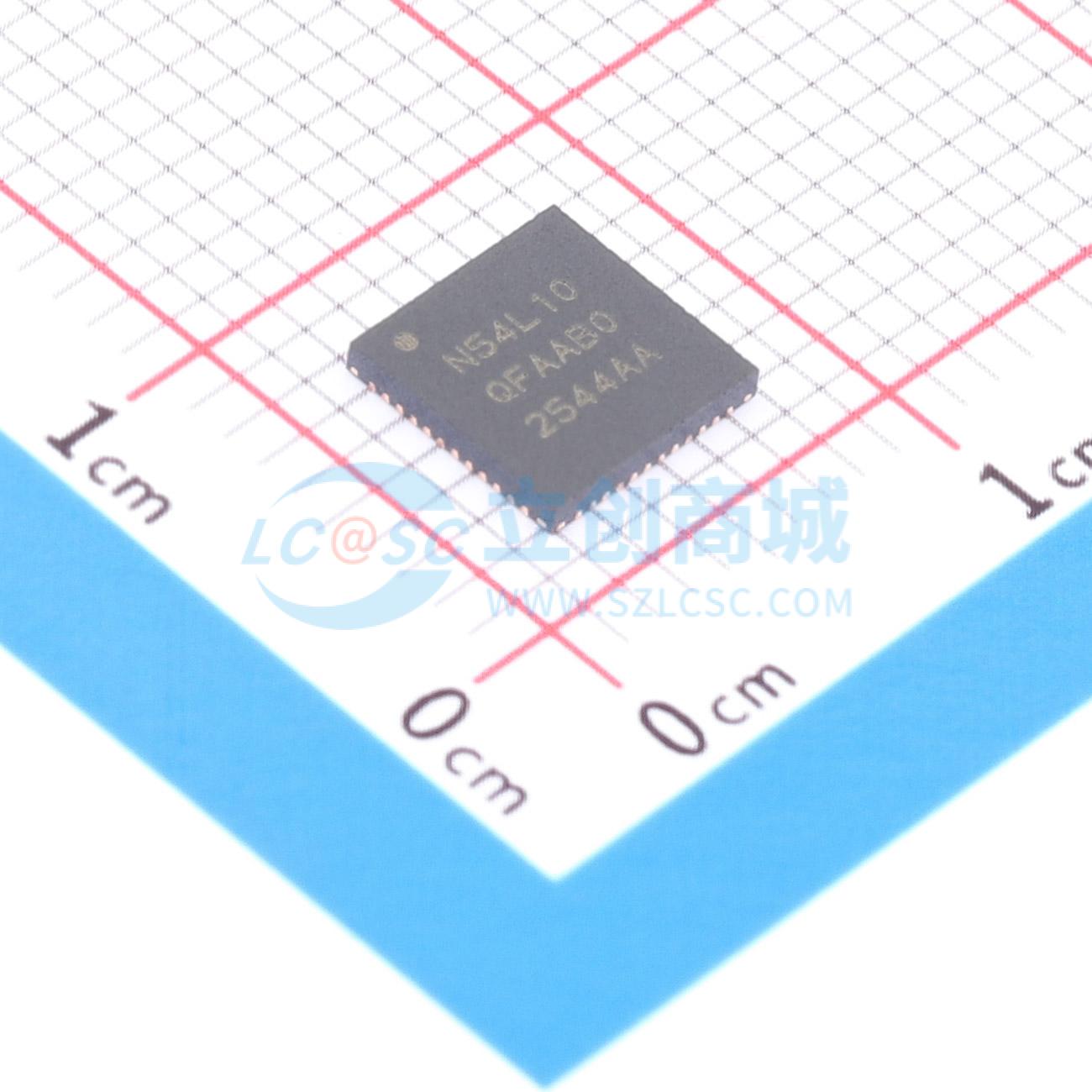

NRF54L10-QFAA-R7
超低功耗多协议2.4 GHz无线系统级芯片，集成Arm Cortex-M33处理器和可扩展内存配置
- 品牌名称
- NORDIC
- 商品型号
- NRF54L10-QFAA-R7
- 商品编号
- C44800139
- 商品封装
- VFQFN-48
- 包装方式
- 编带
- 商品毛重
- 0.7136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M系列 | |
| CPU最大主频 | 128MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 1012KB | |
| 程序存储器类型 | RAM |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 192KB | |
| ADC(位数) | 14bit | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.7V~3.6V | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | - |
商品概述
nRF54L15、nRF54L10 和 nRF54L05 是 nRF54L 系列的一部分。该系列中的所有无线片上系统选项均集成了超低功耗、多协议 2.4 GHz 无线电，以及具备 128 MHz Arm Cortex-M33 处理器的微控制器单元功能。nRF54L15、nRF54L10 和 nRF54L05 构成了一套灵活的片上系统，通过扩展的外设集和可扩展的存储器配置，能够支持多种产品类别。Nordic Semiconductor 的专有技术，例如低泄漏 RAM 和先进的多协议无线电设计，实现了超低功耗，有助于减小电池尺寸或延长使用寿命。nRF54L 系列片上系统设计注重多功能性，适用于广泛的应用领域。多协议 2.4 GHz 无线电支持蓝牙低功耗，其可选功能包括蓝牙核心规范 6.0 中引入的信道探测，以及支持 Thread、Matter 和 Zigbee 等标准的 IEEE 802.15.4-2020，还有一个支持高达 4 Mbps 以实现更高吞吐量的专有 2.4 GHz 模式。这些器件集成了无线微控制器中常见的外设，使得许多产品可以单芯片实现。集成的 RISC-V 协处理器进一步减少了对额外集成电路的需求。nRF54L15、nRF54L10 和 nRF54L05 提供一系列存储器与封装配置，包括引脚兼容的 QFN 封装，能够针对不同的应用需求实现成本优化和灵活设计。
商品特性
- 128 MHz Arm Cortex-M33 处理器
- 可扩展的存储器配置：非易失性存储器从 500 KB 至 1524 KB，RAM 从 96 KB 至 256 KB
- 支持蓝牙低功耗、IEEE 802.15.4-2020 和 2.4 GHz 专有模式（高达 4 Mbps）的多协议 2.4 GHz 无线电
- 五个串行接口（SPI/TWI/UART），包括高速支持
- 扩展的接口、外设和定时器集，包括在系统关闭模式下可用的全局实时时钟、14 位模数转换器、I2S、脉冲密度调制、近场通信、脉宽调制和正交解码器
- 128 MHz RISC-V 协处理器
- 高级安全性，包括 TrustZone 隔离、篡改检测以及具备侧信道泄漏保护的加密引擎
- 超紧凑芯片级封装和 QFN 封装
- 蓝牙低功耗：LE 2M、LE 1M、LE Coded、信道探测
- IEEE 802.15.4-2020 – 250 kbps，支持 Matter、Thread、Zigbee
- 2.4 GHz 专有高斯频移键控：4 Mbps、2 Mbps、1 Mbps
- 单端天线输出（片内巴伦）
- 128 位 AES/ECB/CCM/AAR 协处理器
- 可配置发射功率，步进为 1 dBm，范围从 -10 dBm 至最大值
- 浮点单元、数字信号处理、存储器保护单元、TrustZone
- 调试 – 串行线调试、嵌入式跟踪宏单元、仪器化跟踪宏单元、数据观察点与跟踪、交叉触发接口、跟踪端口接口单元
- 非易失性存储器（阻变随机存取存储器）500 KB 至 1524 KB
- RAM 96 KB 至 256 KB
- 128 MHz RISC-V 协处理器
- 串行四线外设接口可作为协处理器的软外设使用
- 五个功能齐全的串行接口，支持 EasyDMA，兼容 I2C、SPI 控制器/从机以及 UART
- 一个高速 SPI，高达 32 MHz；四个 SPI，高达 8 MHz
- 四个 TWI，高达 400 kHz，兼容 I2C
- 一个高速 UART，高达 4 Mbps；四个 UART，高达 1 Mbps
- 逐次逼近型模数转换器，具有八个可编程增益通道：14 位精度下 31.25 ksps，12 位精度下 250 ksps，10 位精度下高达 2 Msps
- 全局实时时钟可在系统关闭模式下运行，并实现共享系统定时器
- 近场通信 A 类侦听设备
- 脉冲密度调制接口
- I2S 双通道集成电路内置音频接口
- 三个脉宽调制器四通道单元，具备自主波形生成功能
- 两个正交解码器
- 两个独立的看门狗定时器，分别用于安全和非安全上下文
- 七个具有计数器模式的 32 位定时器
- 温度传感器
- 比较器和低功耗比较器，支持从系统关闭模式唤醒
- 最多 35 个通用输入输出引脚
- 64 MHz 和 8 MHz 端口
- 单电感直流/直流转换器
- 单 32 MHz 晶体振荡器
- 可选 32.768 kHz 晶体
- Arm TrustZone、信任根、安全启动、安全存储
- 安全组件 – 加密引擎、密钥管理单元
- 物理保护 – 篡改检测器、毛刺检测器、侧信道保护
- 最大发射功率（芯片级封装/QFN）– 8 dBm/7 dBm
- 1 Mbps 蓝牙低功耗的接收灵敏度 – -96 dBm
- IEEE 802.15.4 的接收灵敏度 – -102 dBm
- 从非易失性存储器执行时的 EEMBC CoreMark 分数 – 503 CoreMark，3.93 CoreMark/MHz
- 电源和通用输入输出电压 – 1.7 V ~ 3.6 V
- 工作温度 – -40°C ~ +105°C
- 所有型号的封装：QFN40，24 个通用输入输出引脚，5.0×5.0 mm，0.4 mm 间距；QFN48，31 个通用输入输出引脚，6.0×6.0 mm，0.4 mm 间距；QFN52，35 个通用输入输出引脚，6.0×6.0 mm，0.4 mm 间距
- nRF54L15 的封装：芯片级封装 47，32 个通用输入输出引脚，2.4×2.2 mm，0.3 mm 间距
