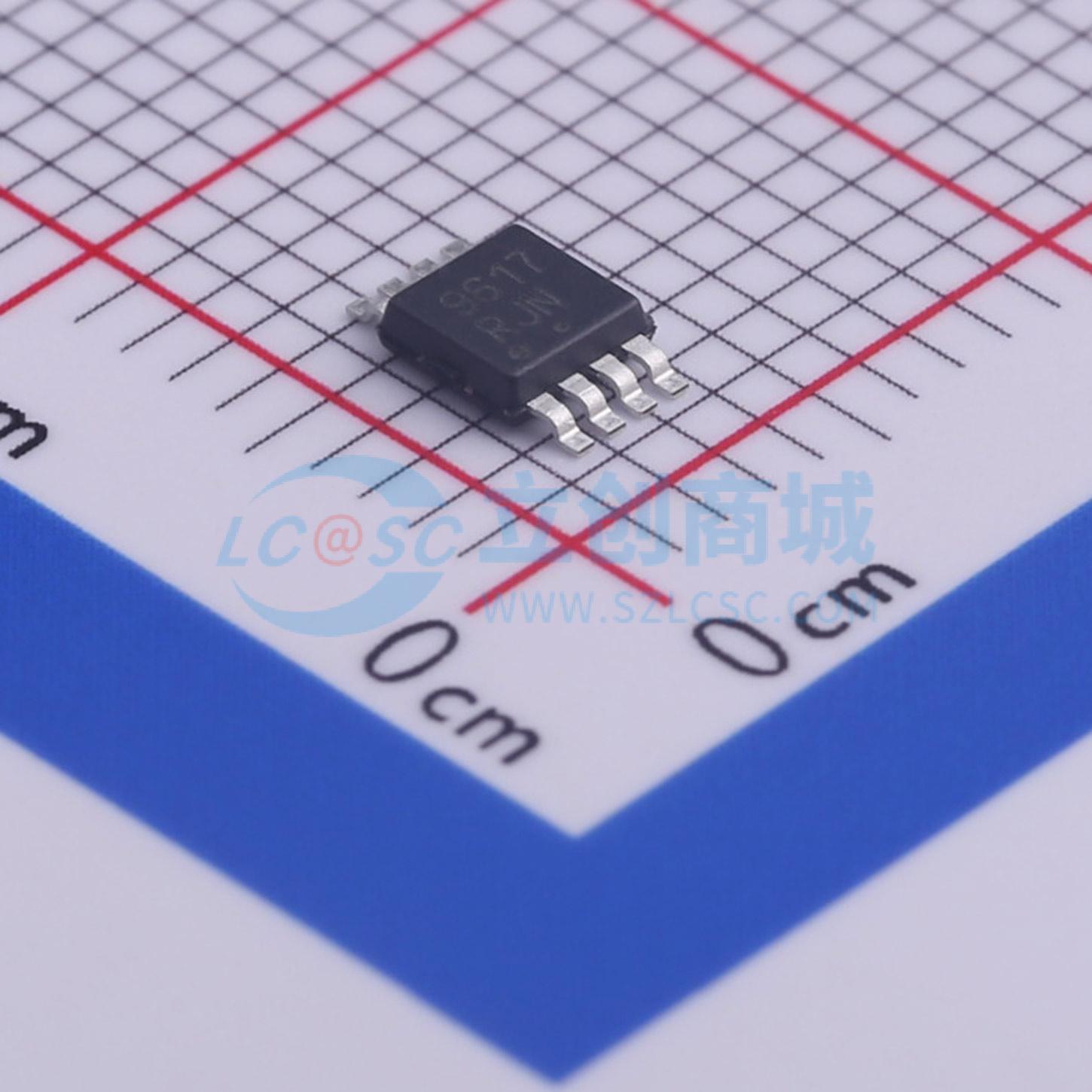

PCA9617ADMR2G
PCA9617A 电平转换 I2C 总线中继器
- 描述
- PCA9617A 是一个 I2C 总线中继器，提供低电压 (0.8 V 至 5.5 V) 和高电压 (2.2 V 至 5.5 V) 之间的电平转换。
- 品牌名称
- onsemi(安森美)
- 商品型号
- PCA9617ADMR2G
- 商品编号
- C463890
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号缓冲器/中继器/分配器 | |
| 类型 | 中继器 | |
| 输入类型 | 2线式总线 | |
| 输出类型 | 2线式总线 | |
| 工作电压 | 2.2V~5.5V；800mV~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 2 | |
| 延迟时间 | 46ns | |
| 输入电容 | 10pF | |
| 工作温度 | -55℃~+125℃ |
商品概述
PCA9617A 是一种 I2C 总线中继器，可在低电压（0.8V 至 5.5V）和高电压（2.2V 至 5.5V）之间提供电平转换，适用于快速模式加（Fm+）I2C 总线或 SMBus 应用。在进行电平转换的同时，它保留了 I2C 总线系统的所有工作模式和特性，并通过为数据（SDA）和时钟（SCL）线提供双向缓冲来扩展 I2C 总线，从而在 1MHz 下支持两个 540pF 的总线，或在较低速度下支持高达 4000pF 的总线。使用 PCA9617A 可使系统设计者能够将总线的两部分在电压和电容上隔离开来。当 PCA9617A 断电时，SDA 和 SCL 引脚具有过压保护并且处于高阻态。
2.2V 至 5.5V 的 B 端口驱动器具有静态电平偏移，而可调电压的 A 端口驱动器消除了静态偏移电压。这使得 B 端口上的低电平几乎转换成 A 端口上的 0V 低电平，从而适应较低电压逻辑的小电压摆幅。B 端口 PCA9617A I/O 驱动器的静态偏移设计防止它们连接到其他总线缓冲器的静态或递增偏移。然而，两个或多个 PCA9617A 的 A 端口可以连接在一起，以允许形成以 A 端口为公共总线的星形拓扑结构，并且 A 端口可以直接连接到任何具有静态或递增偏移输出的其他缓冲器。多个 PCA9617A 可以 A 端口对 B 端口串联连接，而不会产生偏移电压累积，只需考虑飞行时间延迟。
除非 VCC(A) 超过 0.8V 且 VCC(B) 超过 2.2V，否则 PCA9617A 驱动器不会启用。EN 引脚参考 VCC(B)，也可以在系统控制下用于开启和关闭驱动器。需要注意的是，在总线空闲时才能改变使能引脚的状态。
