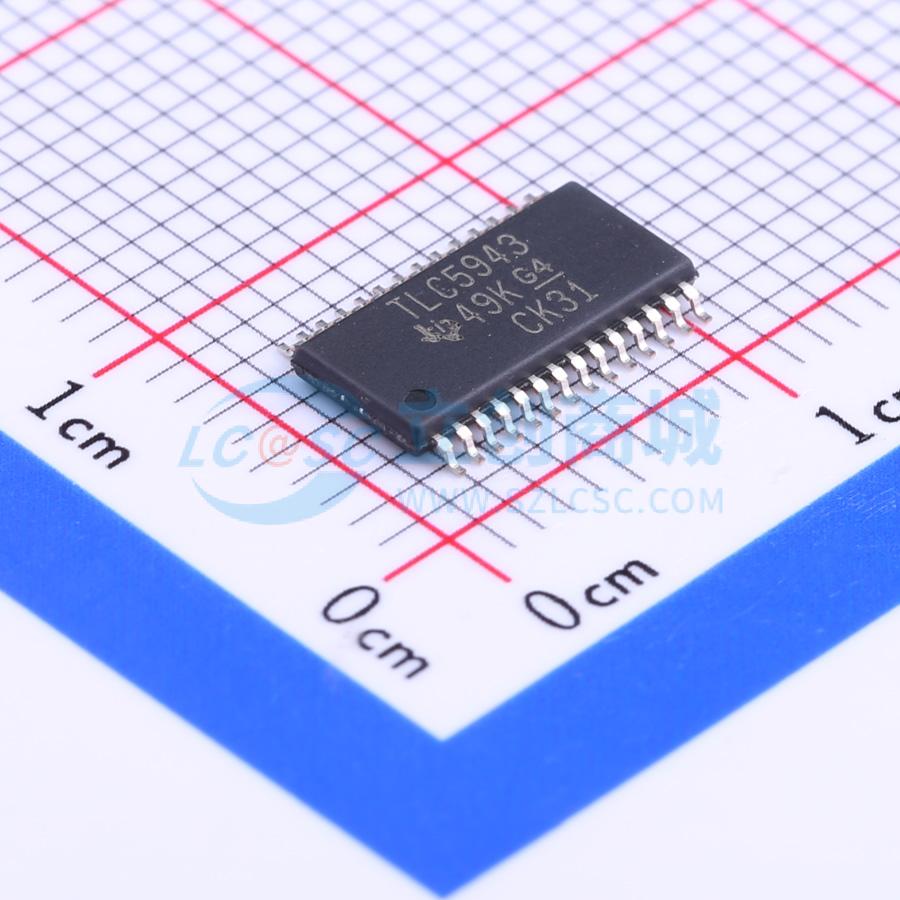

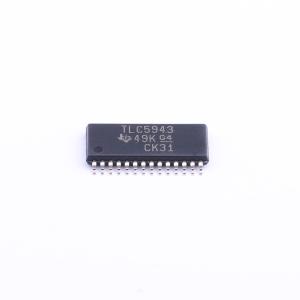

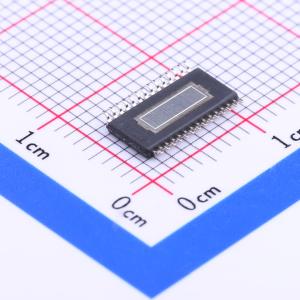

TLC5943PWP

TLC5943是一款16通道恒流灌电流驱动器。每个通道均可通过由灰度（GS）数据控制的65,536级增强频谱脉冲宽度调制（PWM）进行单独调节。所有输出驱动器均可通过由亮度控制（BC）数据控制的128级恒定灌电流进行相同值的调节。GS数据和BC数据均可通过串行接口端口写入。所有16个通道的最大电流值可通过单个外部电阻设置。 TLC5943具备两个用于LED开路检测（LOD）的错误检测电路和一个热错误标志（TEF）。LOD可在显示期间检测LED断路、断开以及LED对地短路情况。TEF指示过热状态；当设置TEF时，所有输出驱动器将关闭。当清除TEF时，所有输出驱动器将重新启动。

• 16通道恒流灌电流输出
• 50 mA驱动能力（恒流灌电流）
• 16位（65,536级）增强频谱（ES）PWM灰度控制
• 7位（128级）全局亮度控制，可对所有通道的灌电流进行调节
• LED电源电压高达17 V
• VCC = 3.0 V至5.5 V
• 恒流精度：通道间±1.5%，器件间±3%
• CMOS电平输入/输出
• 30 MHz数据传输速率
• 33 MHz灰度控制时钟
• 自动显示重复
• 自动数据刷新
• 连续基本LED开路检测（LOD）：在显示期间检测LED开路和LED对地短路
• 热关断（TSD）：高温条件下自动关断，常温下重新启动
• 可读错误信息：LED开路检测（LOD）、热错误标志（TEF）
• 降噪：4通道分组延迟以防止浪涌电流
• 工作温度：-40℃至85℃

• 单色、多色、全彩LED显示屏
• LED招牌
• 显示器背光源
