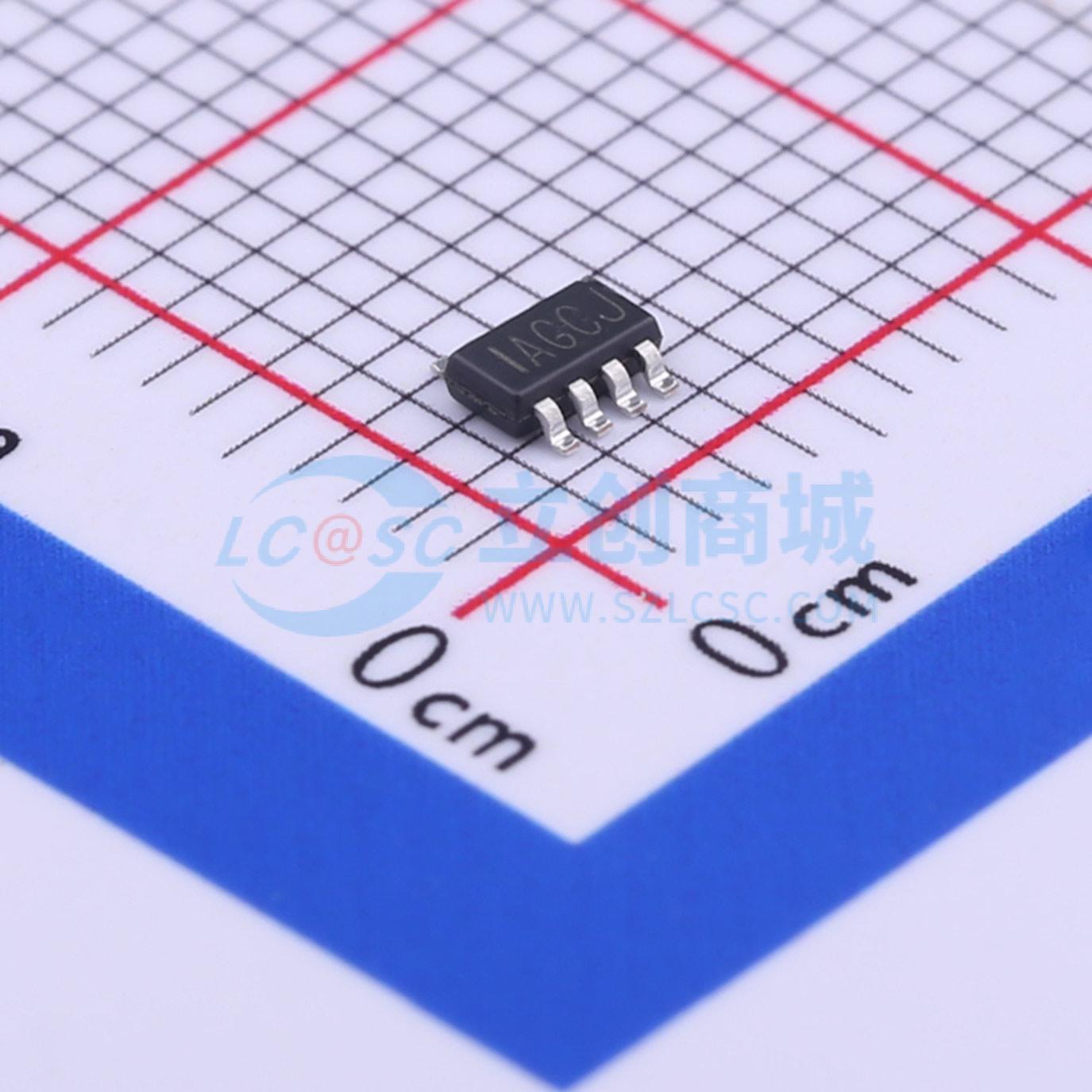

温馨提醒：图片仅供参考，商品以实物为准
MP2315GJ-Z
高效率3A 24V 500kHz同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MP2315是一款高频同步整流降压开关模式转换器,内置内部功率MOSFET。它提供了一个非常紧凑的解决方案,可在宽输入电压范围内实现3A连续输出电流,具有出色的负载和线路调节性能。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2315GJ-Z
- 商品编号
- C45889
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~24V | |
| 输出电压 | 800mV~22.8V | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品概述
MP2315是一款高频同步整流降压开关模式转换器，内置功率MOSFET。它提供了一个非常紧凑的解决方案，可在宽输入电源范围内实现3A连续输出电流，并具有出色的负载和线性调节能力。MP2315具有同步模式操作，可在输出电流负载范围内实现更高的效率。 电流模式操作可提供快速瞬态响应，并易于实现环路稳定。 全面的保护功能包括过流保护（OCP）和热关断。 MP2315所需的标准外部元件数量极少，且采用节省空间的8引脚TSOT23封装。
商品特性
- 4.5V至24V宽工作输入范围
- 3A负载电流
- 90mΩ/40mΩ低导通电阻（Rds(on)）内部功率MOSFET
- 低静态电流
- 高效同步模式操作
- 固定500kHz开关频率
- 200kHz至2MHz外部时钟频率同步
- 自动振幅调制（AAM）节能模式
- 内部软启动
- 过流保护（OCP）和打嗝模式
- 热关断
- 输出电压可从0.8V调节
- 采用8引脚TSOT-23封装
应用领域
- 笔记本电脑系统和I/O电源
- 数字机顶盒
- 平板电视和显示器
