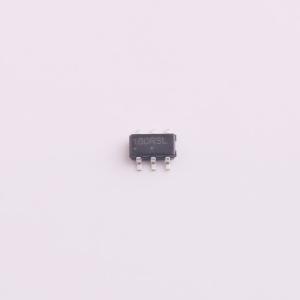

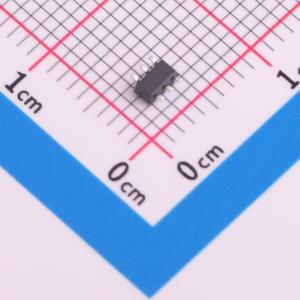

NCP308SN180T1G

NCP308微处理器监控产品系列旨在当SENSE引脚电压降至VIT以下，或手动复位输入（MR）被拉低时，发出复位（RESET）信号。在MR和SENSE电压均恢复到各自阈值以上后，RESET输出将在可编程的延迟时间内保持有效。该系列提供多种电压阈值和复位延迟时间选项，适用于广泛的应用场景。 复位阈值电压可由工厂预设为0.82 V至3.3 V或4.4 V至5.0 V，而NCP308XXADJ可通过外部电阻分压器监控低至0.405 V的任意电压。 RESET输出通常连接到微处理器的复位控制引脚。对于漏极开路输出版本，当RESET无效时，必须使用上拉电阻将该线路拉高。一旦VDD超过VDD(min)，RESET输出即有效，该电压远低于大多数微处理器的工作电压范围。只要SENSE高于其阈值（VIT）且手动复位输入（MR）为逻辑高电平，RESET就保持高电平。如果SENSE降至VIT以下或MR被拉低，则RESET有效。 一旦MR再次变为逻辑高电平且SENSE高于（VIT + VHYS），RESET引脚将在延迟时间（tD）后进入高阻抗状态。RESET的漏极开路结构允许微处理器的复位信号电压高于VDD（最高可达5.5 V）。由于RESET线路存在有限阻抗，上拉电阻应不小于10 kΩ。 SENSE输入应直接连接到被监控电压。如果该引脚电压降至VIT以下，则RESET有效。比较器内置迟滞功能，可防止复位操作不稳定。在SENSE输入上连接一个1 nF至10 nF的旁路电容，以降低其对瞬态和布局寄生效应的敏感度，这是一种良好的做法。 如图12所示电路，NCP308XXADJ可用于监控低至0.405 V的任意电压轨。新的VIT'可通过R1和R2组成的电阻分压器网络得出： VIT' = ((R1 / R2) + 1) × VIT

• 宽电源电压范围1.6至5.5 V
• 极低静态电流1.6 μA
• 适用于标准电压轨的固定阈值电压版本，包括0.9 V、1.2 V、1.25 V、1.5 V、1.8 V、1.9 V、2.5 V、2.8 V、3.0 V、3.3 V、5.0 V
• 低阈值电压可调版本，最低0.405 V
• 高阈值电压精度：典型值0.31%
• 支持手动复位输入（MR）
• 漏极开路RESET输出（可按需提供推挽输出）
• 灵活的延迟时间可编程性：1.25 ms至10 s
• 温度范围：-40℃至+125℃
• 小型TSOP - 6和WDFN6 2 x 2 mm无铅封装
• 适用于汽车及其他有独特产地和控制变更要求的应用的NCV前缀；符合AEC - Q100标准且具备PPAP能力
• 这些是无铅器件

• DSP或微控制器应用
• 笔记本电脑/台式电脑
• 个人数字助理/手持产品
• 便携式/电池供电产品
• FPGA/ASIC应用
