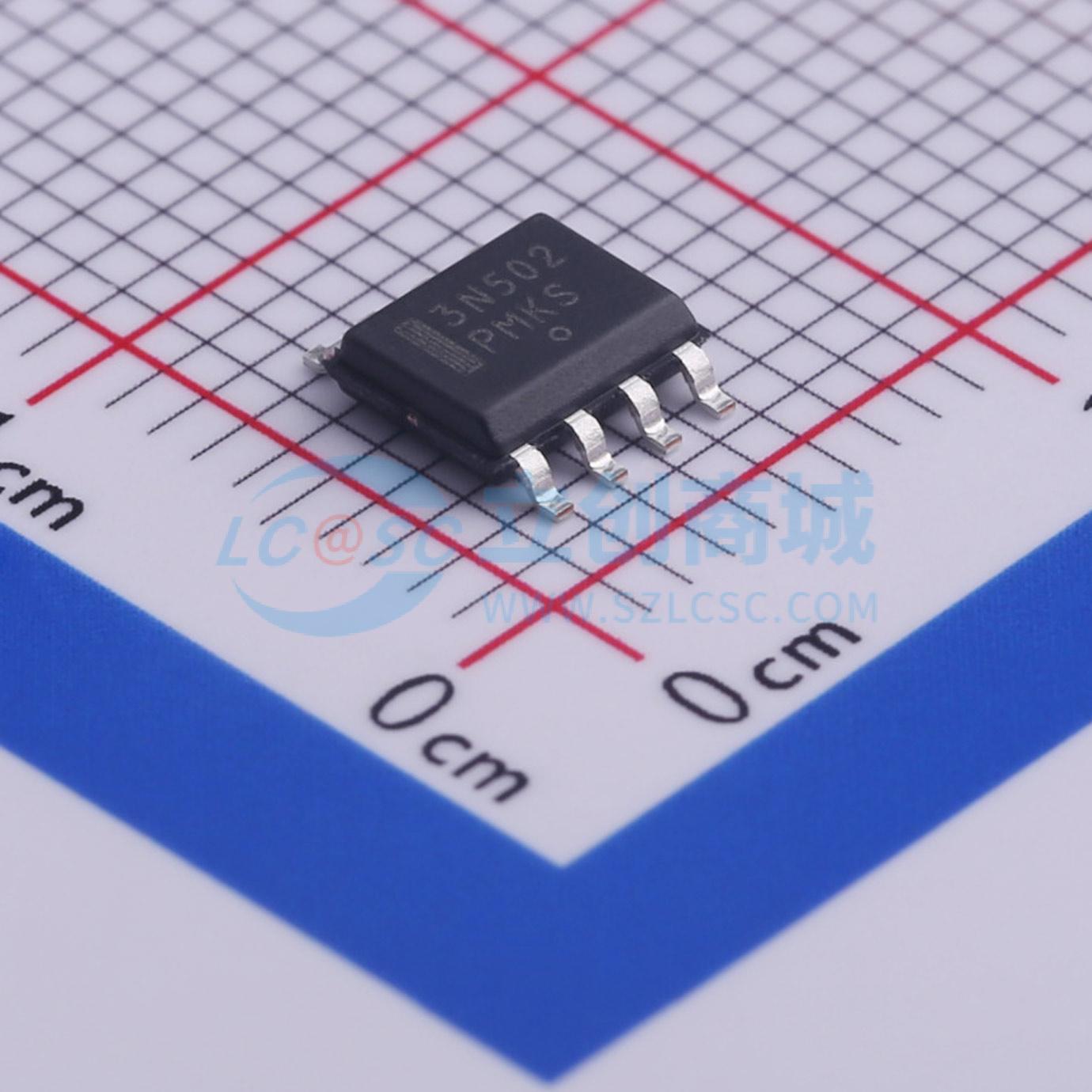

温馨提醒：图片仅供参考，商品以实物为准
NB3N502DG
NB3N502DG 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款时钟倍增器设备，可产生低抖动、TTL/CMOS 电平输出时钟，该时钟是外部输入参考时钟信号源的精确倍数。是电子系统中常用晶体振荡器的经济高效替代品。接受标准基模晶体或外部参考时钟信号。采用锁相环 (PLL) 设计技术，可产生高达 190MHz 且占空比为 50% 的输出时钟。可通过两个选择输入 (S0, S1) 进行编程，以提供输入频率源的六种不同倍数之一的输出时钟 (CLKOUT)，同时输出输入对齐参考时钟信号 (REF)。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NB3N502DG
- 商品编号
- C462878
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 最大输出频率 | 190MHz | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 2 | |
| 工作温度 | -40℃~+85℃ |
商品概述
NB3N502是一款时钟倍频器，可生成低抖动、TTL/CMOS电平的输出时钟，该输出时钟是外部输入参考时钟信号源的精确倍数。该器件是电子系统中常用晶体振荡器的经济高效替代品。它可接受标准基模晶体或外部参考时钟信号。采用锁相环（PLL）设计技术，可产生频率高达190 MHz、占空比为50%的输出时钟。NB3N502可通过两个选择输入（S0、S1）进行编程，以提供输入频率源六种不同倍数之一的输出时钟（CLKOUT），同时输出与输入对齐的参考时钟信号（REF）。
商品特性
- 时钟输出频率高达190 MHz
- 工作范围：VDD = 3 V至5.5 V
- 低抖动输出，均方根值为15 ps
- 时钟倍频误差为零ppm
- 占空比为45% - 55%
- TTL电平驱动输出电流为25 mA
- 晶体参考输入范围为5 - 27 MHz
- 输入时钟频率范围为2 - 50 MHz
- 提供8引脚SOIC封装或裸片形式
- 全工业温度范围为 -40℃至85℃
- 这些器件为无铅器件
应用领域
- 高频CMOS/TTL振荡器
