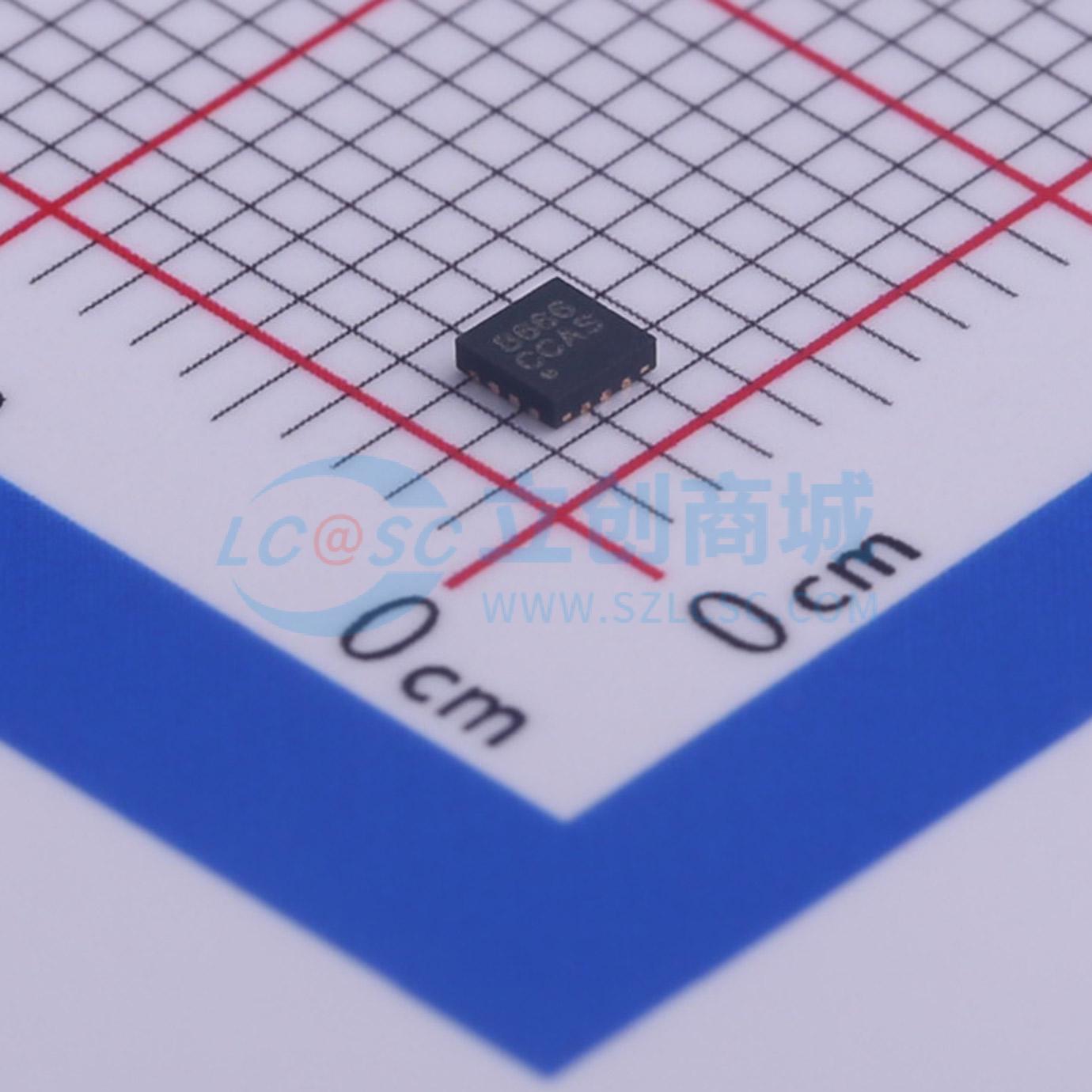

温馨提醒：图片仅供参考，商品以实物为准
MXD8666
用于LTE分集接收的SP6T射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MXD8666是一款低损耗、高隔离度的SP6T射频开关，适用于天线分集接收。兼容MIPI控制接口，支持多频段操作，频率范围从700MHz到3000MHz。采用紧凑的2mmx2mmQFN-14封装，无需外部直流阻断电容器。
- 品牌名称
- Maxscend(卓胜微)
- 商品型号
- MXD8666
- 商品编号
- C462300
- 商品封装
- QFN-14-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | 700MHz~3GHz | |
| 插入损耗 | 0.5dB |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 27dBm | |
| 工作电压 | 2.5V~3V |
商品概述
MXD8666是一款用于天线分集接收的低损耗、高隔离度单刀六掷（SP6T）开关。MXD8666兼容MIPI控制，这是许多蜂窝收发器的关键要求。该器件采用紧凑的2mm x 2mm、14引脚QFN封装，可实现小尺寸解决方案，无需外部隔直电容（当器件端口未施加外部直流电压时）。
商品特性
- 出色的插入损耗 - 在2.7GHz时插入损耗为0.50dB
- P0.1dB为27dBm
- 多频段工作，频率范围700MHz至3000MHz
- 射频前端（RFFE）串行控制接口
- 采用2mm x 2mm的QFN - 14紧凑封装
- 无需隔直电容（除非RF端口施加外部直流电压）
应用领域
- 2G/3G/4G天线分集
- 蜂窝调制解调器和USB设备
