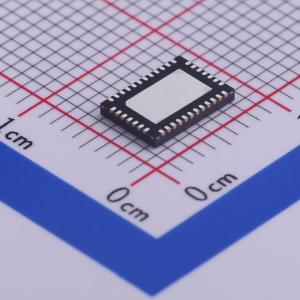

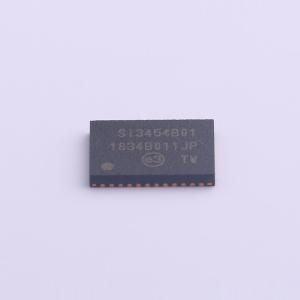

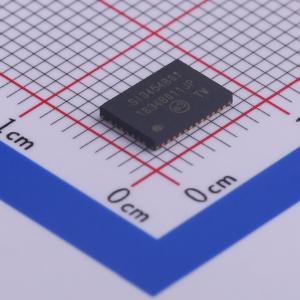

SI3454-B01-IMR
四端口IEEE 802.3at PoE PSE控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 四端口IEEE 802.3at PoE PSE控制器，支持自动检测、分类和断电功能。
- 商品型号
- SI3454-B01-IMR
- 商品编号
- C461937
- 商品封装
- QFN-38-EP(7x5)
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网收发器 | |
| 应用功能 | - | |
| 通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| MAC接口 | - | |
| 工作电压 | 3.3V | |
| 工作温度 | -40℃~+85℃ |
商品概述
Si3454是一款完全可编程的四端口电源管理控制器，适用于符合IEEE 802.3标准的供电设备(PSE)。该控制器专为PSE终端（交换机）设计，集成了四个独立端口，每个端口都具备IEEE要求的受电设备(PD)检测和分类功能。此外，Si3454具有完全可编程架构，能够通过直流感应算法实现受电设备(PD)断开连接、强大的多点检测算法、软件配置的每端口电流和电压监控以及可编程电流限制，以支持IEEE 802.3at标准。智能保护电路包括输入欠压检测、输出电流限制和短路保护。Si3454通过三线I2C兼容串行接口由主机处理器控制。独立的串行数据输入和输出引脚可以通过外部隔离器实现高压隔离。中断引脚用于向主机处理器报告各种状态和故障情况。该设备还支持通过引脚选择的自动模式，以便在无需主机处理器的情况下自主运行。Si3454还具有片上直流-直流转换器，可以从PoE电压创建数字电压轨，从而实现单轨电源操作。
商品特性
- 四端口供电设备（PSE）控制器，符合IEEE 802.3at Type I和II标准
- 端口优先关闭控制
- 增强功能以实现最大设计灵活性：
- 每端口电流和电压监测
- 支持PoE Plus并可编程电流限制
- 多点检测
- 可编程功率MOSFET栅极驱动控制
- 可配置的看门狗定时器以实现故障安全操作
- 可屏蔽中断引脚
- 全面的故障保护电路包括：
- 电源欠压锁定
- 输出电流限制和短路保护
- 热过载检测
- 支持引脚选择的自动模式
- 扩展工作温度范围：–40至+85°C
- 5x7 mm 38引脚QFN封装（符合RoHS标准）
- 片上直流-直流转换器支持单轨电源操作
应用领域
- IEEE供电设备
- 以太网供电（PoE）
- 交换机
- IP电话系统
- 智能电网交换机
- 耐用型和工业交换机
