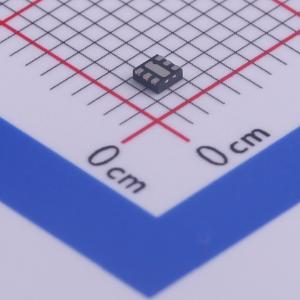

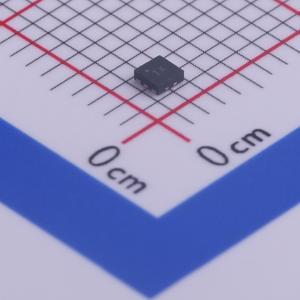

温馨提醒：图片仅供参考，商品以实物为准
MIC94345-GYMT-TR
1.8V 500mA 3.6V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 提供低频纹波衰减（开关噪声抑制），以调节输出电压。这对于需要 DC/DC 开关转换器来降低或提高电池电压，但敏感下游电路（如 RF 应用）无法容忍开关噪声的应用非常重要。输入电压接近输出电压水平时，可保持高电源纹波抑制比 (PSRR)，以提高整体系统效率。低电压逻辑使能引脚便于在典型 GPIO 电压电平下进行开关控制。输入电压范围为 1.8V 至 3.6V，输出电压有固定或可调选项。采用 6 引脚 1.6mm×1.6mm 薄型 DFN 封装，结温工作范围为 -40°C 至 +125°C。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC94345-GYMT-TR
- 商品编号
- C461617
- 商品封装
- DFN-6-EP(1.6x1.6)
- 包装方式
- 编带
- 商品毛重
- 0.013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 3.6V | |
| 输出电压 | 1.8V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 50dB@(5MHz) | |
| 压差 | 200mV@(500mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 250uA | |
| 噪声 | 83uVrms | |
| 特性 | 过热保护；过流保护；带使能 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
MIC94325、MIC94345和MIC94355 Ripple Blocker器件是单片集成电路，能够为稳压输出电压提供低频纹波衰减（开关噪声抑制）。这对于需要DC/DC开关转换器来降低或升高电池电压但又不能容忍敏感下游电路中的开关噪声的应用非常重要，例如在RF应用中。MIC94325/45/55在输入电压接近输出电压水平时保持高电源纹波抑制比(PSRR)，以提高整个系统的效率。一个低压逻辑使能引脚便于在典型的GPIO电压电平下进行ON/OFF控制。
MIC94325/45/55的工作输入电压范围为1.8V至3.6V。选项包括固定输出电压（MIC94345/55）或可调输出电压（MIC94325）。MIC94355版本具有自动放电功能，在器件禁用时可以对输出电容进行放电。
MIC94325/45/55采用6引脚1.6 mm x 1.6 mm薄型DFN封装，其结工作温度范围为-40℃至+125℃。
应用领域
- 智能手机
- 平板电脑/笔记本电脑和网络摄像头
- 数码相机、便携式视频设备
- 全球定位系统
- 移动计算
