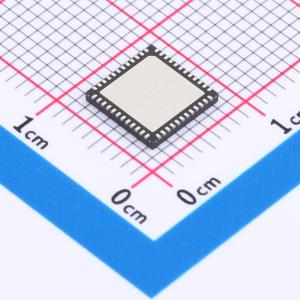

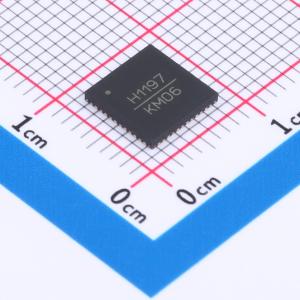

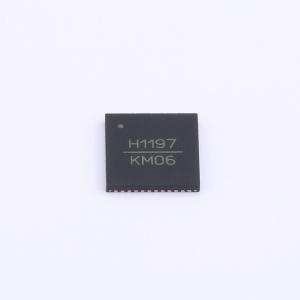

温馨提醒：图片仅供参考，商品以实物为准
HMC1197LP7FETR
集成小数N分频PLL和VCO的宽带直接正交调制器，100 - 4000 MHz
- 描述
- 集成小数N分频PLL和VCO的宽带直接正交调制器，100-4000MHz
- 品牌名称
- ADI(亚德诺)
- 商品型号
- HMC1197LP7FETR
- 商品编号
- C461534
- 商品封装
- QFN-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.3962克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF调制器和解调器 | |
| 频率 | 100MHz~4GHz | |
| 增益 | 6dB | |
| 工作电压 | 4.75V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 输出功率 | 10.5dBm | |
| 本底噪声 | -159.5dBm/Hz | |
| 工作电流 | 320mA | |
| 工作温度 | -40℃~+85℃ |
商品概述
HMC1197LP7FE是一款低噪声、高线性的直接正交调制器，带有分数N PLL和VCO RFIC，非常适合0.1至4.0 GHz范围内的数字调制应用，包括蜂窝/3G、LTE/WiMAX/4G、宽带无线接入及ISM电路。该器件封装于紧凑的7x7 mm (LP7) SMT QFN封装中，几乎不需要外部组件，并且提供了一种低成本的替代方案，相比更复杂的双上变频架构更为经济。RF输出端口为单端设计，无需外部组件即可匹配50欧姆。
辅助LO输出（差分或单端）使HMC1197LP7FE能够向多个目的地分配相同频率和相位的信号。独立的增益设置确保了针对每个输出的最佳信号电平。
外部VCO输入允许HMC1197LP7FE锁定外部VCO，并支持MIMO无线电应用中的级联LO架构。两个独立的电荷泵(CP)输出使得可以为集成和外部VCO分别优化环路滤波器，并在操作过程中无缝切换集成或外部VCO。可编程RF输出相位功能可以进一步调整相位并同步多个HMC1197LP7FE，从而实现可扩展的MIMO和波束形成无线电架构。
调制器LO输入上的集成可编程低通滤波器(LPF)确保不会对调制器边带抑制性能产生LO谐波贡献。十六个可编程LPF频段实现了真正的宽带操作，消除了对外部特定频段谐波滤波硬件的需求。
其他特性还包括可配置的LO输出静音功能。精确频率模式使HMC1197LP7FE能够生成零赫兹频率误差的分数频率，并能够在不改变输出信号相位的情况下同步更改频率。
应用领域
- 多频段/多标准蜂窝基站分集发射机
- 固定无线或WLL
- ISM收发器，900及2400 MHz
- GMSK, QPSK, QAM, SSB调制器
- 多频段基站与中继器
