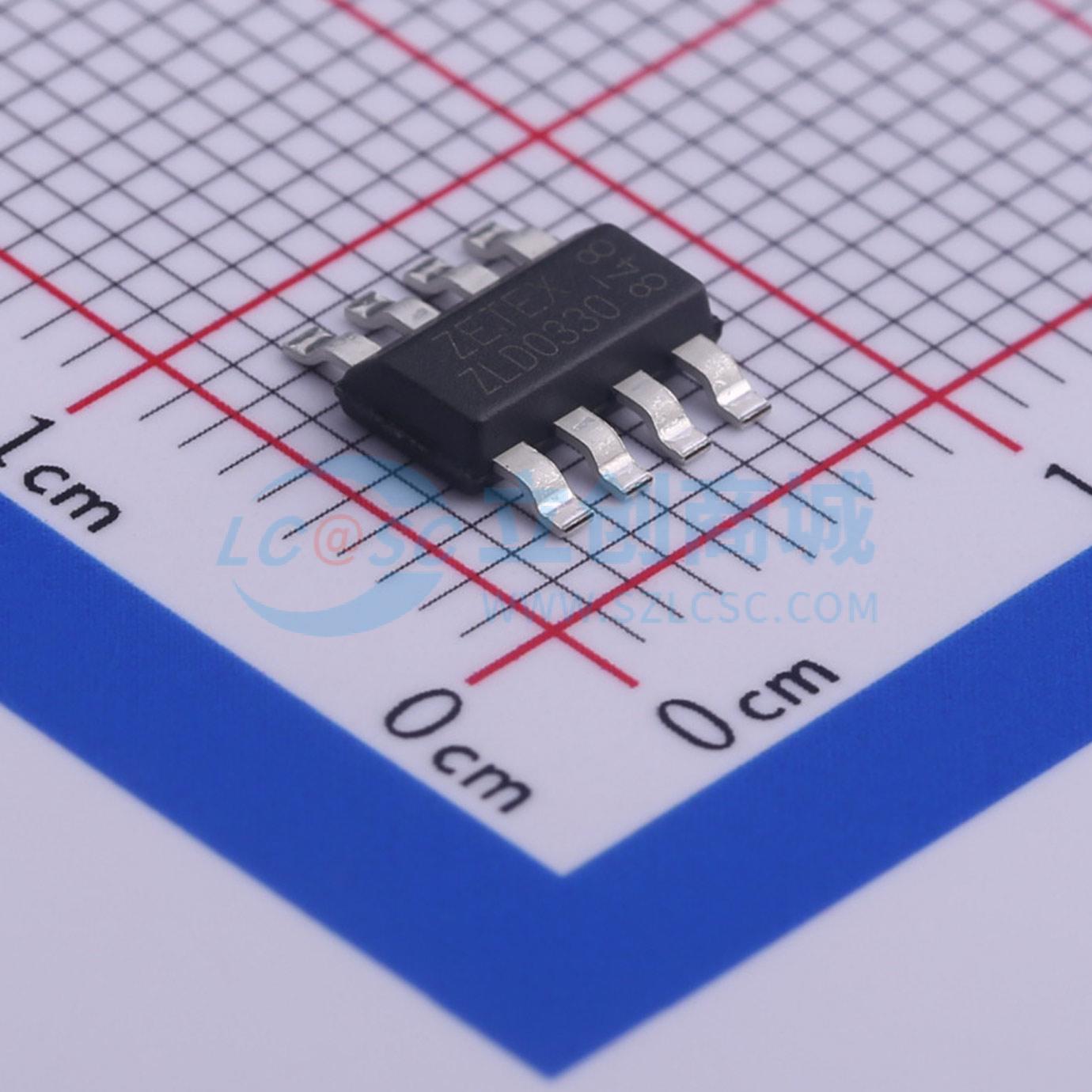

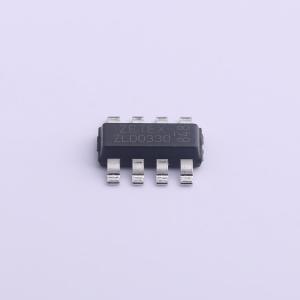

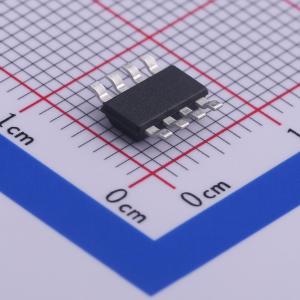

温馨提醒：图片仅供参考，商品以实物为准
ZLDO330T8TA
输入20V 输出3.3V 300mA
- 品牌名称
- DIODES(美台)
- 商品型号
- ZLDO330T8TA
- 商品编号
- C460465
- 商品封装
- SOT-223-8
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 20V | |
| 输出电压 | 3.3V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 100mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 560uA | |
| 噪声 | 190uVrms | |
| 特性 | 带使能；过热保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
ZLDO系列低压差线性稳压器工作时的压差极低，在负载电流为100mA时，典型压差仅为30mV。该稳压器系列的输出电压范围为2.7至18伏，此器件的输出电压为3.3伏。 ZLDO330的典型静态电流仅为560μA，额定负载电流最高可达300mA。设有电池电量低标志，可指示潜在的电源故障情况。若输入电压降至比稳压输出电压低300mV以内，误差输出将拉低。该器件还具备高电平有效的禁用控制功能。禁用后，ZLDO的静态电流通常降至7.7μA。 ZLDO器件采用Zetex SM8 8引脚小外形表面贴装封装，非常适合对节省空间要求较高的应用。该器件的低压差、低静态电流和小尺寸特性使其非常适合低功耗和电池供电应用。电池供电电路可充分利用电池电量低标志和关断功能。
商品特性
- 极低的压差
- 输出电流为10mA时，压差为6mV
- 输出电流为100mA时，压差为30mV
- 输出电流为300mA时，压差为100mV
- 3.3伏固定输出
- 还有其他电压可选
- 低静态电流
- 输出电流为300mA时，静态电流为1mA（典型值）
- 电池电量低标志
- 关断控制
- 表面贴装封装
应用领域
- 电池供电设备
- 便携式仪器
- 便携式通信设备
- 笔记本/掌上电脑
- 电子记事本
