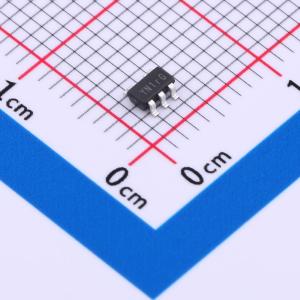

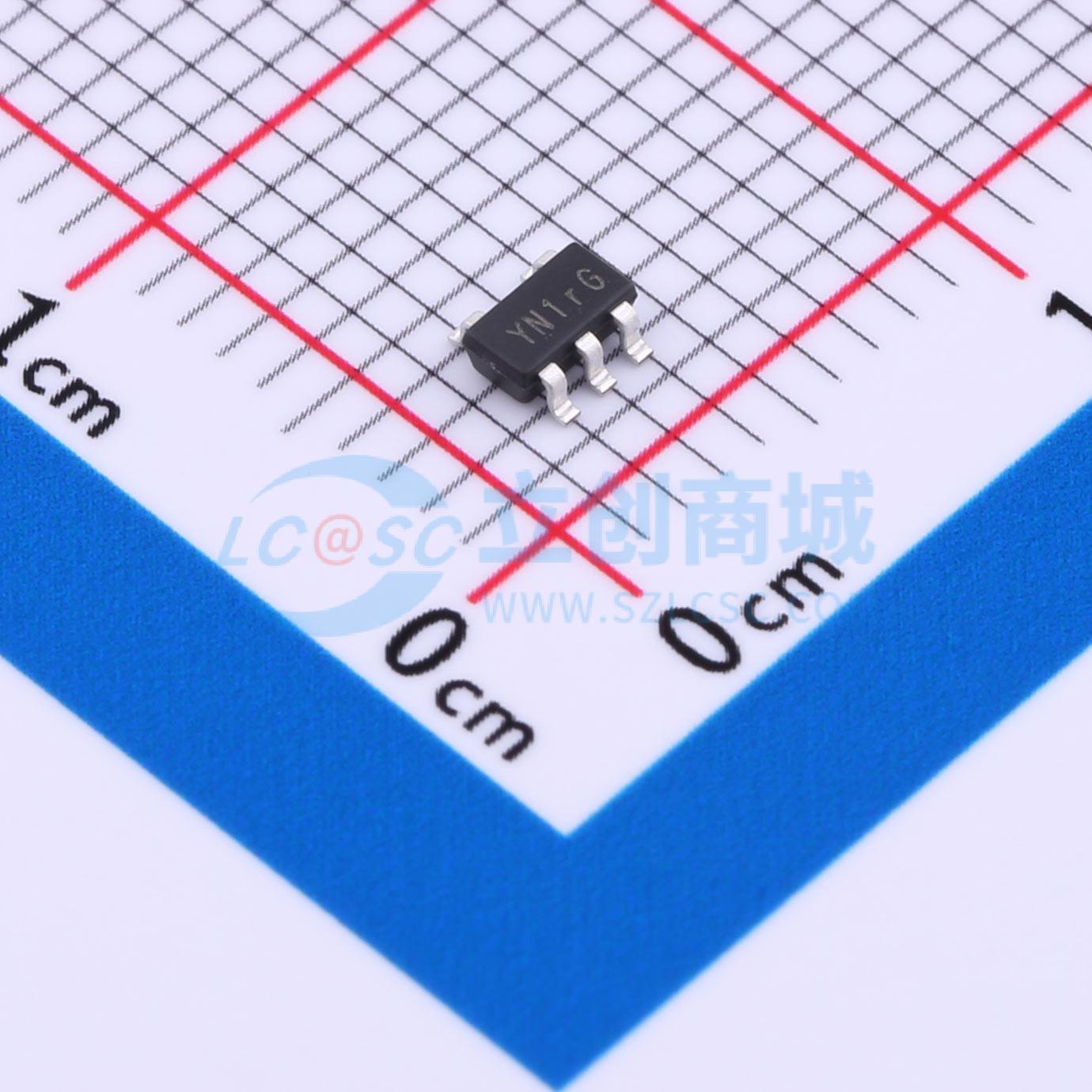

74AHC1G09W5-7
单路2输入，漏极开路输出正与门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74AHC1G09是一款单路2输入正与门，具有漏极开路输出。该器件设计用于电源电压范围为2.0V至5V的工作环境。
- 品牌名称
- DIODES(美台)
- 商品型号
- 74AHC1G09W5-7
- 商品编号
- C460488
- 商品封装
- SOT-25-5
- 包装方式
- 编带
- 商品毛重
- 0.064克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.5V~3.85V | |
| 输入低电平(VIL) | 500mV~1.65V | |
| 输出低电平(VOL) | 100mV；360mV | |
| 系列 | 74AHC系列 | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
应用领域
- 通用逻辑
- 广泛应用于多种产品，如：
- PCs, networking, notebooks, netbooks, PDAs
- 计算机外设、硬盘驱动器、CD/DVD ROM
- 电视、DVD、DVR、机顶盒
- 个人导航/GPS
- MP3播放器、相机、录像机
