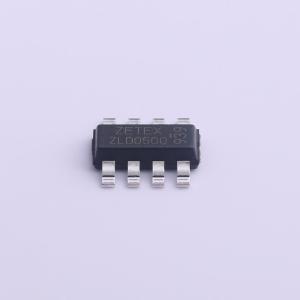

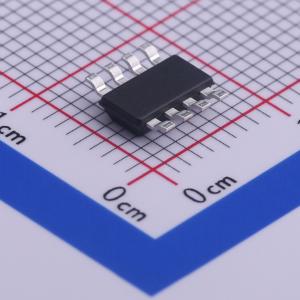

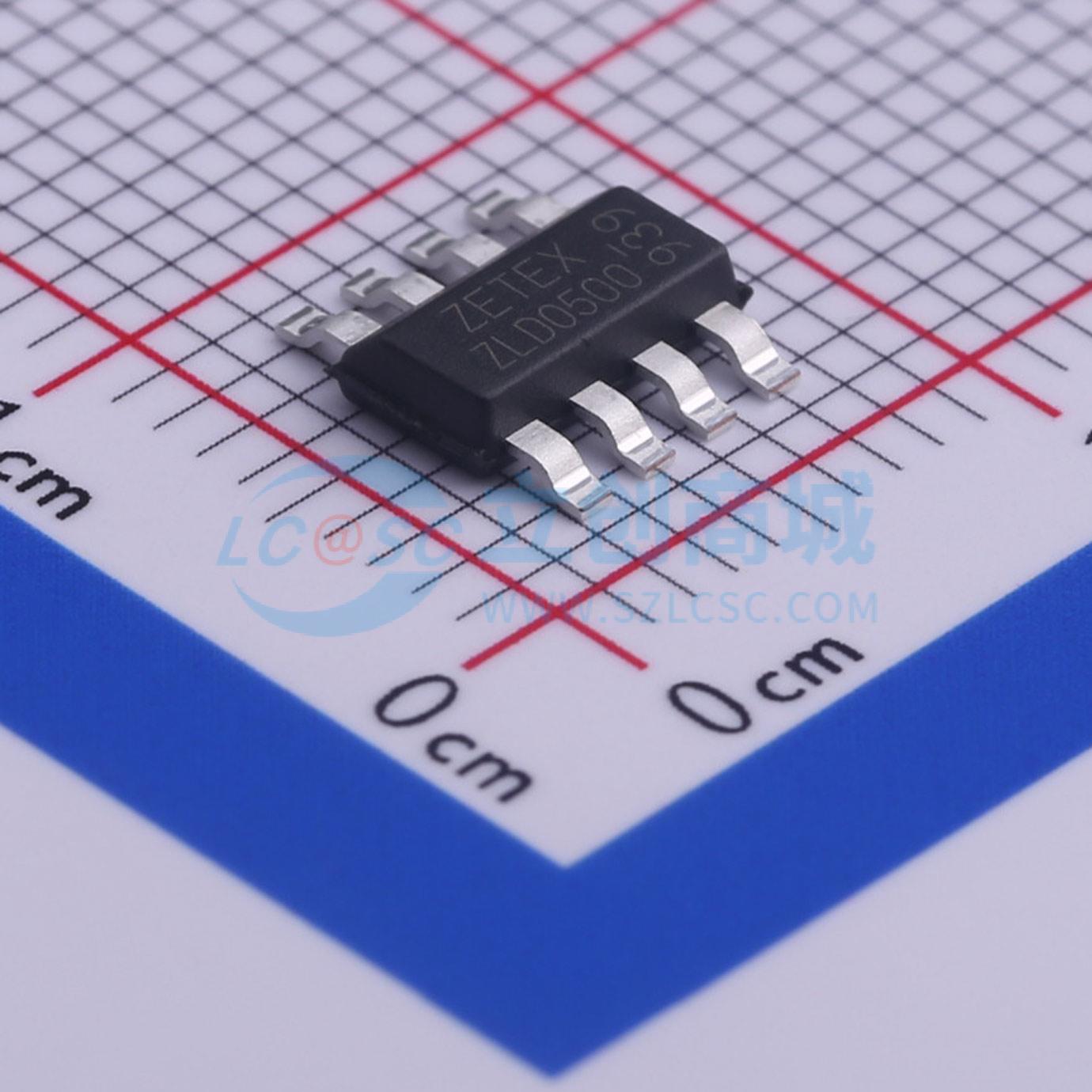

温馨提醒：图片仅供参考，商品以实物为准

ZLDO500T8TA

品牌名称: DIODES(美台)
商品型号: ZLDO500T8TA
商品编号: C460466
商品封装: SOT-223-8
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

ZLDO系列低压差线性稳压器工作时的压差极低，在负载电流为100mA时，典型压差仅为30mV。该稳压器系列的输出电压范围为2.7至18伏，此器件提供5.0伏的输出电压。 ZLDO500在其300mA的最大额定输出电流下，典型静态电流仅为1mA。设有电池电量低标志，可指示潜在的电源故障情况。若输入电压降至比稳压输出电压低200mV以内，误差输出将拉低。该器件还具备高电平有效的禁用控制功能。一旦禁用，ZLDO的静态电流通常会降至77μA。 ZLDO器件采用Zetex SM8 8引脚小外形表面贴装封装，非常适合对节省空间要求较高的应用。该器件的低压差、低静态电流和小尺寸使其非常适合低功耗和电池供电的应用。电池供电电路可充分利用低电量标志和关断功能。

商品特性

极低的压差
输出电流为10mA时，压差为6mV
输出电流为100mA时，压差为30mV
输出电流为300mA时，压差为100mV
5.0伏固定输出
提供其他电压规格
低静态电流
输出电流为300mA时，静态电流为1mA
低电量标志
关断控制
表面贴装封装

应用领域

电池供电设备
便携式仪器
便携式通信设备
笔记本/掌上电脑
电子记事本

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	18V
	输出电压	5V
	输出电流	300mA
	压差	-

	属性	参数值
	静态电流(Iq)	1mA
	噪声	190uVrms
	特性	带使能；过热保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
