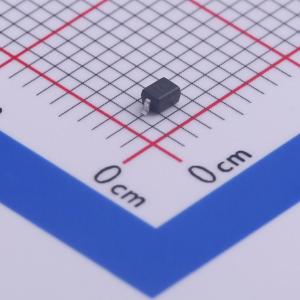

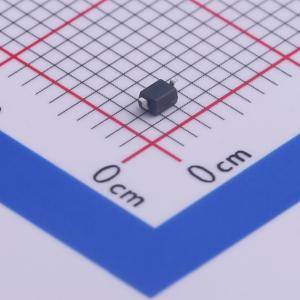

温馨提醒：图片仅供参考，商品以实物为准
SD05-7
单向TVS 5V截止 峰值浪涌电流：24A@8/20us 停产
- 描述
- 特性：350瓦峰值脉冲功率 (tp = 8×20μs)。 IEC 61000-4-2 (ESD)：空气放电15kV，接触放电8kV。 IEC 61000-4-2 (ESD)：HBM 16kV。 IEC 61000-4-4 (EFT)：4级，40A。 IEC 61000-4-5 (Lightning)：24A。 单向配置。 完全无铅且完全符合RoHS标准。 无卤素和锑，“绿色”器件。 本产品符合JEDEC标准（如AEC-Q中引用），具有高可靠性
- 品牌名称
- DIODES(美台)
- 商品型号
- SD05-7
- 商品编号
- C460454
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.014克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14.5V | |
| 峰值脉冲电流(Ipp) | 24A@8/20us | |
| 峰值脉冲功率(Ppp) | 350W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.2V | |
| 反向电流(Ir) | 10uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 350pF |
商品特性
- 350瓦峰值脉冲功率（tp = 8 x 20μs）
- IEC 61000-4-2（静电放电）：空气放电 - 15kV，接触放电 - 8kV
- IEC 61000-4-2（静电放电），人体模型 - 16kV
- IEC 61000-4-4（电快速瞬变脉冲群）：4级，40A
- IEC 61000-4-5（浪涌）：24A
- 单向配置
- 完全无铅且完全符合RoHS标准
- 无卤素和锑。“绿色”器件
- 该器件符合JEDEC标准（如AEC-Q中引用），具备高可靠性
