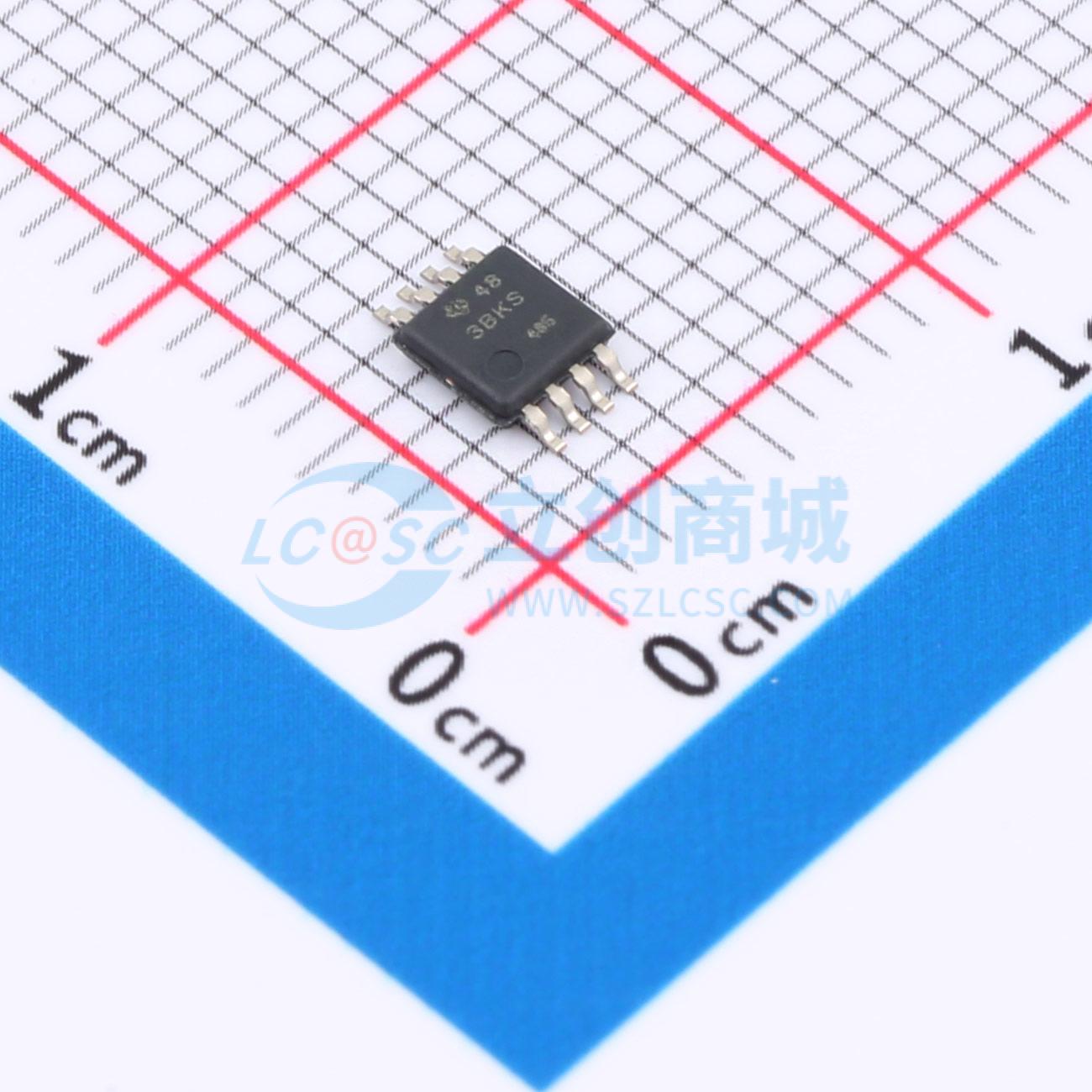

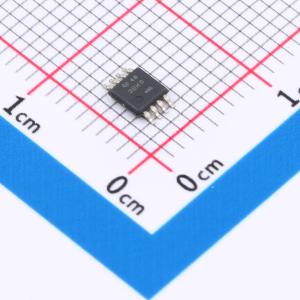

温馨提醒：图片仅供参考，商品以实物为准
OPA2391DGKR
超低lQ、低失调电压、e-trim精密运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 精密放大器器件具有高带宽（1MHz）和超低静态电流 (24μA) 的独特组合。这些特性加上轨到轨输入和输出，使器件成为高增益、低功耗应用的理想选择。10fA的超低输入偏置电流、仅 45μV 的失调电压（最大值）和 1.2μV/℃ 的温漂有助于在具有严苛低功耗要求的比例式传感器和电流分析传感器前端中保持高精度。使用专有的 e-trimTM 运算放大器技术，实现了超低失调电压和低输入温漂的独特组合，无需任何输入切换或自动置零技术。基于 CMOS 的技术平台还采用现代、稳健的输出级设计，可耐受高输出电容，从而缓解典型低功耗放大器中常见的稳定性问题。
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2391DGKR
- 商品编号
- C44383322
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 单电源电压 | 1.7V~5.5V | |
| 输入失调电压(Vos) | 70uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 增益带宽积(GBW) | 1MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 1V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 100dB | |
| 输入电压噪声密度(eN) | 60nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 0.8pA | |
| 静态电流(Iq) | 24uA | |
| 输出电流 | 60mA | |
| 输入失调电流(Ios) | 0.8pA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | EMI滤波/RF抑制；内置补偿 |
商品概述
OPA391、OPA2391 和 OPA4391 (OPAx391) 精密放大器器件具有高带宽 (1MHz) 和超低静态电流 (24µA)的独特组合。这些特性加上轨到轨输入和输出，使这些器件成为高增益、低功耗应用的理想选择。10fA 的超低输入偏置电流、仅 45µV 的失调电压（最大值）和1.2µV/℃ 的温漂有助于在具有严苛低功耗要求的比例式传感器和电流分析传感器前端中保持高精度。OPAx391 使用专有的 e-trim™ 运算放大器技术，实现了超低失调电压和低输入温漂的独特组合，无需任何输入切换或自动置零技术。基于 CMOS 的技术平台还采用现代、稳健的输出级设计，可耐受高输出电容，从而缓解典型低功耗放大器中常见的稳定性问题。
商品特性
- 低 IQ:24µA
- 增益带宽积:1MHz
- 低输入偏置电流:10fA
- 低失调电压:±45µV（最大值）
- 低温漂:±1.2µV/℃
- 低电源电压运行范围:1.7V 至 5.5V
- 输入共模范围超出电源轨 ±100mV
- 快速压摆率:1V/µs
- 高负载电容驱动
- 高输出电流驱动:60mA
- 轨到轨输出
- EMI 和 RFI 已滤除的输入
- 小型封装选项:SC-70，DSBGA
应用领域
- 便携式电子产品
- 流量变送器
- 血糖监测仪
- 过程分析（pH、气体、力和湿度）
- 温度变送器
- 压力变送器
- 医疗传感器贴片
- 楼宇自动化
- 可穿戴健身和活动监测仪
- 气体检测仪
- 模拟安防摄像机
