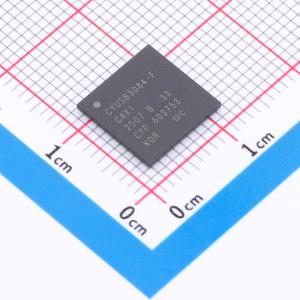

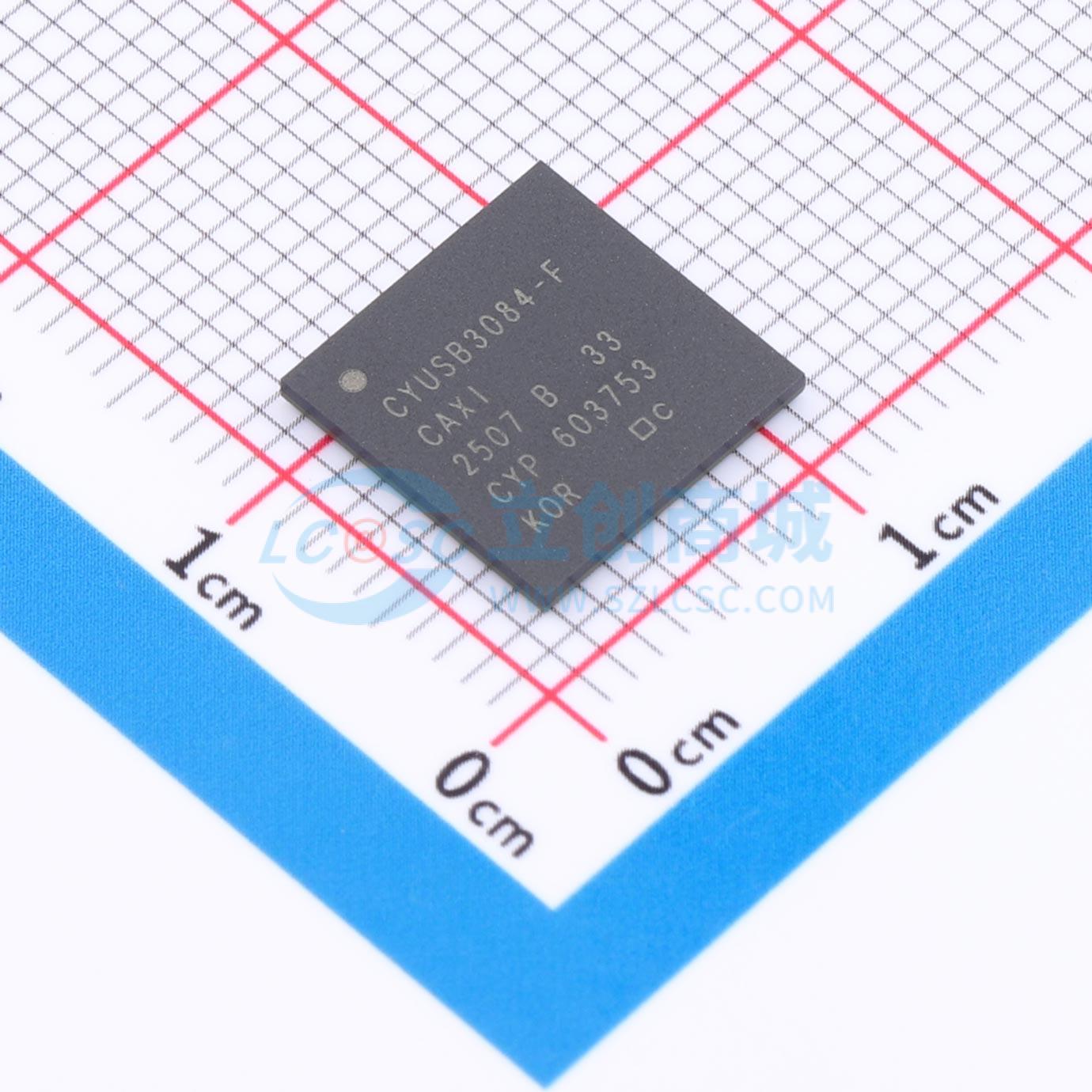

CYUSB3084FCAXIXQMA1
5Gbps USB外设控制器，具备双核心CPU子系统、多类型内存子系统、双端口通用可编程接口及多种外设I/O子系统，支持USB Type-C插拔方向检测和翻转复用功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- CYUSB3084FCAXIXQMA1
- 商品编号
- C44383612
- 商品封装
- TFBGA-169
- 包装方式
- 托盘
- 商品毛重
- 6.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4F；ARM Cortex-M0+ | |
| CPU最大主频 | 100MHz；150MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 512KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 1.125MB | |
| I/O数量 | 48 | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.62V~3.63V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 上电复位(POR)；真随机数发生器(TRNG)；内置通用定时器 |
商品概述
EZ-USB FX5 是一系列 5 Gbps USB 外设控制器，面向相机、视频、成像和数据采集市场的下一代 USB 应用。FX5 由双 Arm Cortex - M4 和 M0+ 核心 CPU、512 KB 闪存、128 KB SRAM、128 KB ROM、七个串行通信模块（SCB）、加密加速器和高带宽数据子系统组成，可在 LVDS/LVCMOS 和 USB 端口之间实现高达 5 Gbps 的 DMA 数据传输。高带宽数据子系统中还包含额外的 1 MB SRAM，用于为 USB 数据提供缓冲。FX5 还支持 USB Type - C 插头方向检测和翻转复用功能，无需外部逻辑。
商品特性
- USB 3.2 Gen 1（5 Gbps）设备端口
- 集成 5 Gbps 和 480 Mbps PHY
- USB Type - C 插头方向检测和校正
- 最多 30 个 USB 端点，15 个输入和 15 个输出；每个端点可配置为批量、同步或中断类型
- 双核 CPU 子系统
- 150 MHz Arm Cortex - M4F（CM4）CPU，具有单周期乘法、浮点运算（FP）和内存保护单元（MPU）
- 100 MHz Arm Cortex - M0+（CM0+）CPU，具有单周期乘法和内存保护单元（MPU）
- 内存子系统
- 512 KB 内置应用闪存，支持边读边写（RWW）
- 128 KB SRAM，具有电源和数据保留控制
- 128 KB ROM，用于设备初始化、闪存写入、安全和一次性可编程（OTP）熔丝编程
- 1 MB SRAM，用于 LVDS/LVCMOS 到 USB 数据缓冲
- 1024 位一次性可编程（OTP）熔丝阵列
- 双端口通用可编程接口（GPIF III）
- LVDS/subLVDS 多通道串行数据总线接收模式
- 每个端口由八个数据通道、一个控制通道、一个时钟通道和七个 LVCMOS 控制信号组成
- 两个端口可组合成一个 16 通道的数据链路
- 最大数据速率：每通道仅 DDR 接收模式下为 1.25 Gbps，每通道仅 SDR 接收模式下为 625 Mbps
- LVCMOS 并行数据总线收发模式
- 每个端口由 16 个数据信号、一个时钟信号和 10 个控制信号组成
- 两个端口可组合成一个 32 位宽的数据总线
- 接收器（RX）最大 160 MHz DDR 或 SDR 模式，发射器（TX）100 MHz SDR 模式，80 MHz DDR TX
- LVDS/subLVDS 多通道串行数据总线接收模式
- 外设 IO 子系统 - 共 48 个共享 IO
- 四线串行外设接口（QSPI）可配置为单、双、四、双四和八接口
- 七个串行通信模块（SCB）可配置为 I²C、UART 或 SPI
- 两通道可配置音频接口
- I²S 主或从模式，接收或发送
- 用于麦克风的脉冲密度调制（PDM）到脉冲编码调制（PCM）转换器
- 一个 USB 全速（FS）设备，用于虚拟通信（COM）功能
- 七个 TCPWM（定时器/计数器/脉冲宽度调制器）
- 一个 CAN FD
- 通用输入输出（GPIO）：每个外设 IO 可配置为 GPIO
- 超低功耗（ULP）和精细的电源管理
- 1.7 V 至 3.6 V 工作电压
- 具有 SRAM 保留功能的深度睡眠模式
- 灵活的时钟选项
- 8 MHz 内部主振荡器（IMO），精度为 ±2%
- 低功耗（LP）32 kHz 内部低速振荡器（ILO）
- 24 MHz 外部晶体振荡器
- 锁相环（PLL）用于倍频
- 锁频环（FLL）用于倍频 IMO 频率
- 整数和分数外设时钟分频器
- 安全
- 通过不间断的“安全启动”实现基于 ROM 的信任根
- 执行映像的逐步认证
- 受保护程序在仅执行模式下的安全代码执行
- 所有调试和测试入口路径均可禁用
- 八个保护上下文
- 加密加速器
- 对称和非对称加密方法及哈希函数的硬件加速
- 真随机数生成（TRNG）功能
- 封装信息

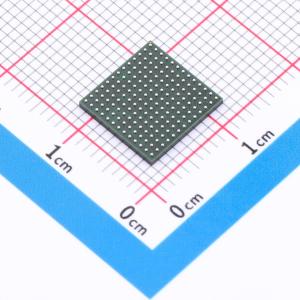

- 169 球，10 × 10 × 1.2 mm，13 × 13 球阵列，0.75 mm 间距 FBGA
- 开发工具
- ModusToolbox 软件支持跨平台代码开发，提供强大的工具和软件库套件
- 固件示例，包括 USB3 视觉（U3V）标准、UVC、UAC、HID、CDC 和特定厂商类
- 英飞凌开发者社区可让全球 EZ - USB 开发者每周 7 天、每天 24 小时保持联系
应用领域
- 机器视觉/工业相机
- HDMI/SDI 高带宽帧采集器
- 3D 扫描仪
- 视频会议相机
- 文档扫描仪
- 流式频谱分析仪
- 医学成像相机
- 高带宽仪器
