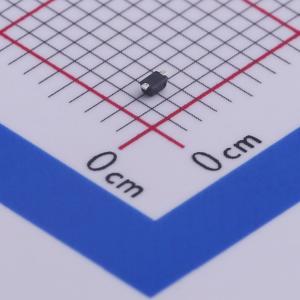

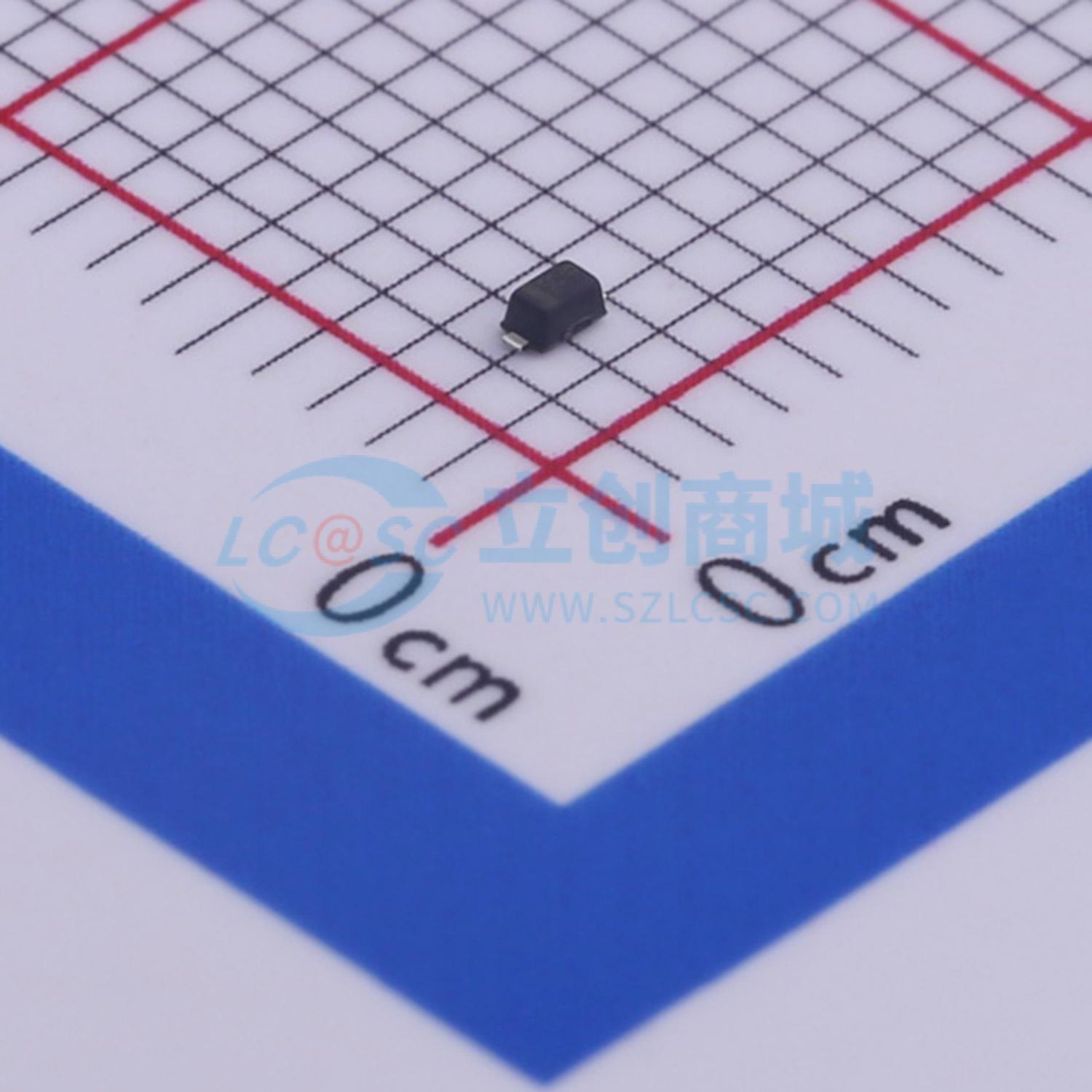

BV-D505ZC
瞬态电压抑制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Bencent(槟城)
- 商品型号
- BV-D505ZC
- 商品编号
- C459520
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 5V | |
| 钳位电压 | 18.6V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压(VBR) | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 15pF |
商品特性
- IEC61000 - 4 - 2（静电放电）：±15KV（空气放电），±8KV（接触放电）
- IEC61000 - 4 - 5（浪涌）：10A（8/20μs）
- 200瓦峰值脉冲功率（脉冲宽度tp = 8/20μs）
- 低工作电压和低钳位电压
- 湿度敏感度等级：1级
- 小封装：SOD523
应用领域
- 高速线路：USB 1.0/2.0、VGA、DVI、SDI
- 串行和并行端口
- 手机及配件
